Paso 1: Cómo funciona
El circuito de pulsera usa un circuito básico que consiste en un LED, fuente de energía y una resistencia. Vamos a ir a través y hablar acerca de cómo cada uno de estos componentes el trabajo y cómo traducen en una pulsera suave circuito.
Este proyecto intercambia piezas de metal duras para metalizado suave tela y el hilo. Normalmente los alambres de cobre o rastros metal pantalla impresa en una placa de circuito conectan todos los componentes. El metal es conductor, permite electricidad fluya de la batería el LED, haciendo que se encienda para arriba. En vez del alambre, este proyecto utiliza la tela conductora. Las conexiones en un circuito entre el alambre y los componentes se hacen por soldadura con aleaciones de metales. En lugar de utilizar la soldadura, vamos a hacer estas conexiones por coser con hilo conductor.
Antes de hablar de la resistencia en el circuito, vamos lo que hace y por qué es necesario. Una batería proporciona una determinada cantidad de voltaje y corriente. El LED tiene una cierta cantidad de corriente y tensión para funcionar. Si se pone demasiado poco, no enciende, si se pone demasiado, soplará para arriba (una explosión menor, encontrando límite de un LED puede ser muy divertido experimentar). La resistencia limita la corriente eléctrica (resistente) a un nivel seguro que no sople el LED.

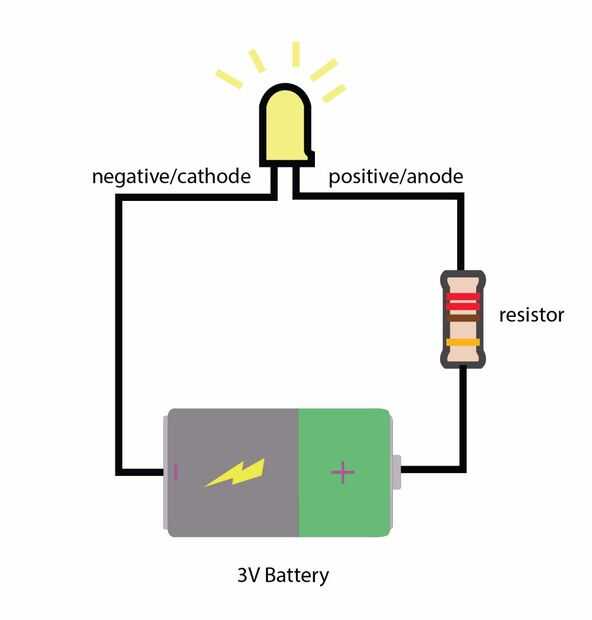

La resistencia en el diagrama del circuito anterior tiene un valor de 220 ohmios, un valor que funciona al encender un LED. LED funciona generalmente con alrededor de 2,2 voltios, dependiendo de su color y fabricante. Esta pulsera tiene una resistencia demasiado, realmente tiene tres, uno en cada canal de color del LED. En lugar de ser una pieza de hardware, haremos uso de plástico fino, sewable llamado Velostat. Está impregnado de carbón negro que hace el plástico conductivo. Tiene una resistencia muy alta al izquierdo solo, mucho más alto que el alambre. Cuando las carreras corriente eléctricas a través de la plástica y la presión se aplica, la cantidad de electricidad que a través de cambios, razón por la cual el brillo de los cambios de LED.
¿Quieres saber más sobre cómo corriente, voltaje y resistencia se relacionan uno con el otro? Recomiendo leer más acerca de él encima a Sparkfun, tienen una gran introducción a corriente, voltaje, resistencia y ley de Ohm.
