Paso 5: Cortar tela conductora
Los rastros conductores realmente se reducirán de dos materiales, papel y tela conductora. Eres Bienvenido a omitir el paso de papel, pero es útil para la colocación al planchar en.

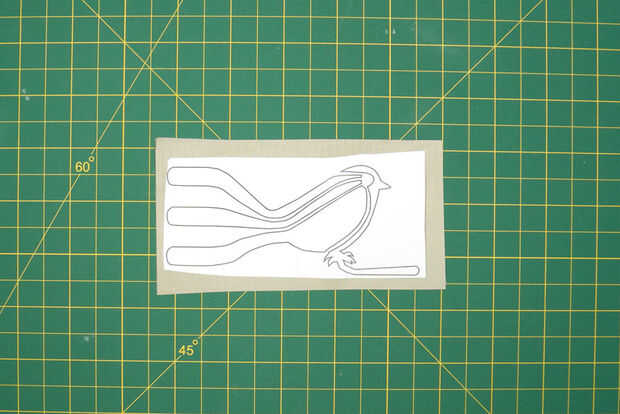

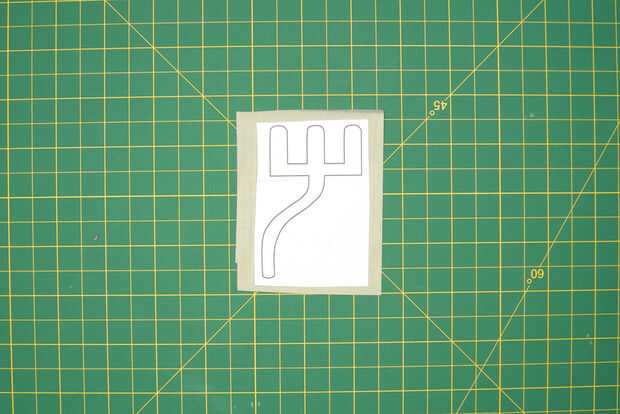

Diseño de papel de corte
Tomar un papel y alíselo en almohadilla de corte de la silueta. Carga en la máquina y conectar el ordenador a él a través de USB.
Si usted diseña su propio patrón, guárdelo como un archivo de imagen en el software de CAD antes de importarlo.
Importar lo archivos JPEG previamente descargado en a estudio de la silueta. Utilice la herramienta trace para seleccionar y trazar el contorno de cada imagen. Después de completar el trazado, cambie a la configuración de corte y hacer algunas pruebas con algunos presets. Tarjetas deberían funcionar bien. Cuando esté listo, corta todo el diseño de parte superior e inferior. Verifique con su patrón de pulsera una última vez, asegurándose de que el soporte de la batería con golpea la parte superior e inferior y los tres canales del patrón superior están lo suficientemente cercanos al borde,. 25" o menos. Si todo se ve bien, pasemos a la tela conductora!
Cortar a tela conductora
Cortar un trozo de tela lo suficientemente grande para los diseños. He incluido el archivo de illustrator, por lo que puede puede agrupar juntos para ahorrar espacio si lo desea.

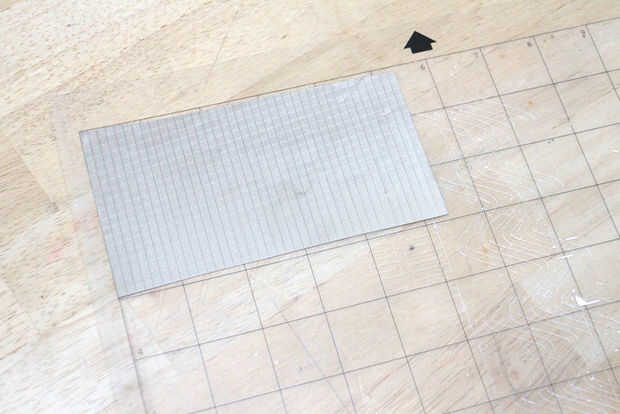

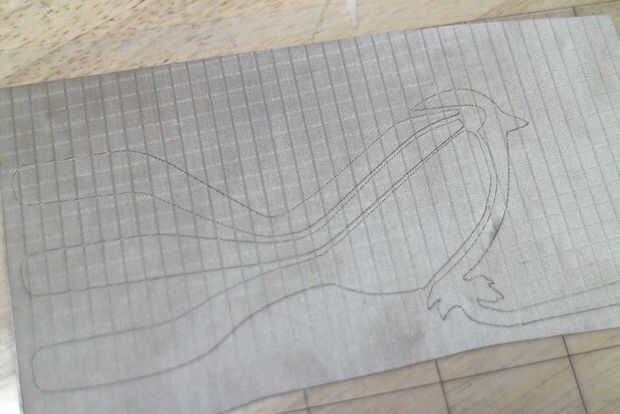

Alise la tela sobre la almohadilla de corte, carga y corte el final diseños usando el debajo de configuración.
Hoja: 2
Velocidad: 8
Espesor: 14
Pieza a cortar:

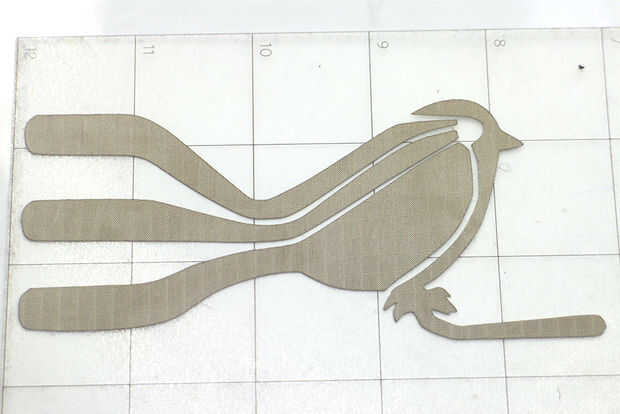

-Patrón aves (rastros de cuatro)

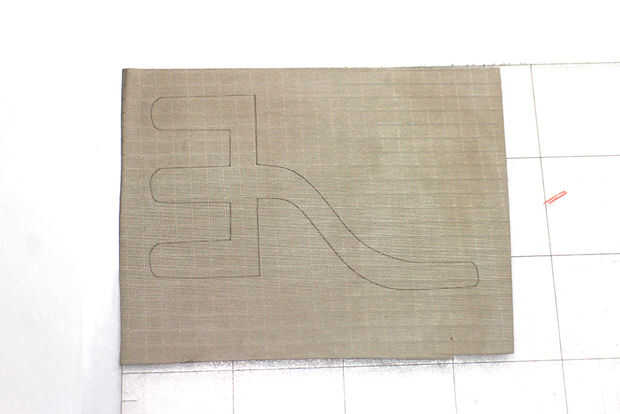

-Rastro fondo
Para más detalles sobre este método y cómo utilizar el camafeo de silueta, revisa mi CNC conductora Instructable tela de circuito.
