Paso 1: Diagrama del circuito
Básicamente, todos los circuitos son los siguientes:
entrada--> salida
Para un mezclador de audio, se necesita una resistencia en cada entrada. Así pues, tenemos:
entrada--> resistencia--> salida
Pero, es estéreo así que tienes que hacer todo dos veces. Por lo tanto, ahora usted tiene:
L de entrada--> resistencia--> salida de L
--> Resistencia de entrada R--> R de salida
Usted podría parar aquí, pero si quieres las perillas de volumen, tienes que ir por antes de la resistencia:
L de entrada--> volumen botón--> resistencia--> salida de L
R de entrada--> volumen botón--> resistencia--> salida de R
Finalmente, repetimos esto para cada entrada.

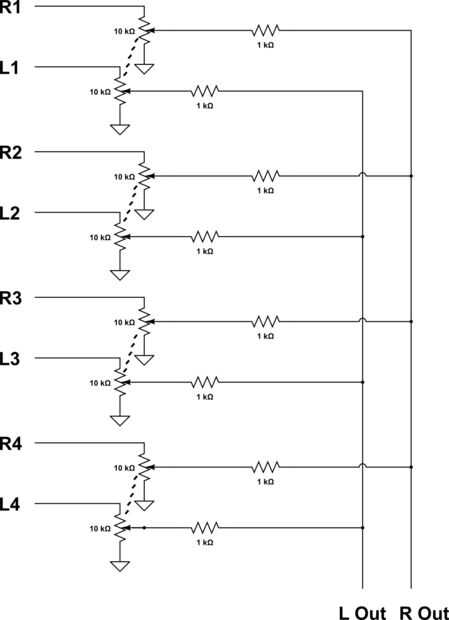

Así, el circuito es realmente una idea muy simple que se repite 8 veces, dos veces por el canal de cuatro canales.
