Mezclador de Audio pasiva con Control de volumen de canal (5 / 6 paso)

Paso 5: Conectarlo

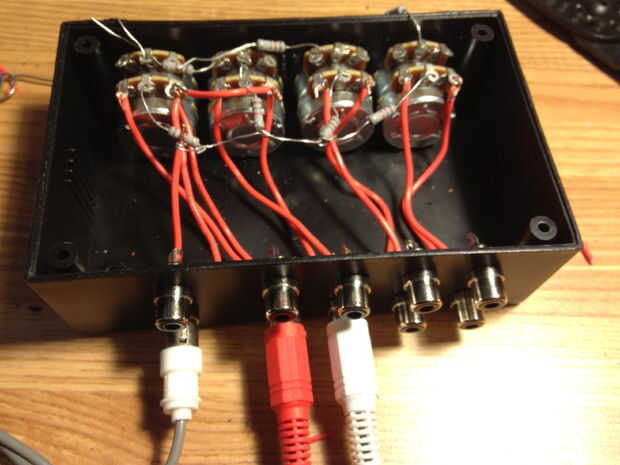

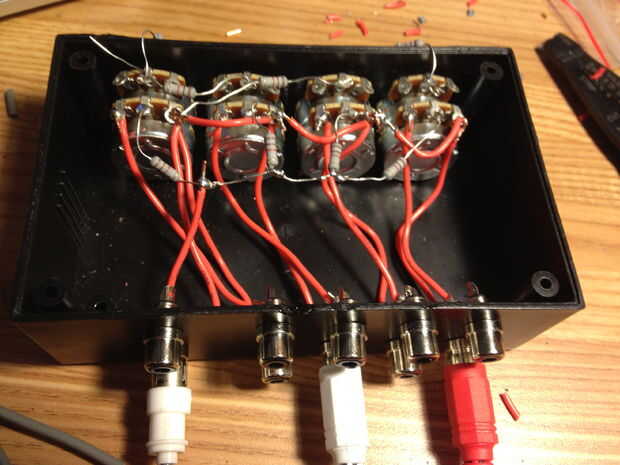

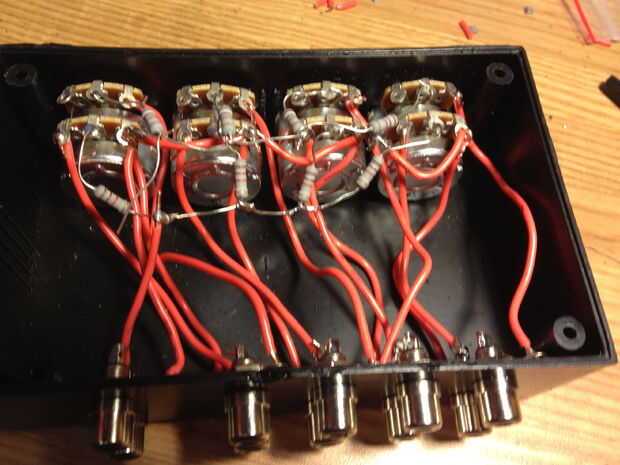

El cableado consiste en unos sencillos pasos que se repiten mucho.
Terminas con un montón de cables, por lo que se organizó!

Tenga en cuenta que puede y debe probar en el camino.
Si haces las conexiones físicas sólidas, no incluso tienes que soldar para probar.

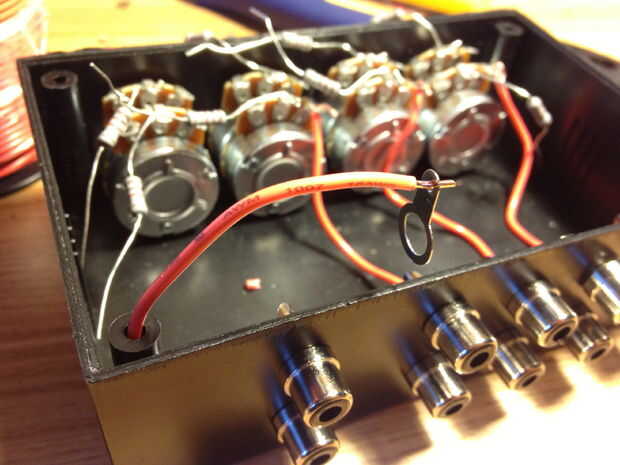

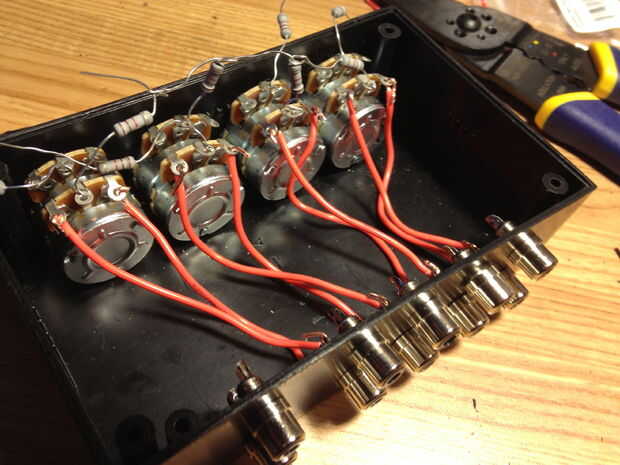

1. conectores de entrada de alambre a macetas.

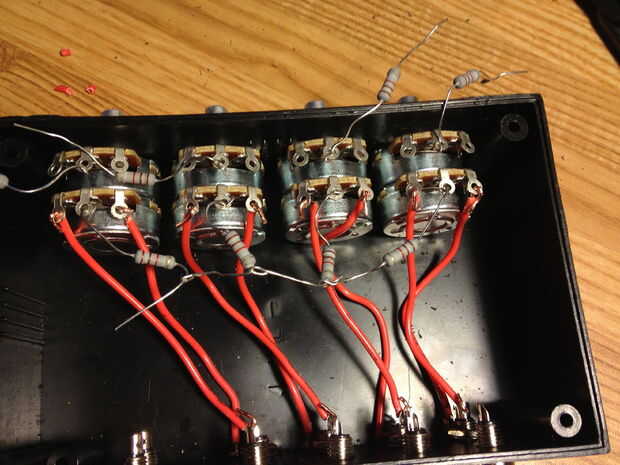

2. Conecte las resistencias de salida juntos.
3. alambre resistencia final salida a salida

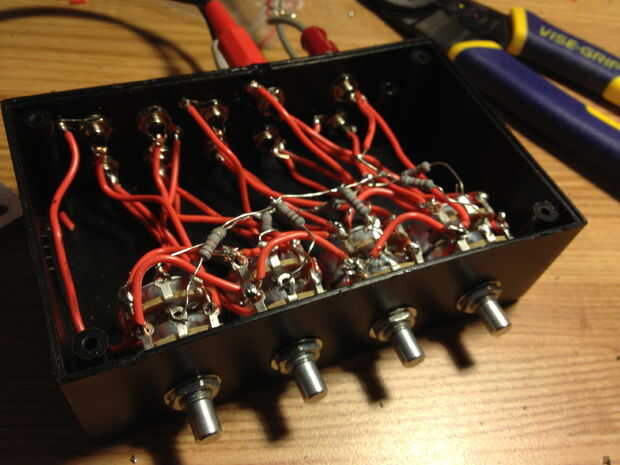

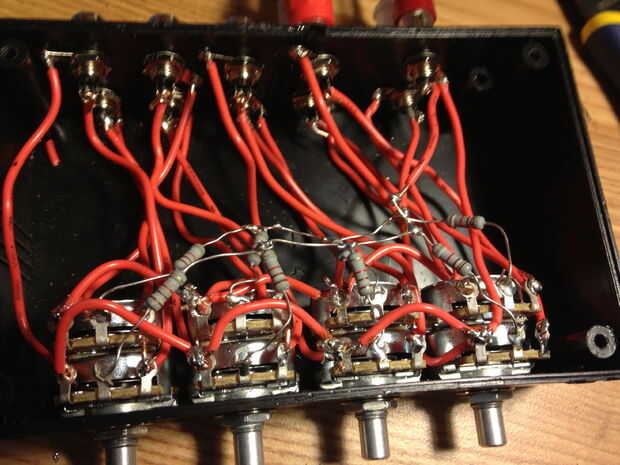

4. cable conexiones de potes y de tomas de tierra juntos
