Mezclador de audio (2 / 9 paso)

Paso 2:

La lista de los artículos usados:
1 x LM4880M (SO8 paquete)
1 x LMV797 (8-MSOP paquete – velocidad patillas muy pequeña!) – se puede utilizar otro opamp audio, con el paquete más grande – debe ser dual, única fuente, poco ruido. Utilicé este porque yo tenía uno disponible y vi en su hoja de datos que es conveniente para este propósito.
7x10uF 10 condensadores V – usé Elcos de tantalio de Kemet
2 x 2, 2uF condensadores de 10V – de Kemet
2x100uF condensadores de electrolito de 10V de Panasonic
Resistores SMD 10x20KOhm (muRata)
1 x510 resistencia de ohmios SMD (muRata)
2x100pF condensador SMD (muRata)
1 x LED azul de luz brillante
3 x conectores de Audio estéreos como estas: http://www.ebay.com/itm/260867290343
2 x 10KOhm potenciómetro Stereo: http://www.ebay.com/itm/250956199680
fuente de 1Xpower toma: http://www.ebay.com/itm/270758466145
1 x enchufe: http://www.ebay.com/itm/270979725550
4 x 2 conectores (macho - hembra pares)

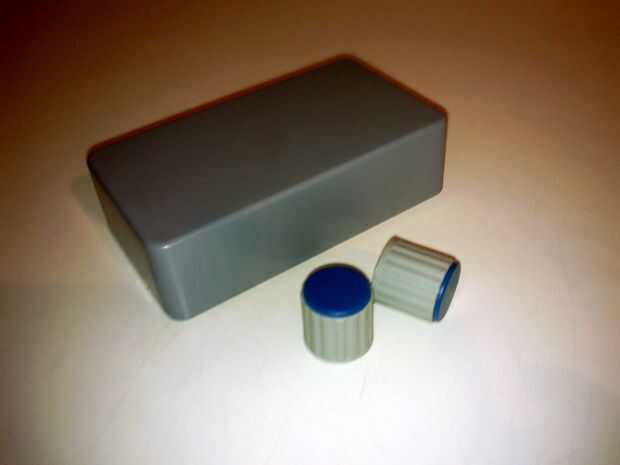

Además me he comprado una caja de plástico y dos pomos de plástico
