Mezclador de colores de Arduino (1 / 3 paso)

Paso 1: Conexión y prueba LED

la primera cosa a hacer es conectar 1 conducido a la protoboard y arduino. Cada LED a todo color tiene 4 conexiones, tiene un ánodo común que está conectado a uno de los pines digitales como una salida de 5V +. El LED tiene un cátodo para cada color, rojo, verde y azul.

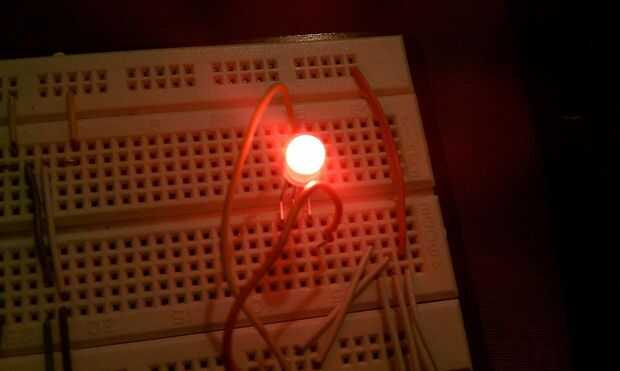

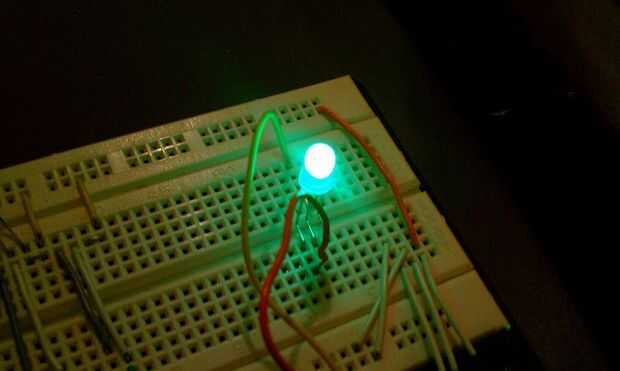

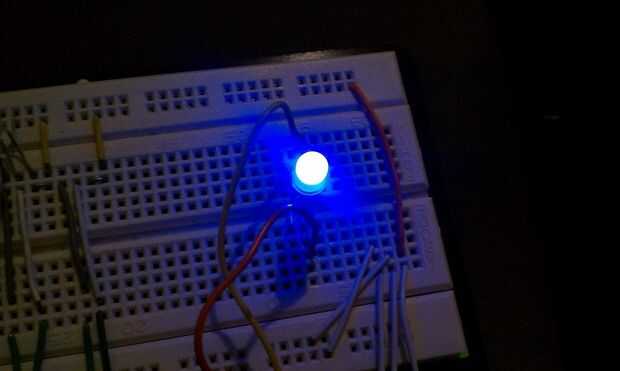

la forma más fácil para probar los LEDs es ponerlas en el tablero de pan y 1 de los pines digitales de arduinos para una salida y el otro a la entrada el código para hacer esto (utilizando los pines 11 y 12) es:

void setup() {}
pinMode(12,OUTPUT);
}
void loop() {}
Esto establece pin 12 a 0 voltios, por lo que permite una caída de voltaje completo a través de lo LED
digitalWrite(12,LOW);
Aquí usé analogWrite porque aplicar el completos 5 voltios el LED puede dañado.
o se pueden usar resistencias
analogWrite(11,10);
}

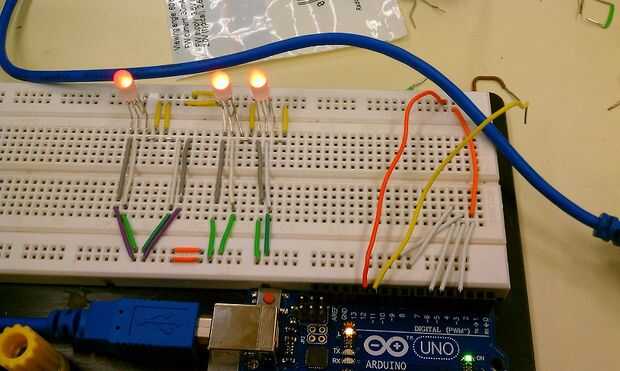

Una vez que han averiguado que cátodo es que cada LED conectarlos en paralelo, para que el + 5V es compartida por cada ánodo, cada rojo cátodo de cada LED se conecta al pin 3, cada cátodo verde está conectado al pin 5 y cada cátodo azul está conectado al pin 6. Una vez hecho esto se puede utilizar el código siguiente para controlar el color de todos lo LED al mismo tiempo.

con todos los valores a 255 el led no se enciende, comprobar cada color forma independiente sólo cambia el valor
de ese color, más el valor es 0 el más brillante que color va a brillar. Mezcla de colores se logra teniendo diferentes valores para el rojo,
verde, o azul.
int rval = 255;
gval int = 255;
int bval = 255;
void setup() {}
pinMode(12,OUTPUT);
}
void loop() {}
digitalWrite(12,HIGH);
Nota puede que necesite volver a ordenar cual valor va a cual pin dependiendo de cómo está conectado el LED.
analogwrite(3,rval);
analogwrite(5,gval);
analogwrite(6,BVAL);
}
