Mezclador de colores Led RGB (2 / 6 paso)

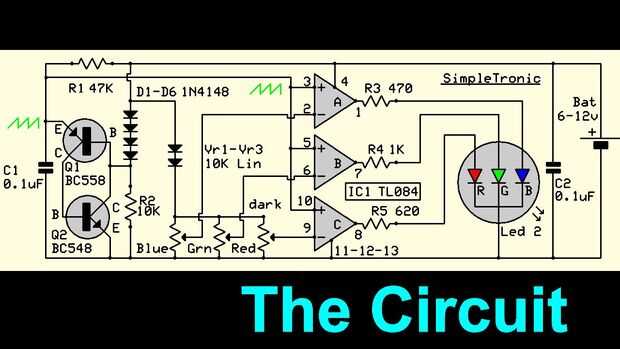

Paso 2: Diagrama del circuito completo

Componentes principales:

IC1: TL084 (cuádruple amplificador operacional entrada FET)

Q1: BC558 (transistor PNP de propósito general)

Q2: BC548 (transistor NPN de propósito general)

D1-D6 Diodos 1N4148

VR1-VR3 Potenciómetros lineales de 10Kohm

LED: cátodo común RGB led
