Mezclador de la bebida robótica (2 / 6 paso)

Paso 2: Hacer las plantillas para la estructura

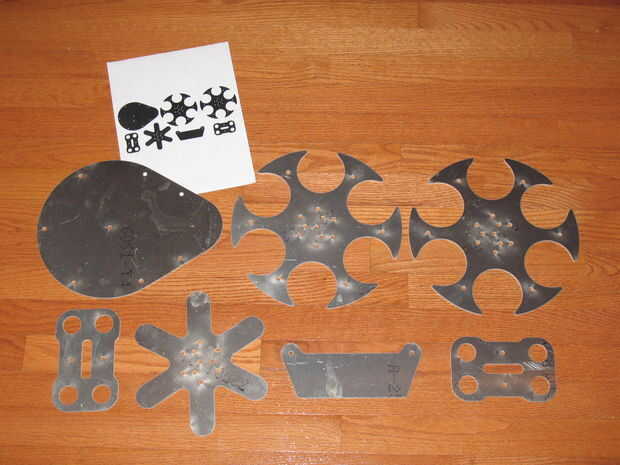

Las piezas para el mezclador de la bebida se hacen de 1/8" placa de aluminio.  Mina eran corte utilizando el chorro de agua proceso.  Esta máquina utiliza un chorro de agua de alta presión con un compuesto abrasivo para cortar las piezas.  Utilizado los servicios ofrecidos por Bigbluesaw.com para cortar mis partes.  Subir un archivo a su sitio y enviará por correo las piezas.

También pueden usarse otros materiales (plásticos, madera).  Si no quieres ir a expensas de waterjetting, puede utilizar una sierra caladora o sierra de cinta para hacer sus piezas.

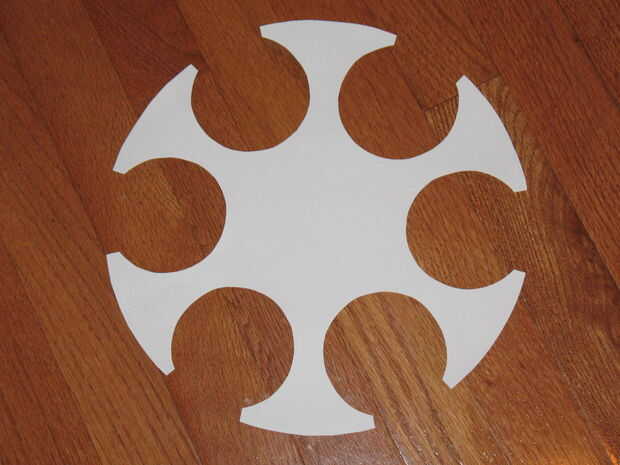

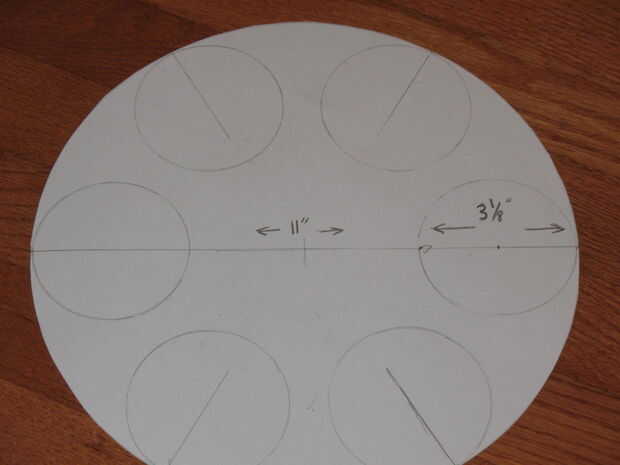

Mis plantillas se hicieron para 6 botellas de plástico que están sobre un litro cada uno.  Las botellas pueden ser diferentes, así que sus piezas según tamaño y botellas de cuántos de ellos.

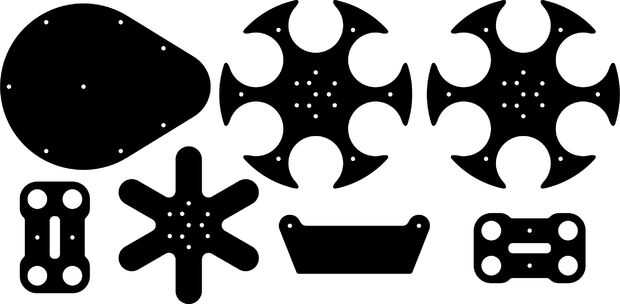

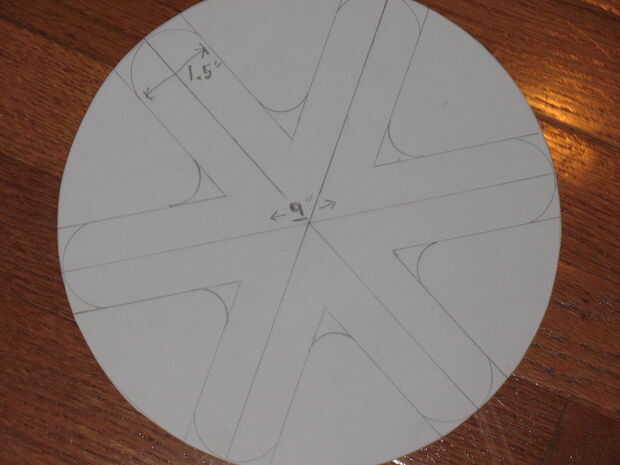

Puedes ver mi plantilla de acabado para la base, soporte de botellas y portabotellas.  También existe el apoyo de la válvula y es compatible con el tanque de aire comprimido.
