Mezclador de luz usando 'Sello' controlador de color (4 / 9 paso)

Paso 4: Preparar caja eléctrica Compoents para mezclador de luz de colores

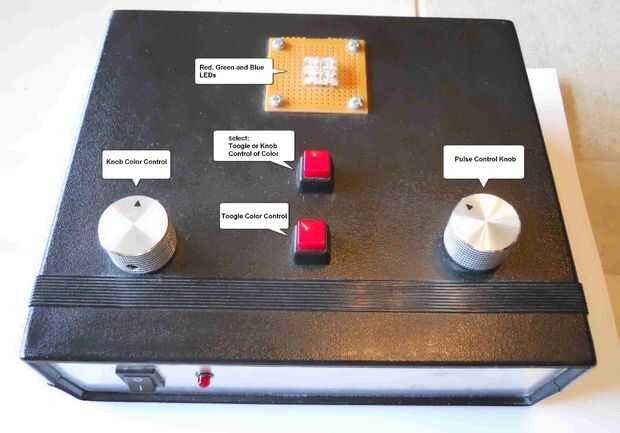

Usando la caja de un proyecto electrónico organizar componentes como se muestra.

Observando el tamaño de los componentes específicos que usted ha comprado, perfore agujeros de montaje para componentes y montar cada componente utilizando las herramientas que vienen con cada componente.

Componentes montados en este paso son:
SW1 (encendido y apagado)
SW3 y SW2 (los interruptores de control de pulso y color, Nota: estos interruptores son interruptores momentáneos)
R5 y R6 (resistores variables que se utilizan para control de color selección y tipos de pulso)
LED (D1-D4) en circuito impreso
Batería (6Volts, células de uso C o D)

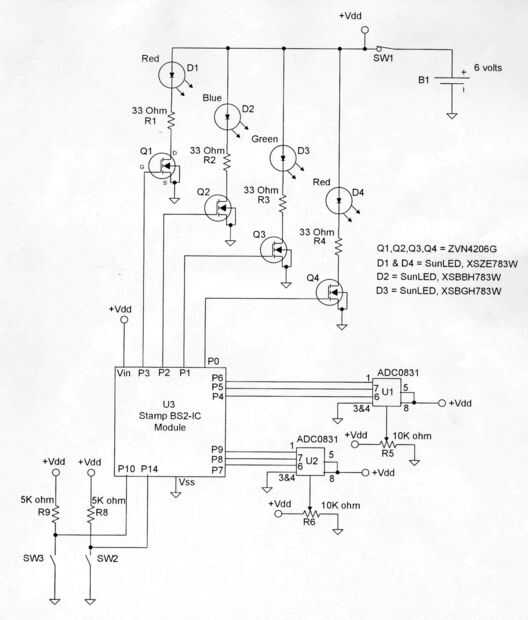

Una vez montados los componentes, soldar los cables de aproximadamente 1 pie de largo a cada componente de plomo por el esquema.
