Paso 2: Circuito Resumen
![]()
![]()

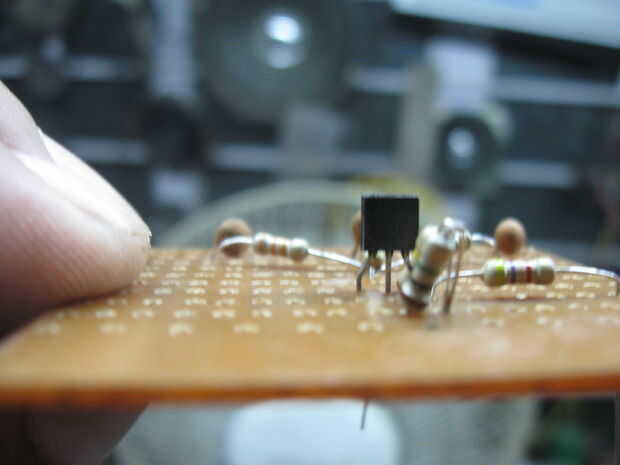

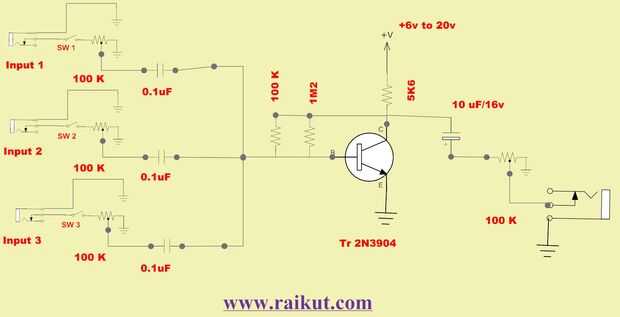

El principal componente utilizado aquí en el circuito es el
transistor, inteligentemente se divide la señal de sonido a una fuente. Tiene tres resistencias variables para el control de la señal de sonido. La señal entonces se alimenta a los
condensadores de cerámica que bloquean cualquier voltaje DC y sólo permitir que la señal pase a través de la línea. El condensador de cerámica es muy útil, porque puede haber tensión o presente en la señal o a la mezcladora, para que esto detendrá la tensión, protegiendo así la señal de la fuente, como podría ser la señal de la fuente de un costoso teléfono inteligente o un portátil caro o algo muy valioso de costo.
La señal entonces se alimenta a las resistencias de la mezcla que la señal del transistor que mezclaría la señal de sonido con calidad y alta ganancia. Por último al final hay un capacitor de filtrado que se filtra cualquier señal no deseado derivados de la mezcla del transistor y el voltaje de C.C., por lo que se recibe la salida de los condensadores de filtrado y esta señal puede ser alimentada directamente a cualquier circuito de amplificador de potencia.
