Mezclador de sonido activo (3 / 5 paso)

Paso 3: Compilar las partes en el PCB

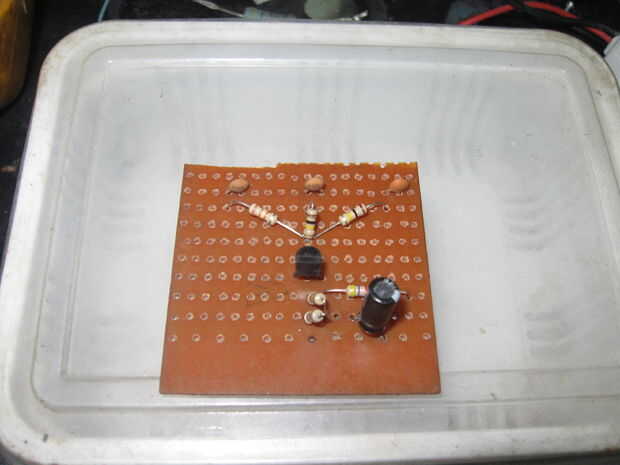

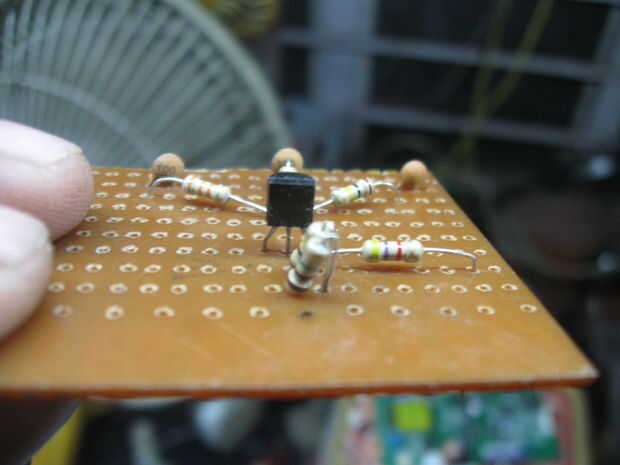

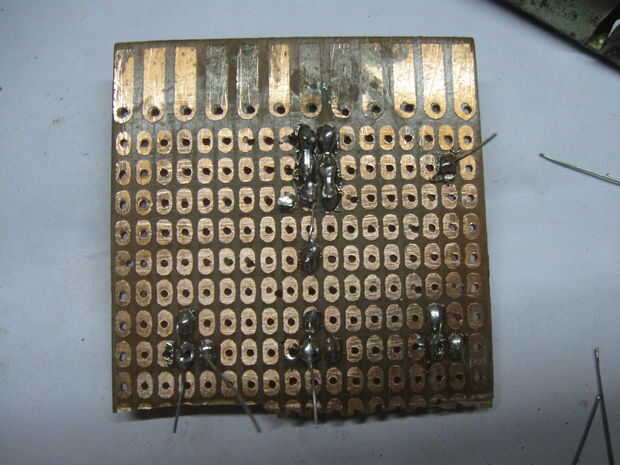

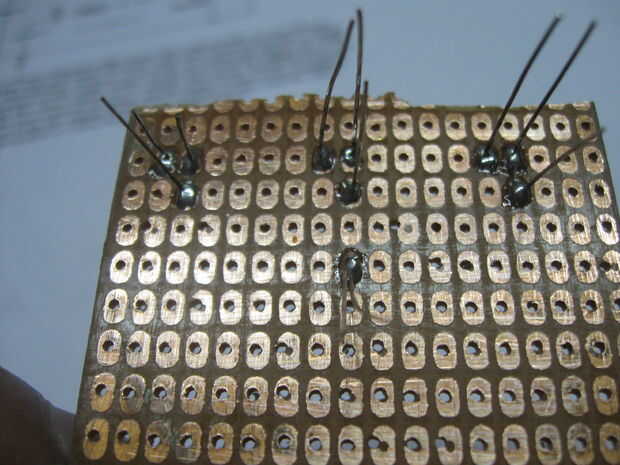

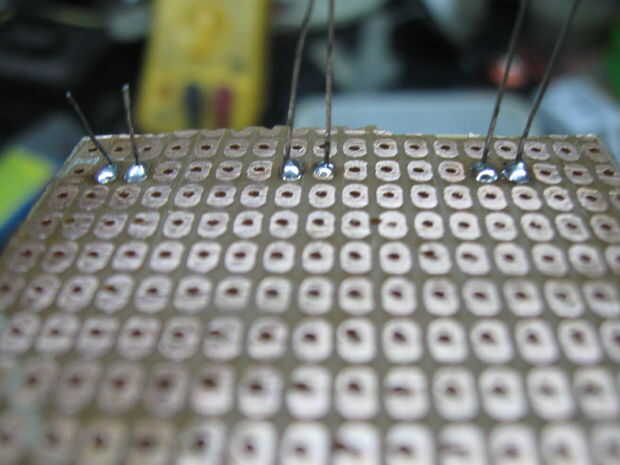

Inicio permite mediante el uso de un PCB general. Comienzo por puño para soldar los condensadores de cerámica como al hacerlo, usted también conseguiría la sensación cómo pasaría a la señal en el mezclador. Tratar de hacer una imagen mental mientras se suelda, vista del diagrama del circuito. Después de los condensadores de cerámica se sueldan. Luego de la soldadura de la parte principal del transistor, tenga cuidado de no sobre calentar el transistor mientras se suelda. Después de que los transistores se suelda, puso sobre el resto dos de las resistencias "bias". Finalmente soldar el condensador de filtro y más o menos está listo para más transformación tablero de mezclador.

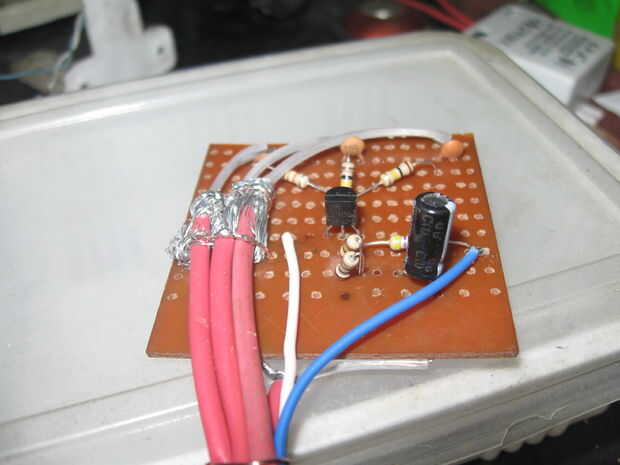

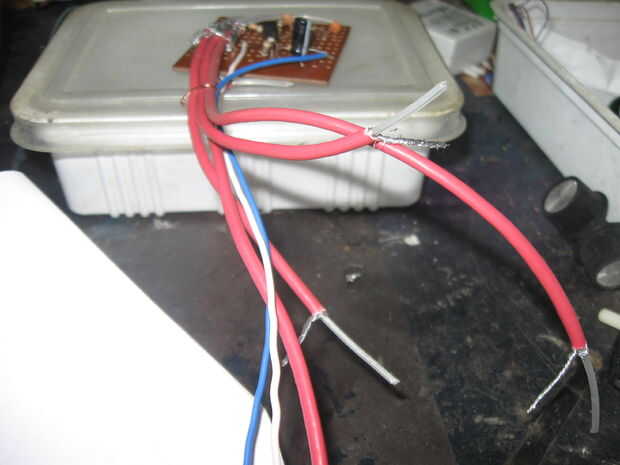

Ahora que han terminado la parte de soldadura, ahora viene el trabajo de los cables. Se puede realmente causar problemas con los cables, pero intentar ser aseado y hasta los alambres del manojo uniformemente. Recomiendo usar cables de audio como habría menos ruido si utilizas los cables de audio. Los cables de audio son cables que tienen un escudo que cubre la parte externa en cuanto a hacer la señal de audio libre de interferencia. Un ejemplo simple de es una buena práctica y generalmente uso este tipo de cables. Recuerde a tierra los cables blindados.
Finalmente saque los dos conduce para positivo y negativo. Aquí el positivo es el cable azul y blanco es el negativo. Los cables rojos que salen de la Junta son cables blindados como para parecer más profesional y eliminar el sonido extra lo menos posible.
