Estoy utilizando conectores de montaje en panel RCA porque eso es lo que tengo, podría hacerlo todo con conectores estéreo de 3,5 mm, 1/4 jacks RCA o incluso una mezcla de diferentes tipos. Quiero darle crédito a Curt @ scribd para su inspiración writeup, esencialmente estoy agregando fotos, diseño y diagramas.

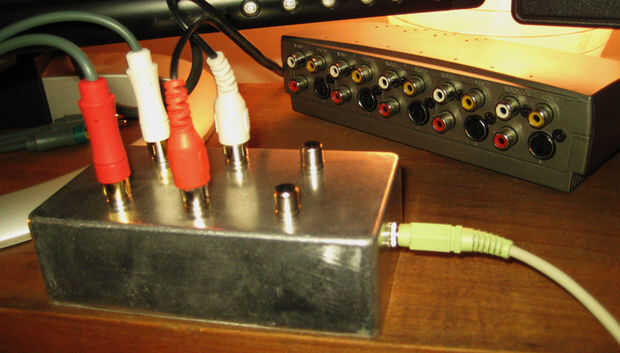

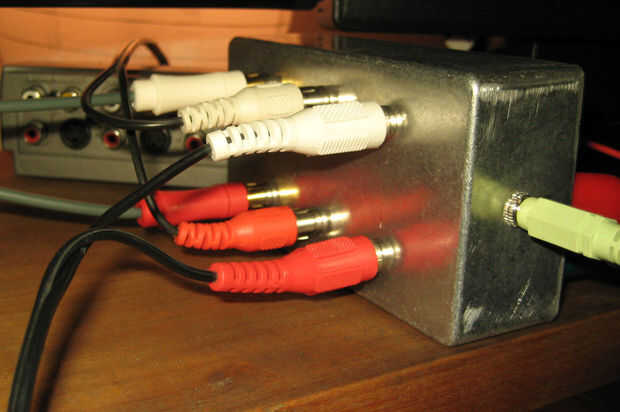

Actualmente tengo mi torre mac, xbox 360 y laptop conectadas al mismo conjunto de altavoces sin problemas. Quería hacer una caja pequeña, sin toma de corriente que se veía bien sentado en el escritorio.
Tiempo de construcción: 1 hora, no incluyendo investigación + documentación
Costo total: $15

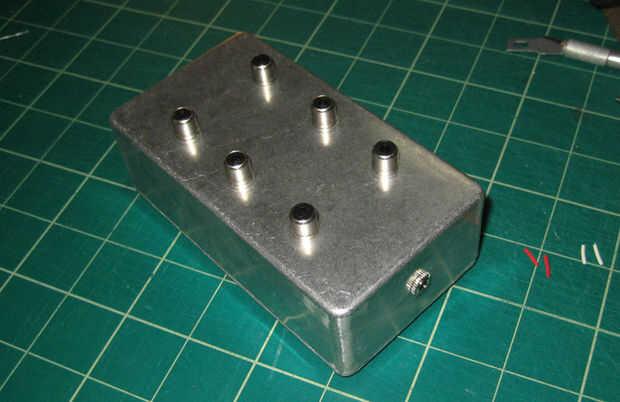

$8 - Diecast caja de proyecto
$2.50 - panel de montaje conectores, (seis RCA hembra, una hembra estéreo de 3,5 mm)
$2 - 18 o 20 calibrador de alambre, filamento sólido (esto debe llegar 10-20 pies. Utilizado total 8 pulgadas)
$2 - 4.7 k-ohmios 1/2 vatio resistencias
$.50 - Ruber pequeños pies
Herramientas necesarias:
Taladro, broca 1/4"
Soldador, soldadura
Tubos termocontraíbles o cinta aislante
Cuchillos o peladores reales
* opcional * Dremel a delgado a la pared de la caja de mi proyecto, tuyo podría ser muy bien sin
* opcional * pinzas de cocodrilo para comprobar las conexiones antes de soldar todo junto
