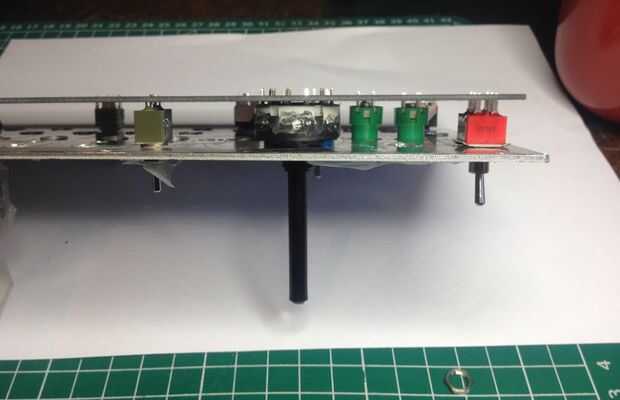

Paso 1: Aquí está una foto de las juntas

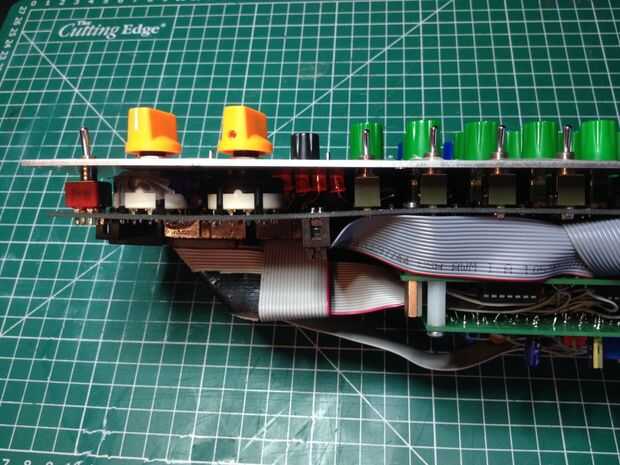

Tuve con calzador los interruptores rotativos ya que tienen más profundidad que el resto de los componentes como se puede ver oír,
¿Tiene cualquiera visto ant los más delgados?
Jarno: ¡ Ay!, usted necesitará cambiar los interruptores rotativos, que va a fracasar eventualmente. PCB no se significa para ser doblada, a menos que sea el flex variedad de pcb.
¿Un gran recorte en el pcb está con cojines alrededor, conectar los timones con longitudes cortas de cable desnudo?
Altitude909: No loco por los codificadores cualquiera. ¿Son los prototipos o los tableros de producción? Realmente necesita una solución mejor ahí... Grayhill serie 25L sentarse realmente bajo
Me: sí para utilizar estos modificadores que necesito tienen ranuras para recorte un cuadrado alrededor de los interruptores y conectarse a la placa principal por medio de otro IDC. Si sólo los interruptores no tienen los clips en la parte inferior como su solamente un par de milímetros hacia fuera. ¿Me pregunto si podría ser pegados juntos y los clips sacados?
Altitude909
¿Cuál es el PN/hacer esa parte?
AlanP
Los interruptores son casi imposible a heightmatch con conectores de 3,5 mm tablero montado. Y ollas de 16mm son más adecuados para ellos.
Me
que es una buena pregunta Altitude909 pero sólo lo tenían en el cajón jeje creo que es posible modificar este interruptor para ajustar, tengo algunas ideas. Sólo necesitará rescatar 2mm! Te voy a dar es ir en los próximos días.
Hice un experimento usando un viejo soldador para soldar cada mitad del interruptor a la vivienda. Esto me permitió quitar los clips de sujeción.
Me gustaría que hicieron como este. Había montado mi componentes antes tenia un panel frontal como era demasiado impaciente para esperar a ver si salió el pcb. Si los componentes se cargan en el panel frontal primero parece que sería suficiente juego en los pernos de soldadura para mantener una tabla recta. Supongo que todos los avances han ido en codificadores digitales
QP
Tal vez considerar un agujero en el PCB que rotary quepa. Entonces utilice la punta del PWB del agujero como el soporte rotatorio con cabeceras para conectarlo a la placa principal. Sólo tiene que añadir pestañas disidentes y molinos para que el PCB de montaje giratorio puede trabarse hacia fuera. De esta forma que no tienes que hacer ningún truco para soldar de todos los otros componentes.
Me
Desafortunadamente no hay suficiente espacio para 2 más conexiones de IDC y el corte de ranuras. Quizás tengo que invertir en humo de extractor y suministro modded interruptores rotativos.
Efexor
Muy buen secuenciador. Me cuenta en 1.
Me

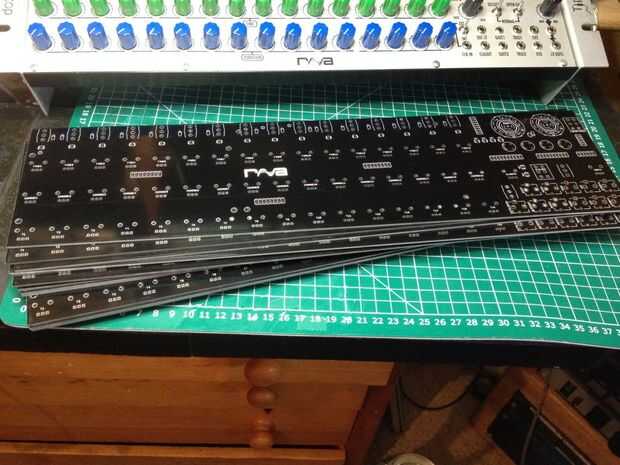

Sólo para ser efexor claro esto es solo un frente de panel y control pcb. Esto se une a los tableros de secuenciador MFOS aquí
