Mi 123D Jansen Strandbeest mecanismo (8 / 11 paso)

Paso 8: Base

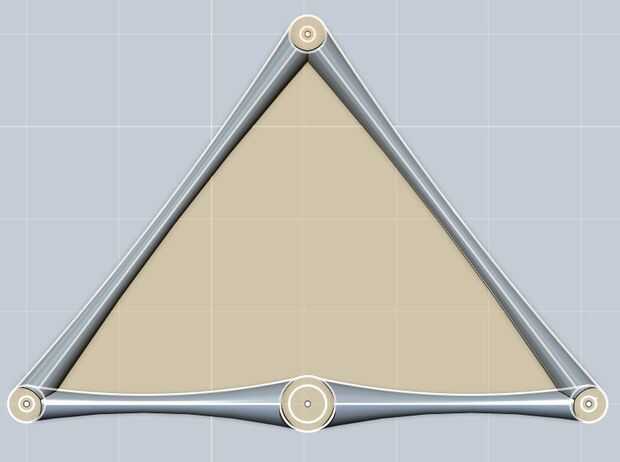

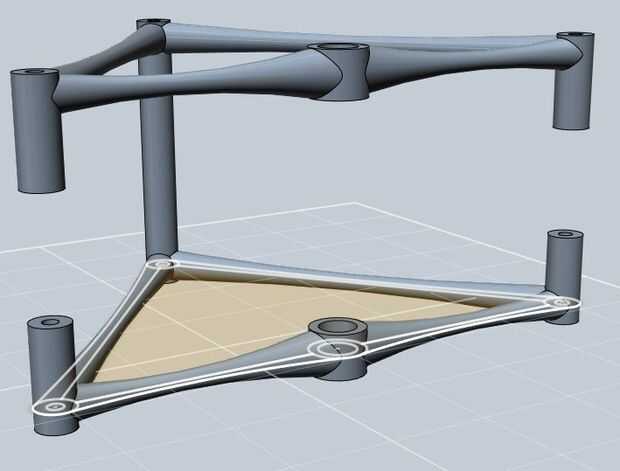

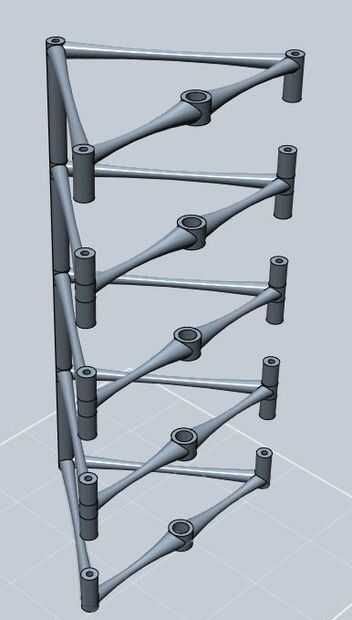

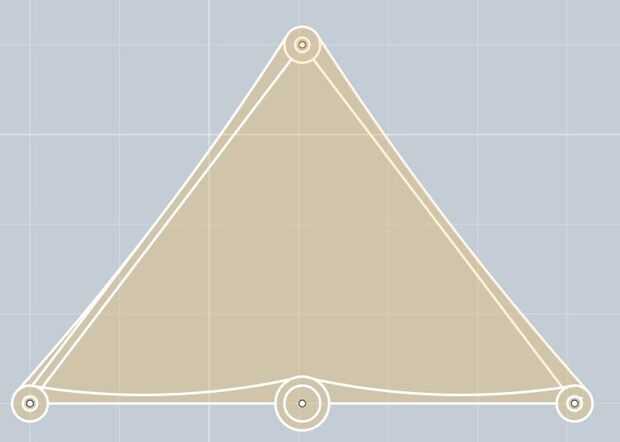

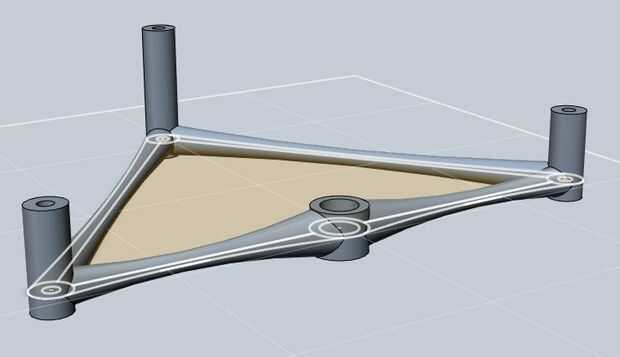

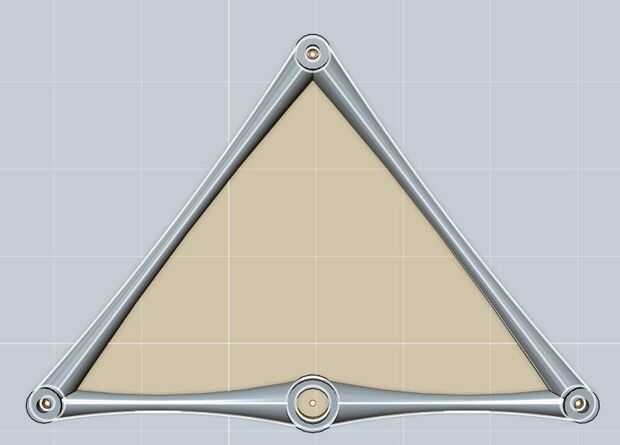

La base se construye de una manera, que lo convierte en piezas de uno, que se repite varias veces. Con cada lado del triángulo, utilice el mismo procedimiento como el miembro, rotatorio, corte y extrusión. En el punto de pivote central inferior, es el punto del eje principal, de la cual pasa el eje que une los discos. A continuación, sacar los tres puntos en triángulo, con la parte inferior dos unos más cortos que el superior (como se muestra en la imagen). Las dos inferiores que sobresalen struts son donde se conectarán los triángulos superiores. Cuando termine, espejo de la parte con el plano del espejo del extremo de la saliente más alta anteriores (parte superior). Después de reflejar las partes, necesita utilizar la herramienta patrón rectangular, para repetir la parte que acaba de hacer tantas veces como la cantidad de patas que desee.
