Paso 1: Soldar el 64 condujo junto
(Primera capa del cubo es de la parte inferior y la cuarta capa del cubo está en la parte superior)
Capa 1 y capa 2 positivos de los LEDs están conectados.
Capa 2 y capa 3 negativas de los LEDs están conectados.
Capa 3 y capa 4 positivos de los LEDs están conectados.
Capa 1 y capa 4 negativos de los LEDs están conectados.
Con todo, el número total de pines este 4 x 4 x 4 cubo del LED utilizado es 16.
Soldadura de los 64 LEDs:

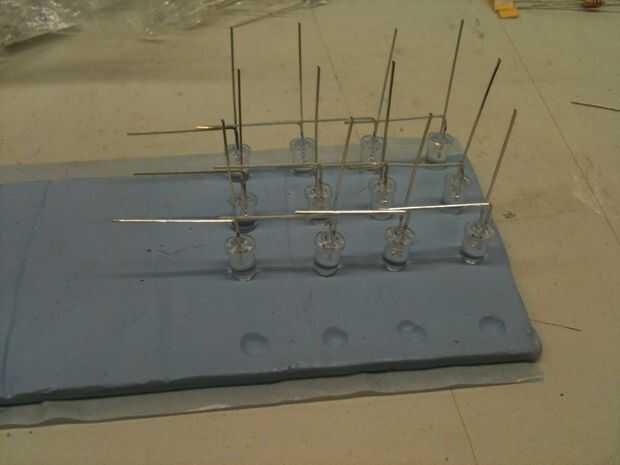

Empezar por capa por capa de soldadura. Doble el lado negativo/positivo de cada LED y unirse a ellos juntos. Coloque el LED al revés y péguelos en BlueTac para que estén en posición vertical estable. (Más fácil soldar)

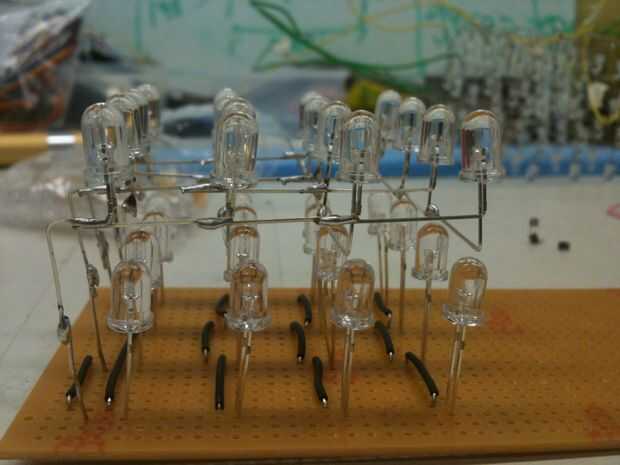

Después de terminar 4 capas, unirse a ellos para arriba con los cables y soldar todo en una tabla de la tira.
Esta placa tira actúa como un escudo para Arduino.
