Mi Arduino en circuito programador (3 / 4 paso)

Paso 3: cableado

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

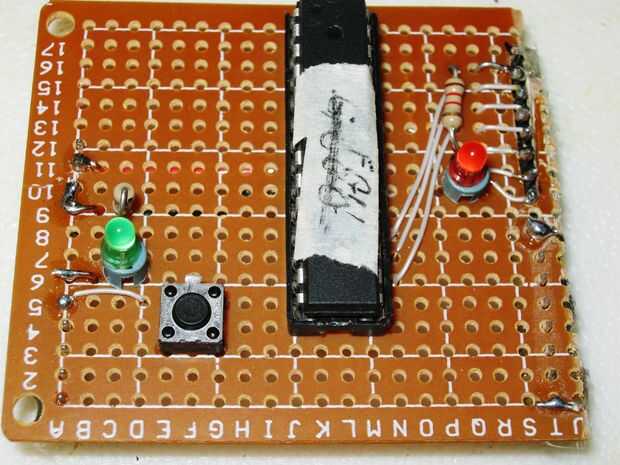

Instale el resistencias LEDs y el pulsador que desee.

Nota: Los LEDs no son indispensable pero ayuda a mostrar que está funcionando correctamente. El botón comienza el proceso de bootloading.

Alambre para arriba por el esquema adjunto. Usé algunos cable 30AWG se deslizará a través de los agujeros de la protoboard y es fácil de trabajar.

Nota: Un conector no está cableado en todo pero ayuda a alinea y estabiliza el escudo.
