Mi brazo de ventilador (servo control con WiFi) (4 / 7 paso)

Paso 4: cableado

Se trata de cableado que lo hice.

Sé es tan confuso y difícil...

Pero yo sé, es bastante simple si usted encontrará cómo cablear entre WIZwiki-W7500, plataforma mbed para y WizFi250.

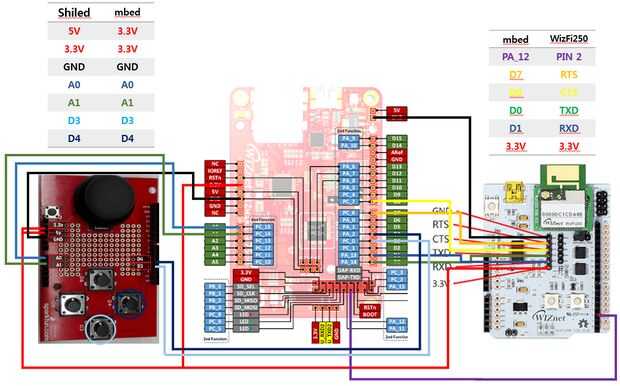

"Controlador" es cliente de UDP y envía datos analógicos de joystick y datos digitales de push buttom servidor UDP.

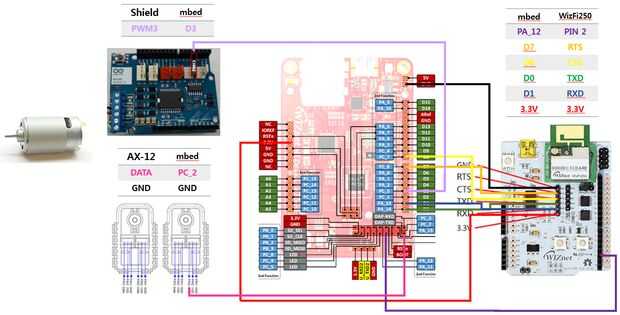

"FAN del brazo", servidor UDP, recibe los datos de "Controlador" y de control del motor Servo y DC como quiero.

===================================WizFi250==========================================

Añado enlace para saber más sobre WizFi250.

http://www.life4iot.com/2015/06/30/wizfi250-Hello-World-demo-on-wizwiki-w7500-of-mbed-Platform/?lang=en

====================================================================================

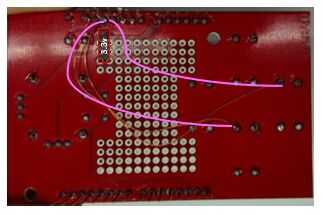

Última foto es la parte posterior del Joystick escudo. Y tiene la razón por qué lo lamento.

He intentado usar joystick con 5V con el PCB.

Pero no me dio los datos que desee.

Después de alambré con 3.3V, tengo los datos correctos.

Y.. una cosa más, usted no puede utilizar el botón de inmediato. Caz, el PCB no cableada con 3.3V

Así, lo hice por mí mismo.
