Paso 9: Instalación de los amortiguadores, deflectores y soportes de cristal

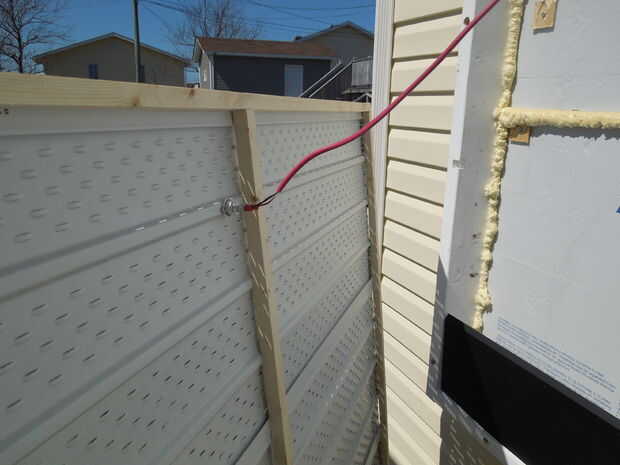

Antes de que el amortiguador se coloca dentro de la bahía, el interruptor de resorte se conecta a algún cable de dos conductores mediante terminales de prensar-en la hoja. El cable está clasificado a 110 C. El cable se encamina hacia el interior a través de un orificio perforado en la pared. Esto se hace para cada una de las tres bahías.

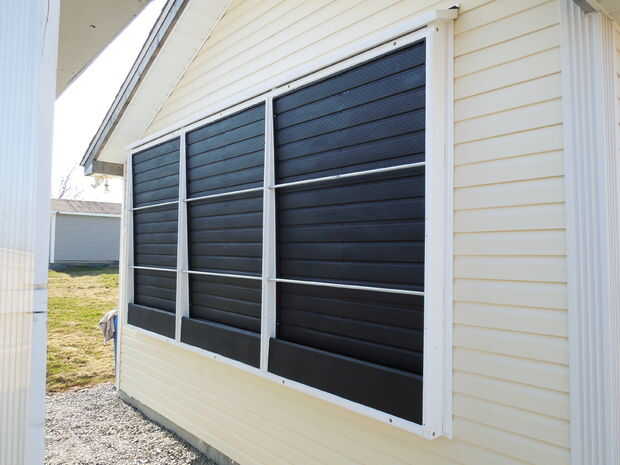

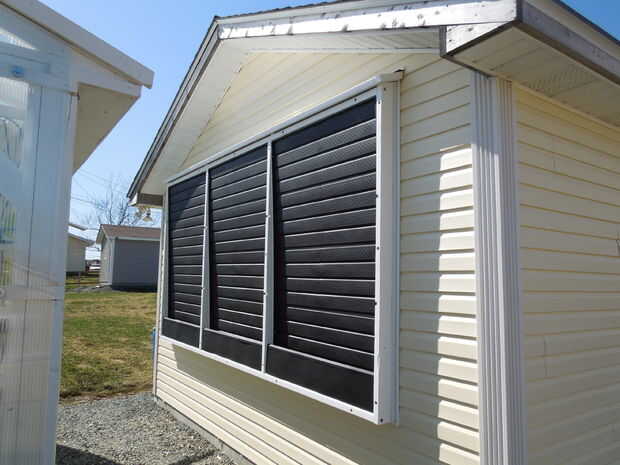

Los amortiguadores se instalan en cada Bahía, con una inclinación hacia el exterior en la parte superior. La parte inferior del amortiguador está contra el aislamiento en la parte posterior de cada bahía mientras que la parte superior quede a ras con la cara de cada Bahía. Los amortiguadores son más pequeñas que las bahías de 1/4" para permitir una pequeña sala de meneo y para tener en cuenta cualquier variaciones pequeñas en la"rectitud"de la estructura del colector o del amortiguador. El amortiguador se instala de la misma manera como sería instalar una puerta interior pre-colgado. El amortiguador se "cuelga" en el marco usando unas arandelas pequeñas como cuñas y tornillos de madera sujetan a través de los "montantes" del amortiguador. Instalación está provista de un cordón de masilla a lo largo de los bordes entre el absorbedor y el marco del colector.

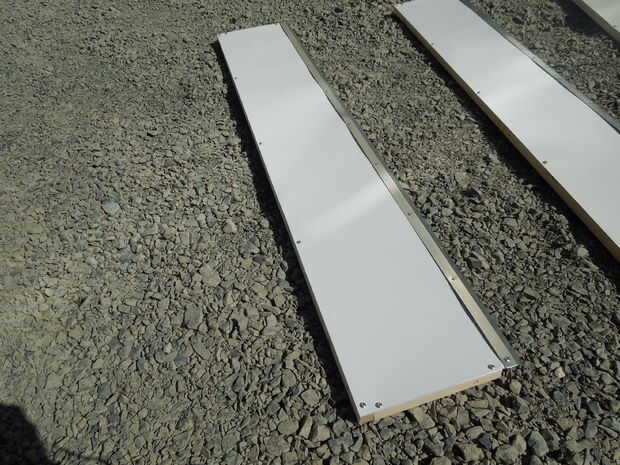

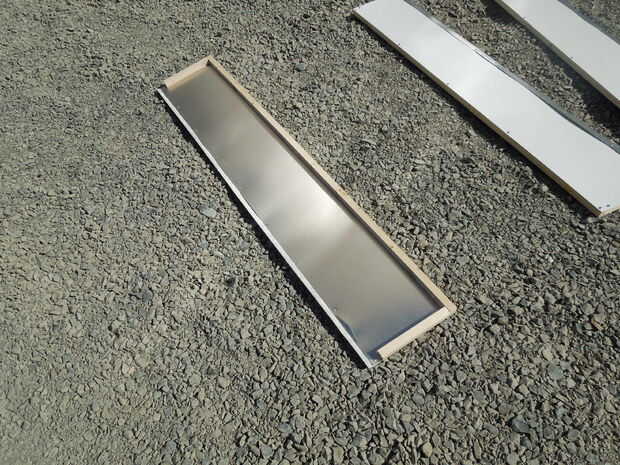

Los deflectores son dispositivos simples, hechos de una pieza rectangular de aluminio de la hoja y un marco de pequeño 3/4" por 3/4 tiras de madera. El marco de madera sólo tiene tres lados con el fin de no obstaculizar la circulación de aire en el deflector. Finalmente, la tira de flare en la parte superior está hecha de una esquina de yeso estaño de 45 grados y remachada a la hoja de aluminio. Todo está pintado de negro.
El deflector se utiliza para desviar el aire entrante hacia arriba hacia el absorbedor. Impide que el aire acondicionado que inciden directamente sobre la superficie de acristalamiento que causaría la pérdida de calor excesiva. La ruta de aire debe conservarse alejados los cristales tanto como sea posible ya que aire directamente sobre el cristal que pierden mucho de su calor al exterior.

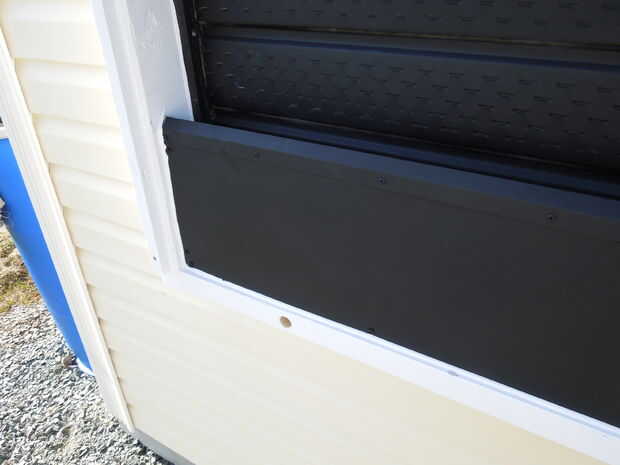

Los deflectores se instalan en la parte inferior de cada Bahía de colector, de forma similar a los amortiguadores. La instalación está acabada con una tira de calafateo en el borde entre el deflector y el marco del colector.

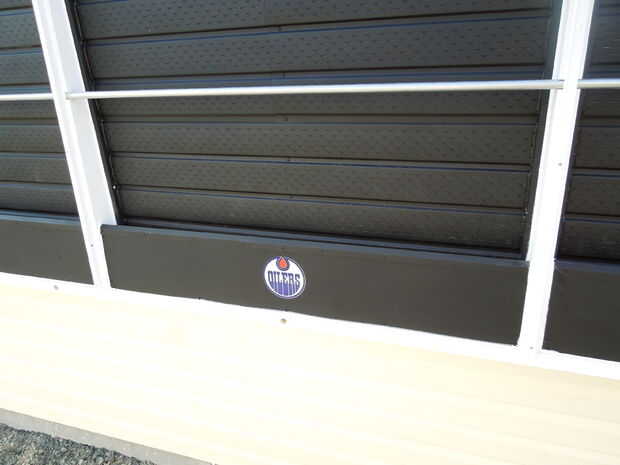

Finalmente, la EMT (tubos metálicos eléctricos) horizontal vidrio soportes se instalan simplemente colocándolos en las ranuras de corte en cada "viga" de la estructura del colector. Cada segmento de la tubería EMT se une en medio de una "viga".
