Paso 11: Instalar los ventiladores, el ventilador recintos, amortiguadores de Backdraft y cableado de los ventiladores
Cada una de las tres bahías de colector tienen un ventilador de conducto pequeño 4" instalado en la parte superior como una salida de escape. Los ventiladores se clasifican en 80 pies cúbicos por minuto. Se ajustan a derecho dentro del conducto 4" que entra a través de la pared del colector solar y es asegurado con tornillos de metal y sellado con cinta de aluminio.

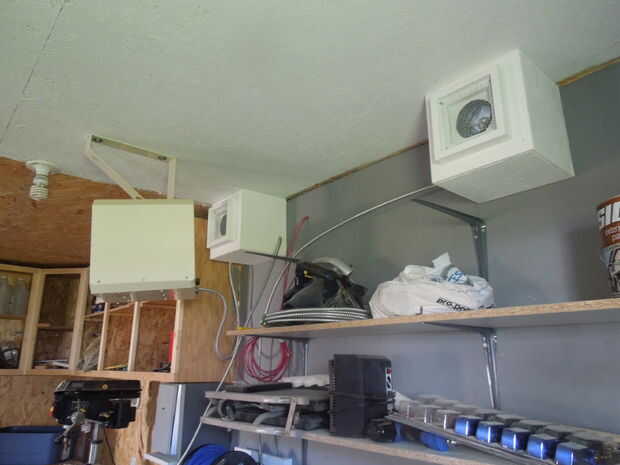

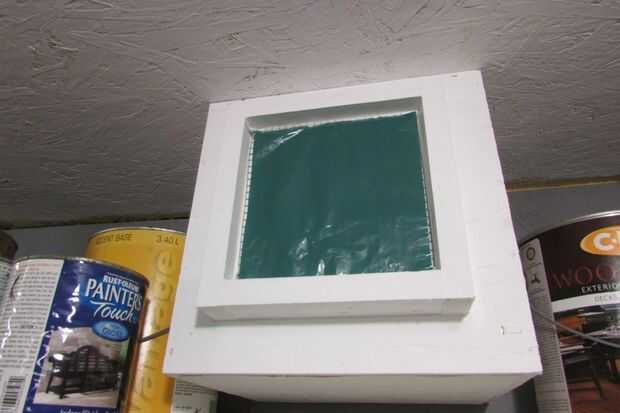

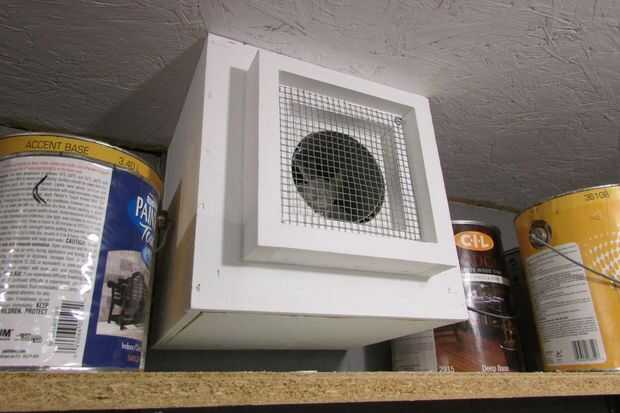

Las cajas de madera contrachapada que rodean cada ventilador se construyen principalmente para fines estéticos pero también proporcionan una superficie de montaje de los amortiguadores de backdraft, que consisten en una malla de alambre y un trozo de una bolsa de basura que se coloca delante de cada ventilador.
Los amortiguadores de backdraft aseguran que puede sólo flujo de aire en una dirección a través del colector, es decir, desde el fondo hasta la parte superior. Cuando el colector esté funcionando, aire fluirá en el colector a través de la entrada de abajo, para arriba a través del amortiguador en el colector y luego a través de los gases de escape en la parte superior. Esta circulación de aire se producirá con o sin el ventilador como la convección de aire caliente a través del colector se producirá naturalmente. El problema es que cuando el colector se cierra por la noche y tienes una habitación llena de aire caliente pero un colector frío, la corriente de convección se producirá en la dirección contraria, sacando el aire caliente a través del conducto superior y después enfriamiento lo que hunde a través del colector y devuelve a través del conducto inferior. El regulador de tiro permite que el aire salga del conducto de escape cuando el colector esté funcionando pero se sella contra la malla de alambre cuando el colector se cierra, impide que aire caliente salir hacia atrás.

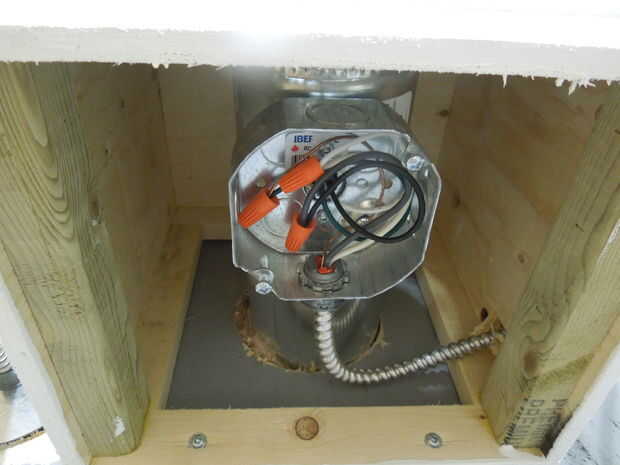

Cada ventilador tiene una caja eléctrica octogonal montaje con tornillos de rosca chapa. La caja octogonal es importante para proporcionar una caja protectora para las conexiones así como contratracción para el cable de alimentación de la biopsia. Las conexiones de cableado son bastante sencillas. No te olvides tierra apropiadamente el equipo usando el tornillo de tierra elevada. Además, no olvidéis el corto el buje del cable BX. Porque tengo un don bastante prudente para hacer cosas excesivamente complicado (y caro), cada uno de los tres ventiladores tiene su propio dedicado energía y control de circuito desde el panel de control principal. Por favor no hagas esto. Si se construye un colector ventilador forzado con ventiladores múltiples, ponerlos todos en el mismo circuito.
