Paso 13: Mejoras
Siempre que sea posible, el colector debe ser como cerca de una altura nominal de 8 pies como sea posible. Esto permitirá que para la mayor eficiencia en los materiales, deje más espacio para la circulación de aire repartidas en toda la anchura del amortiguador y hacer mejor uso de espacio de pared disponible. Idealmente, en un estándar 8' alto espacio, la entrada del colector debe ser como cerca del piso como sea posible y la salida como cerca del techo como sea posible. Ampliando esa recomendación de 8' de alto, el ancho más eficiente del colector será cualquier múltiplo de 4'. Hacerla tan amplia como su presupuesto o permiten las limitaciones de espacio.
Por décima vez en este artículo diré que un colector pasivo es el camino a seguir. Es mucho más sencillo, más barato, más confiable, es menos ruidoso, requieren prácticamente sin mantenimiento, reparación o reemplazo y funcionará normalmente durante un apagón.
Para hacer un colector pasivo thermosiphoning funcionan bien, las rejillas de ventilación en la parte superior e inferior tienen que ser algo grande - prácticamente todo el ancho del colector. Esto sería una tarea relativamente sencilla durante la construcción nuevo pero puede ser problemático con una modificación. Los problemas con el tamaño de los orificios de ventilación en mi muro del garaje muy concurrida es la principal razón de no construir un colector pasivo pero estoy pateando yo para ella ahora.

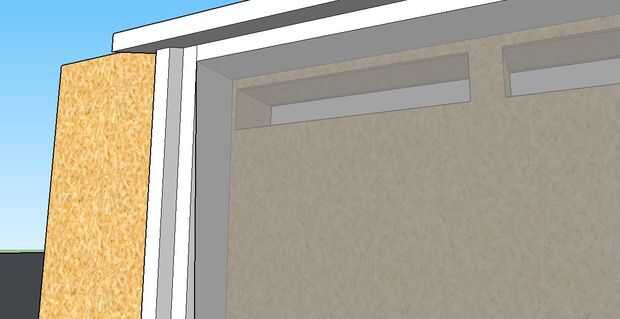

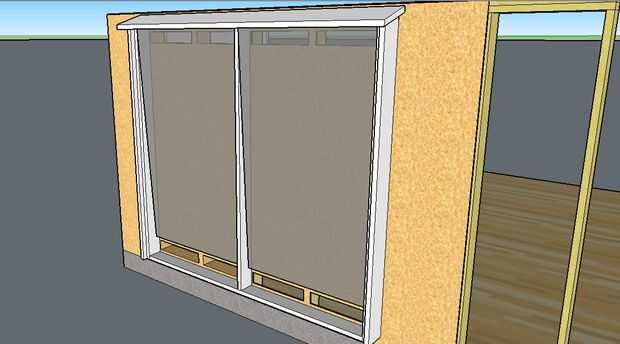

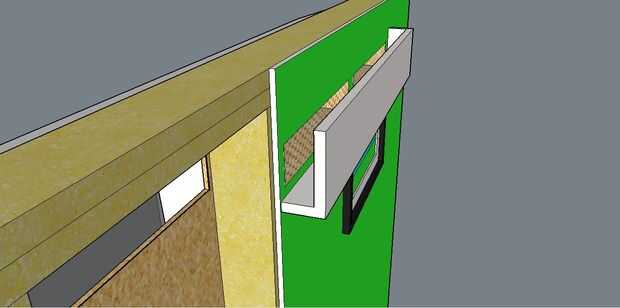

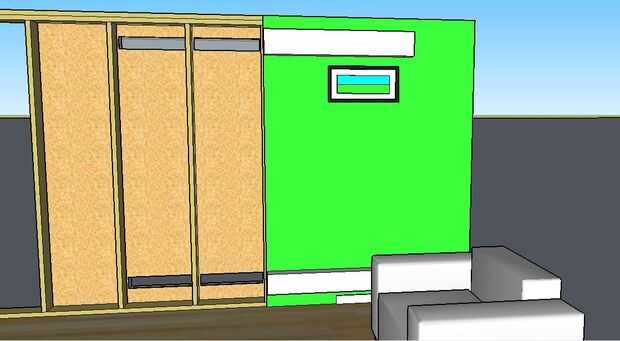

He incluido algunos bocetos 3D de un sistema de colector mejorada que probablemente sería estéticamente conveniente para un espacio de vida interior. Las explicaciones se incluyen en los cuadros. Estas son vistas de corte que no incluyen todas las partes - sólo los necesarios para la ilustración.

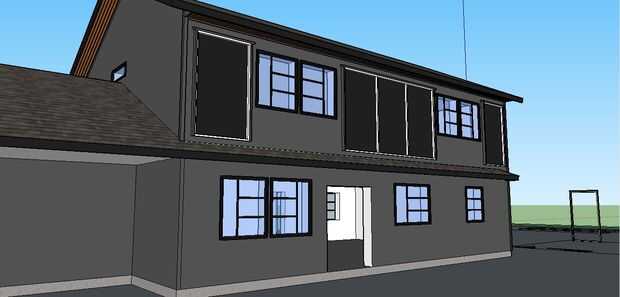

Las últimas cinco imágenes muestran una gama hidrónica colector superinsulated solar pasivo casa que voy a construir en la primavera. El nuevo diseño de colector incluye algunas mejoras que yo he pensado desde el calentador de garaje del edificio...

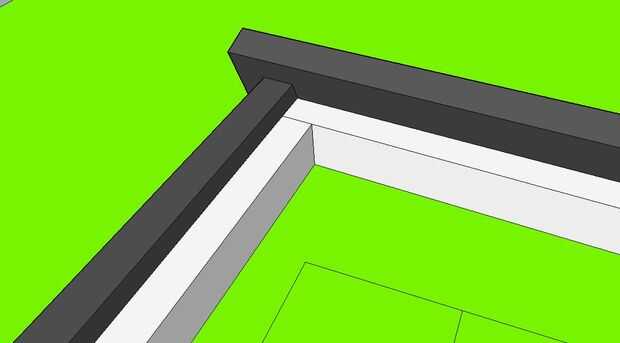

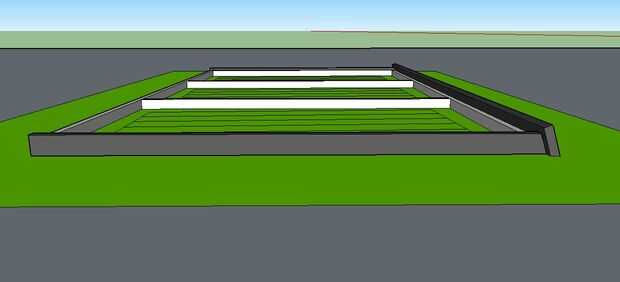

La mayor mejora es el uso de una "estructura interna" (mostrado en blanco) y un "marco externo" (se muestra en gris oscuro). El marco externo sobresale de la pared más allá de la estructura interna en los laterales y la parte superior. Cuando el acristalamiento de policarbonato está instalado en el marco interno entonces está ahuecado abajo en el marco externo y luego puede ser bien sellado contra corrientes de aire y la lluvia impulsada por el viento (siendo esta última una gran preocupación en nuestro clima).
El marco externo debe hacerse idealmente de madera aserrada (como vestidos y estampados madera de construcción) con un par de capas de tinte de cubierta/revestimiento/valla exterior de buena calidad. Esto garantizará un acabado resistente que durará muchos años. Mancha de todos los lados de la madera antes de la instalación para que no deforme.
