Paso 5: Construcción de la Abosrbers de sofito de aluminio
En cualquier colector termal solar el amortiguador es la parte que toma en la energía del sol radiante, se calienta y luego transfiere el calor al fluido de trabajo. El fluido puede ser líquido o aire. Los amortiguadores están casi siempre negro y casi siempre hecha de metal. El amortiguador en este colector termal solar está hecho de material de sofito de aluminio pintado de negro.
Cómo trabaja el amortiguador: Plafón de aluminio ventilado es básicamente una hoja fina de aluminio con cientos de pequeños agujeros llamados "perforaciones". Cuando el sofito está pintado de negro plano y expuesto al sol se ponen caliente. Entrada de aire del colector es en la parte delantera del amortiguador y la salida es en la parte posterior. Como el aire fluye desde la entrada a la salida se infiltre a través de las perforaciones pequeñas en el plafón y recoger calor cuando pasa a través de. Ya que el amortiguador está hecho de metal eficiente transfiere calor al aire. Este proceso se producirá o bien pasivamente a través de convección natural o podría ser ventilador forzado. Por convección pasiva ofrece la ventaja de que no requiere partes móviles, controles o electricidad de la red mientras que el aire forzado permite el colector funcionar más eficientemente.
Cada amortiguador es 46 1/4 de ancho. Esto permite 1/4 '' de sala de meneo en la bahía de 46 1/2" de ancho. Cada amortiguador es 64" de altura. Esto permite 5" espacio para el conducto de entrada en la parte inferior de la bahía de 69" de altura.

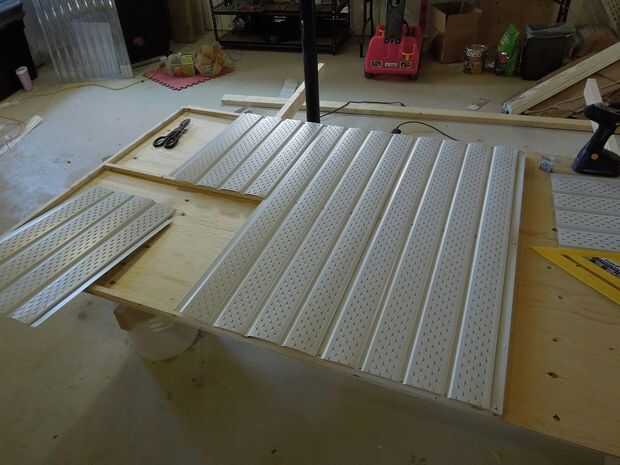

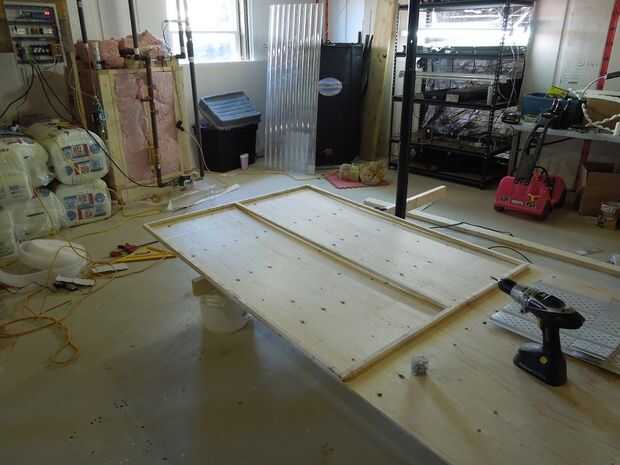

Un marco básico hecho de 3/4" por 3/4" madera de construcción similar a una pared del perno prisionero fue montado. El montante central está en el centro del marco. Os adjunto temporalmente el marco a un pedazo de madera contrachapada para mantener cuadrados mientras instalo el material de sofito. El plafón de aluminio era cortar con unas tijeras y sujetado al marco con tornillos de metal de hoja. Cada pieza del sofito enclavamientos con la anterior de la misma manera como si se instalaron en la víspera de una casa.

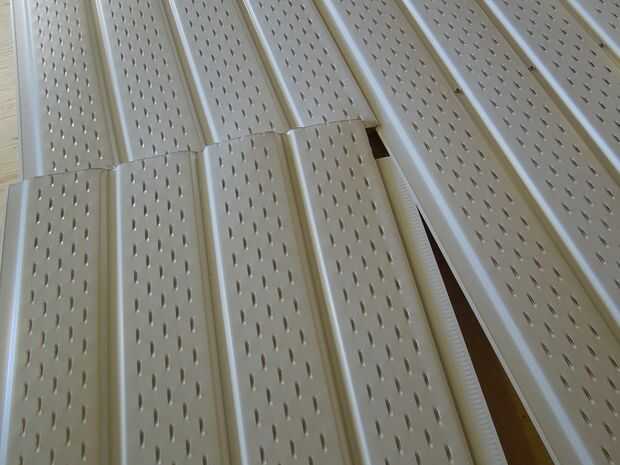

Porque el marco es casi 4' de ancho y el sofito viene en longitudes de 10', cada pieza del sofito puede abarcar el marco de 2.5 veces con solo un par de pulgadas de desperdicio. Para hacer un lapso completo con las dos mitad de piezas que deben acoplarse al lado de una manera que normalmente no se hace con sofito. Con el fin de conseguir que se ajuste correctamente la ranura en la parte superior de una sola pieza debe recortarse un poco para hacer un conjunto similar al que en un pedazo de revestimiento. Las dos piezas están encajadas entre sí y se unió en el perno de centro en el marco. La última pieza del sofito a excedido el marco por unas pocas pulgadas. Fue simplemente cortada al tamaño con un par de tijeras y entonces asegurado.

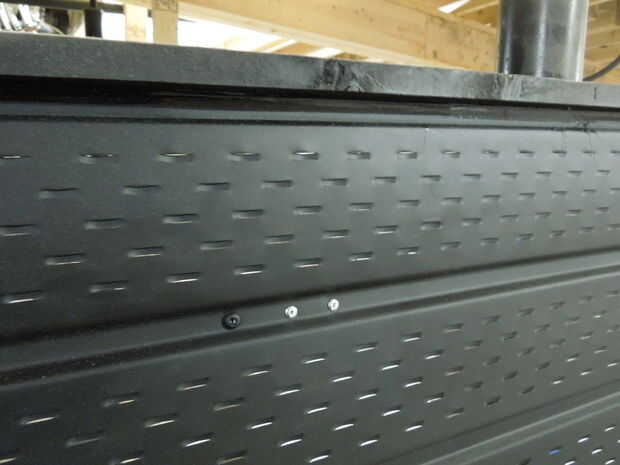

3/4" por 3/4" madera frontera fue asegurado a la parte delantera del amortiguador. Esto proporciona un borde clavado para colocar el amortiguador en el interior del marco del colector. También me permite sellar la ranura entre el plafón y la madera con sellador de silicona negro. Esto las fuerzas de aire pase a través de las perforaciones en el plafón, y no alrededor de él. Fue asegurada una tira delgada de 1 1/2" por 1/4" madera en la parte inferior del amortiguador para hacer una estructura similar a una ventana. Esto proporciona un buen lugar para sellar entre el amortiguador y la parte posterior del colector.

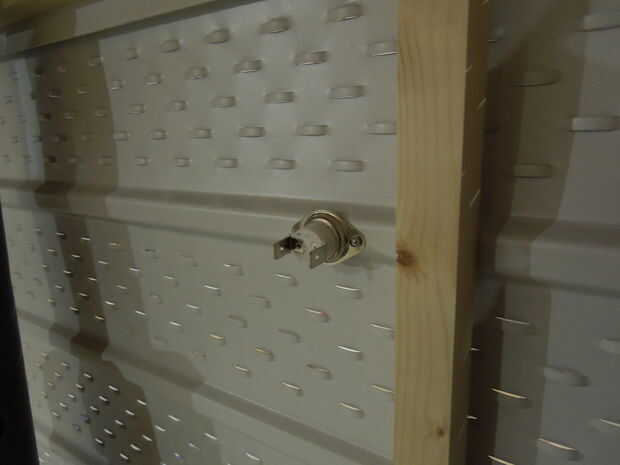

Finalmente, se instala un interruptor de resorte en la parte posterior del absorbedor. Es un poco interruptor que se cierra a una temperatura de 110of y reabre en 85F. Es un control sencillo para los aficionados que sólo funcionan cuando el amortiguador está lo suficientemente caliente para proporcionar calor. El colector termal solar habrían hecho enfriar la habitación irradia calor hacia el exterior. Por ejemplo, si el espacio interior era cálido y los fans se hace circular aire a través del colector durante una fría noche de invierno entonces realmente se enfriar la habitación.
Un poco de pasta térmica fue puesto sobre la cabeza del interruptor de resorte y fue clavado a la parte posterior del amortiguador. La pasta térmica es la misma materia entre CPU de una computadora y su disipador de calor y asegura el buen contacto térmico entre el interruptor de resorte y el amortiguador. Un poco de sellador de silicona pura también podría usarse pero no funciona muy bien. El interruptor de resorte se monta en la parte posterior del amortiguador en lugar de la parte delantera para que la lectura de temperatura del interruptor no es afectada por la luz del sol sino por la temperatura del absorbedor.
