Paso 8: Aislamiento y taladrar los orificios de los conductos

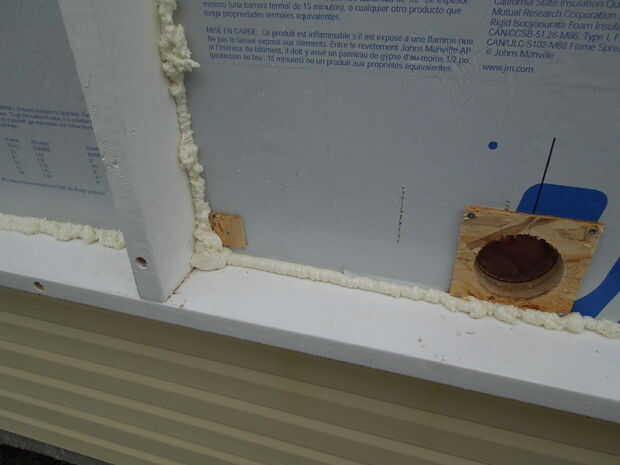

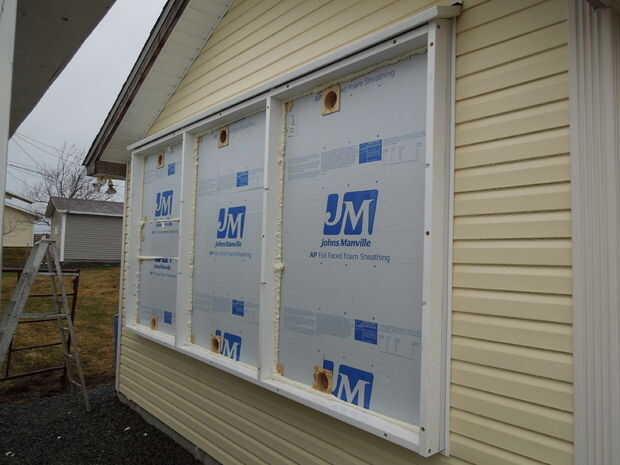

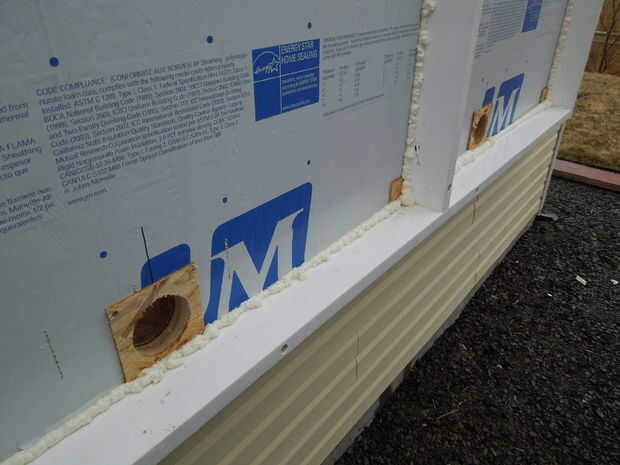

El aislamiento de poliisocianurato fue cortado a la medida y encajar en el marco del coleccionista. Unos tornillos para madera con algunas pequeñas plazas de OSB como una arandela se utilizaron para fijar las hojas en su lugar. Una capa de aislante de espuma de expansión entonces fue utilizada para sellar los bordes de las hojas.

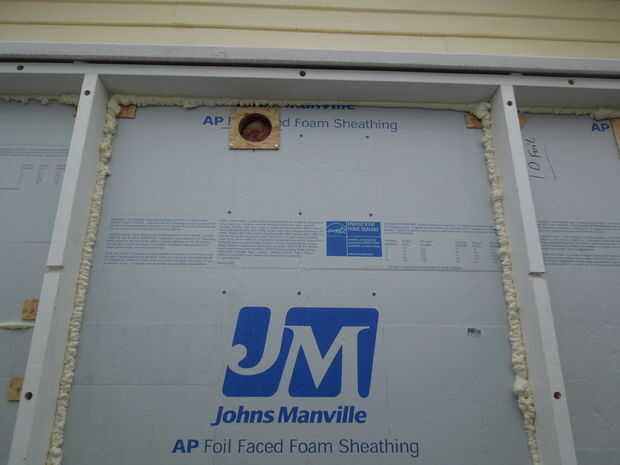

El conducto 4" agujeros entonces se perforaron a través de la pared en la parte superior e inferior de cada Bahía del colector. Ahora, antes de continuar que debo decir idealmente sería un colector de thermosiphoning pasiva con un agujero largo horizontal a lo largo de todo arriba y abajo de cada Bahía. Por desgracia, no pude hacerlo debido principalmente a la gran cantidad de armarios y estantes en la pared posterior de mi garaje. Los pequeños orificios para el paso de aire en mi colector requiere el uso de ventiladores, electrónicos y equipos de control que casi duplican el costo del sistema y afectan gravemente la fiabilidad de los colectores.
Los agujeros se encuentran cuidadosamente para evitar los postes y el cableado eléctrico. Como resultado, los agujeros no son exactamente en el centro de cada Bahía pero lo más cerca posible a él. Un 12" largo 1/4" taladro de broca fue utilizada para perforar un agujero a través de la pared y por el otro lado. Esta manera, el centro del agujero puede abeja vista desde ambos lados. Entonces un 4-1/8" agujero vio fue utilizado para agujerear cada orificio del conducto utilizando la marca de la broca del taladro como un centro común de ambos lados.

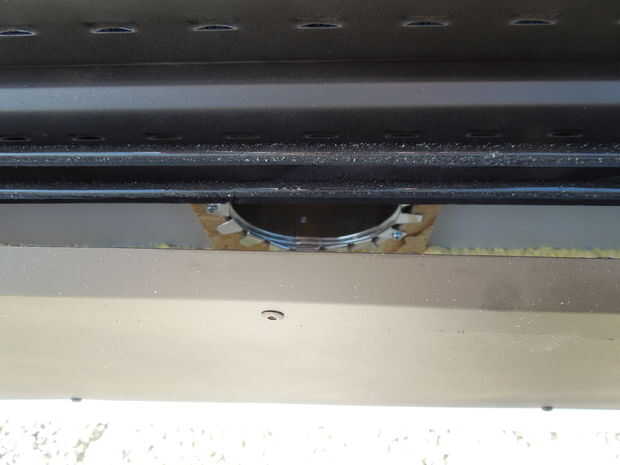

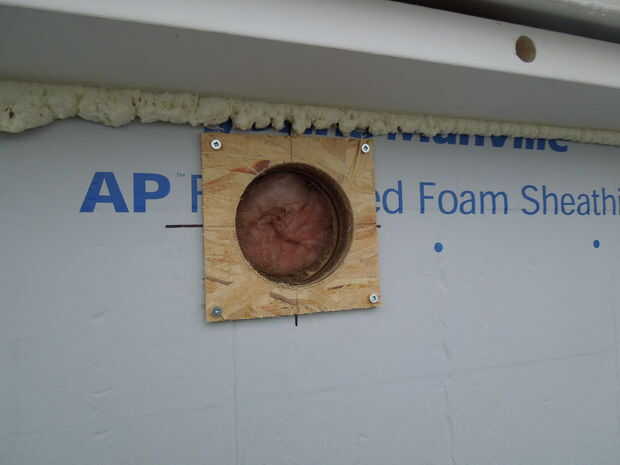

Una longitud corta de 4" tubo metálico redondo fue acoplada a una 4" collar fishlock, atornillada, hoja grabada e instalado en cada uno de los orificios del seis conducto. Un pequeño cuadrado de 1/4" OSB que fue aburrido en el centro de la Sierra fue utilizado como una brida para sujetar las lengüetas fishlock del collar a.
