Mi circuito de protección (1 / 5 paso)

Paso 1: 18650 batería

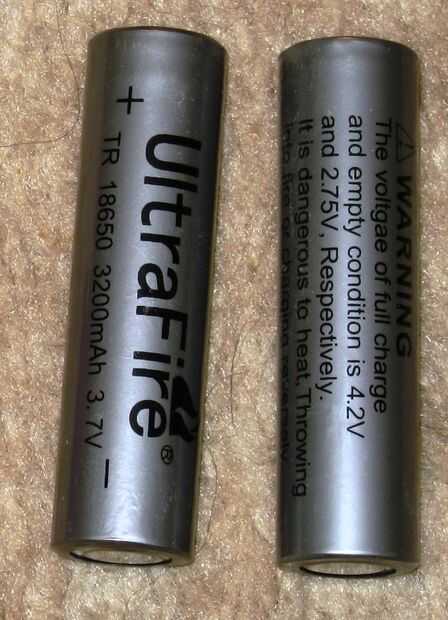

Compré 6 18650 baterías 3200mAh para $10,85 en ebay. Creo que no está todavía disponible pero puedes encontrar precios bastante similares.

18650 de la batería es bueno pero tiene sus propios problemas.

Problema: Es un poco más grande que una pila AA tiene su propio soporte.

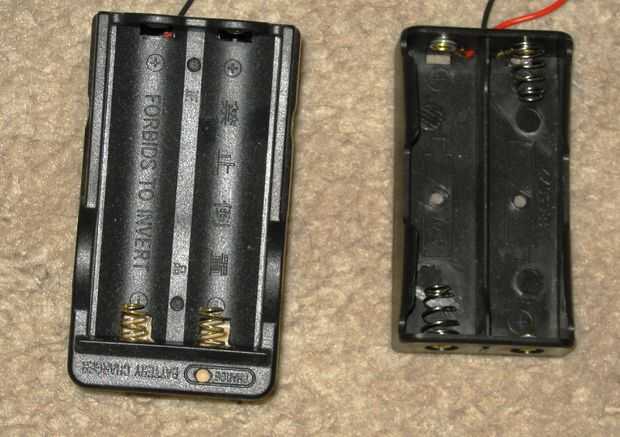

Solución: Puede comprar un soporte de la dos batería de $1,08 en ebay. (Ver imagen)

http://www.eBay.com/ITM/Black-Plastic-Battery-Storage-Case-Box-Holder-2-x-18650-6-WIRE-leads-/140652926896?PT=LH_DefaultDomain_0&hash=item20bf9157b0#ht_4068wt_902

La razón que seleccioné dos pilas en serie es que proporcionará suficiente voltaje para Arduino.

Problema: No es un tipo de batería estándar por lo que necesita su propio cargador.

Solución: Compré un cargador por $3,46 en ebay. (Ver imagen)

http://www.eBay.com/ITM/Battery-Charger-18650-Rechargeable-Li-ion-3-6-3-7-/280638594652?PT=LH_DefaultDomain_0&hash=item41575d1e5c#ht_2522wt_952

Problema: Un problema mayor es que las pilas que he comprado son 'sin protección'. Esto es un poco diferente de pilas recargables de NiMH que pueden descargarse abajo a aproximadamente 1/2 voltios. Si las baterías de Li-Ion se descarguen demasiado no serán recargables. Las 18650 es nominalmente de 3,7 voltios, cobrará unos 4,25 voltios pero no deben descargarse por debajo de unos 2,7 voltios. Creo que hay algunos otros requisitos sobre no se carga correctamente pero estoy (suponiendo que) mi cargador se ocupa de esto. Y no se descarga muy rapido pero ojala mis circuitos evitará esto.

************************************************************************************************************

ADVERTENCIA: Si no se utilizan métodos adecuados de carga y descarga, al parecer hay cierto peligro de las 18650 pilas explotando.

************************************************************************************************************

Soluciones: Ver paso siguiente
