Paso 1: Diseño previo paso
Si vas a hacer un engranaje, que también desea hacer engranajes de otros tamaños para trabajar con él. En este caso, hay algunas variables que se necesita estandarizar entre los engranajes. No he impreso pero otro engranaje de un tamaño diferente, y lo hará en el futuro. Creo que es seguro asumir que las variables estándar para engranajes normales (clave engranaje espiral) se aplicarán a estos engranajes también. Para ello, he creado un archivo de texto que contiene estos valores estándar por lo que no es necesario recordarlos. Se ve algo como esto:
Mis constantes para los engranajes de la raspa de arenque:
Ángulo de presión de 20°
Radio de la echada = #Teeth * 2
Especificaciones de eje componente cada mitad es 15mm de alto, total 30mm
Ángulo de giro de 30°
Repasemos lo que todo esto significan:

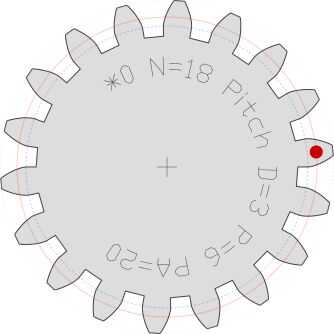

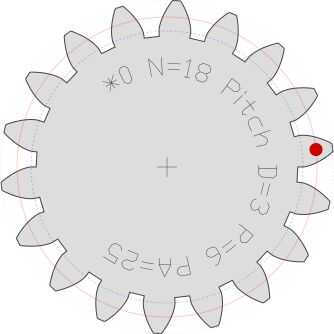

El ángulo de presión dicta la forma de los dientes. El plugin de GS para engranajes te da 3 opciones: 14.5º, 20 º y 25 º. Os pongo fotos de cada ejemplo en este paso, en el orden indicado. En un ángulo de presión baja, los dientes tienen más contacto con los demás, pero eso significa más ruido y contragolpe (espacio entre dientes, de la malla no sea bueno). Los ángulos de presión mayores proporcionan menos contacto, por lo que son más suave y tranquilo.
Tono radio es el radio del círculo que representa el punto de contacto entre 2 engranajes. En las imágenes, esto está representado por el círculo rojo fino que va alrededor a través de los dientes. No es el radio de los dientes exteriores, así que tenlo en mente diseño. Debe mantenerse en la misma relación para diferentes números de dientes entre los engranajes para los engranajes para que sean compatibles entre sí.
Un engranaje de la raspa de arenque es sólo 2 engranajes helicoidales juntos contrarrestar mutuamente se empuje a través del eje que pasa por su forma. El ángulo helicoidal del engranaje es cuántos grados de inclinación en los dientes de los engranajes helicoidales. Estoy usando el término "ángulo de torsión" porque eso es cuántos grados gira la cara superior del engranaje en Google Sketchup en relación con la cara inferior.
