Paso 6: Añadir protección de circuito de interruptor de circuito y la potencia de 12 voltios

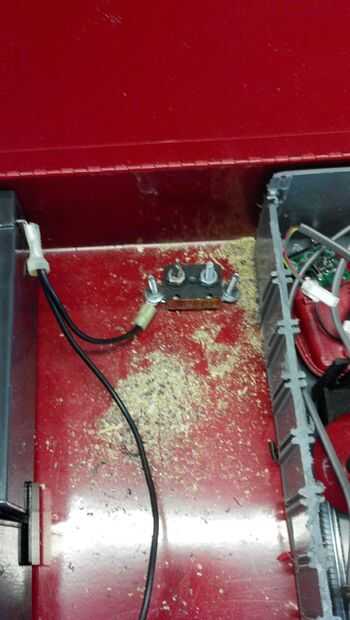

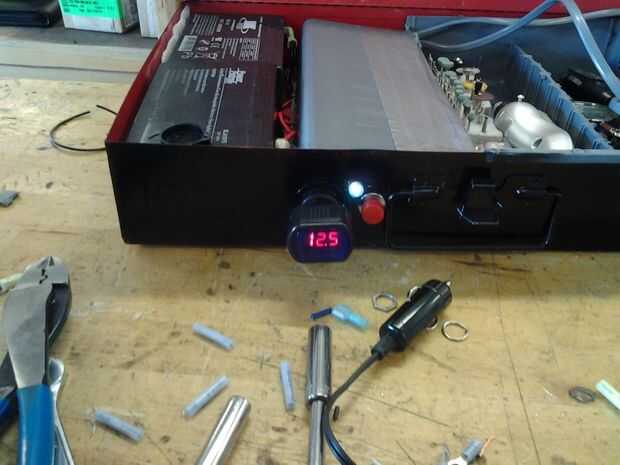

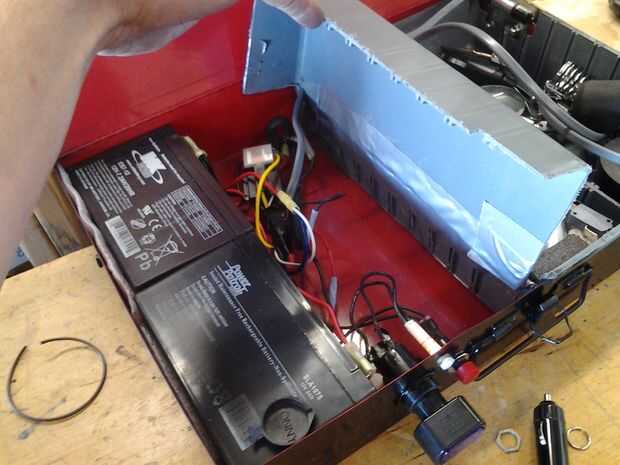

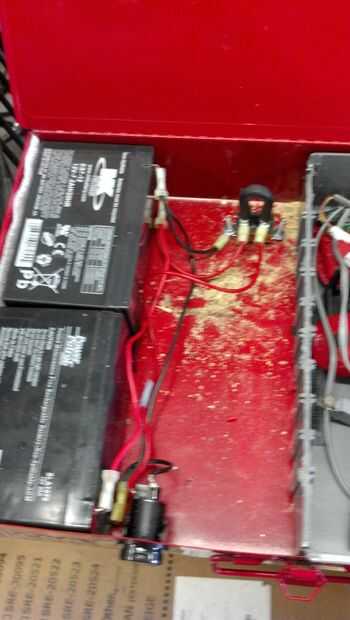

He añadido un 12 auto Volt 20 Amp restablecer el interruptor de circuito a la caja. En línea antes de que el interruptor es un relé controlado por un interruptor montado en la parte delantera de la caja (https://www.sparkfun.com/products/9808), la lámpara de encendido se une al encendedor de cigarrillos. Todos los demás elementos accionados pueden conectarse el interruptor. Las 2 baterías están enganchadas con. 25" terminales de horquilla, y el interruptor está conectado con. terminales de anillo 125". También de tierra las baterías para el caso que el cuadro entero es negativo sería un automóvil, el cargo ya que mucho de mis proyectos son automotrices relacionados con.
Esquema de conexiones es el final del instructable.
