Paso 3: Cableado todo

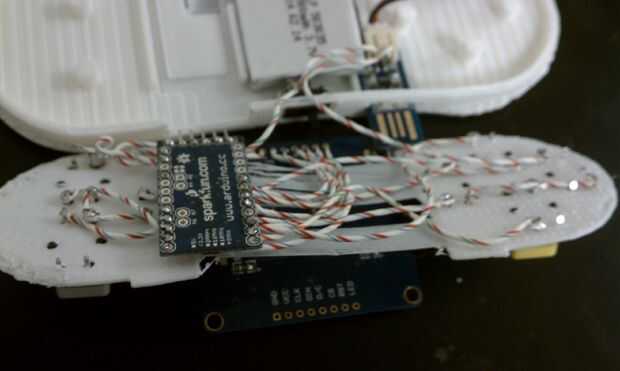

Esta fue la parte fácil. El creador hizo un trabajo maravilloso caminar por el proceso de conectar los cables y soldar todo junto. Los botones eran un poco difíciles porque cada vez que presione el botón en las ranuras de la placa, que causaría el botón presionar; Luego, cuando lo suelte, permitiría que el botón ir y hacer que el botón de general no se siente bien en las ranuras. Hice mi mejor esfuerzo para solucionar esto por grabar los botones de abajo en el lado opuesto, luego conseguir la longitud adecuada de cable para cada sección. Luego se tira de los hilos y crear bucles en cada extremo que podría deslizarse fácilmente sobre los cables del botón y me alojaría allí sin demasiados problemas. Entonces pude soldar cada cable. Esto no toma mucho, y aunque metí una vez, no es mucha molestia. El tornillo sólo hasta había implicado para soldar el alambre en el lugar equivocado, que luego he tenido que desoldar la pieza pero, debido a la forma había lo soldado, hace extremadamente difícil salir la soldadura entre la parte superior de la tecla y el PCB. Para solucionar esto solo tomé un par de cortadores de alambre y corta ambos lados asomó entonces un nuevo agujero a través de la placa, colocar un nuevo botón. Por esta razón usted obtiene más que el mínimo como materiales.
Después de los botones, he trabajado en la pantalla LCD y soldar todo eso juntos. Otra vez fue bastante sencillo y no corro en muchos problemas. El siguiente paso fue soldar los encabezados macho ángulo recto a la Arduino, que era bastante simple. Por supuesto, me encontré con un problema más tarde debido a esto, pero te hablo de una vez que llego a ese lugar. Cada lado de la soldadura por separado funcionó muy bien, y asegurándose de que cada lado tenía cada uno de los cables necesarios para el lado conectado antes de soldar fue muy eficaz y muy bien trabajado. Me sería meter los cables por los agujeros luego doblarse por lo que quedaría en su lugar. Después de poner un poco de soldadura alrededor de cada uno, me sería recortar el exceso de cable luego volver a soldar todo lo que necesitaba.
