Mi experiencia en la construcción de una antena dipolo Vertical (2 / 8 paso)

Paso 2: Reunir los materiales y herramientas

Materiales

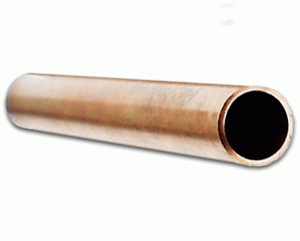

  1. 1 - 3/8 "x 10' duro tubo de cobre (cortarlo por la mitad para hacer radiales de 2-5 pies)
  2. 1 - 1/2 "x 10' duro tubo de cobre (cortarlo por la mitad para hacer radiales de 2-5 pies)

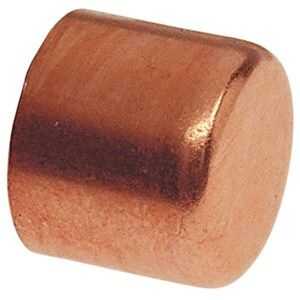

  3. casquillos de cobre de 2-3/8"

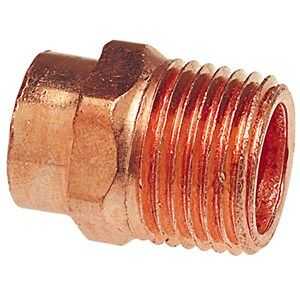

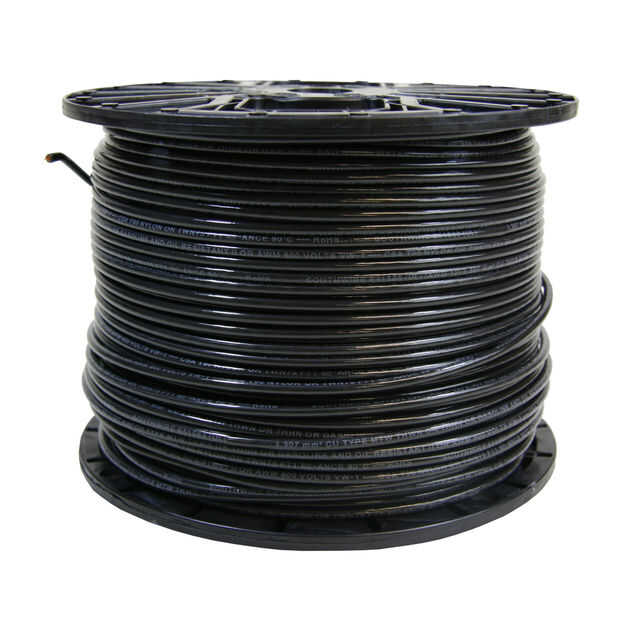

  4. 2-1/2" núcleo sólido de cobre adapters14 macho awg, cable aislado
  5. 1 - 1/2 "x 5" pedazo de tubo de PVC

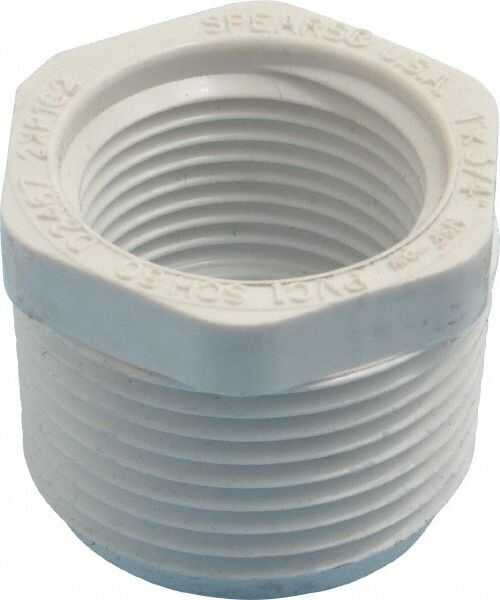

  6. 2 - reductor de 1/2 "x 3/4" PVC

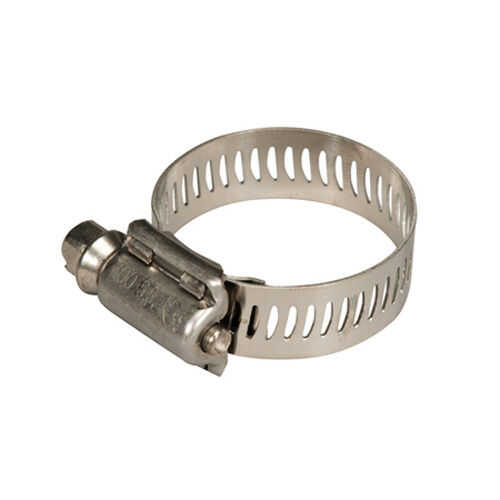

  7. 2 - abrazaderas

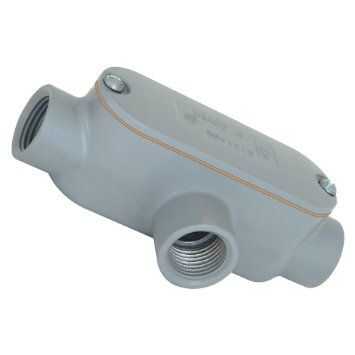

  8. 1 - 3/4 "x 3/4" x 3/4 conducto metálico (no PVC) cuerpo T con tapa y Junta de sello de tiempo
  9. 1 - 3/4 "x 4' de acero negro pipe2 - U pernos 3/4" ancho x 1 1/2 "largo
  10. 2 - pernos de U 1 1/2" de ancho x 2 1/2" de largo

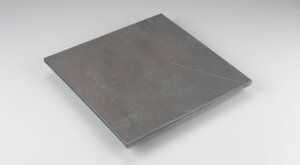

  11. 1 - 4 "x 8" placa de acero suave (o tamaño de lo que necesita)
  12. 50' coaxial el cable coaxial de cable RG8X

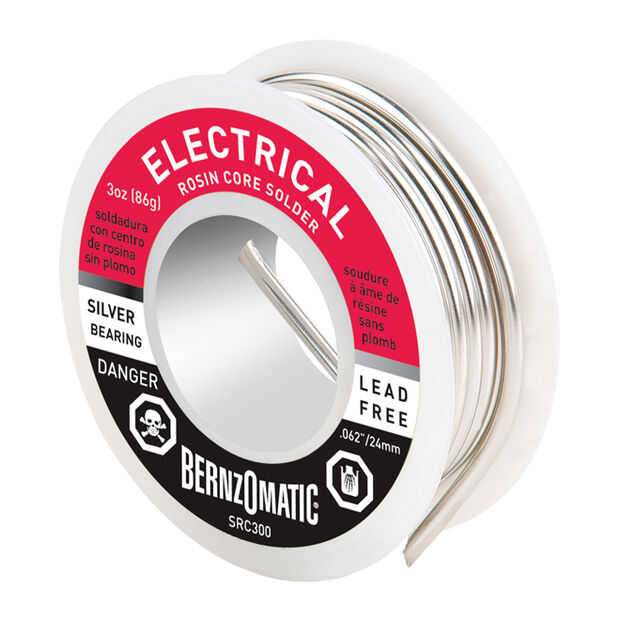

  13. de la soldadura
  14. cinta aislante
  15. 1 - conector PL259 coaxial o conector de lo que cada vez su radio necesita.

Herramientas

  1. taladro
  2. pedacitos de taladro
  3. soplete de propano
  4. la soldadura de hierro
  5. Sierra para metales
  6. tuercas de
  7. destornilladores
  8. llaves de
  9. peladores de alambre
  10. tela de esmeril, cepillo de alambre o papel de lija
  11. cinta métrica
  12. cinta aislante
  13. coaxial puente
  14. Medidor de ROE
  15. Radio
