Paso 9: Final de PCB
Ahora usted puede soldar componentes y puentes de alambre.
Consejos: Cobre crudo es difícil de soldar. Si un PCB ha sentado alrededor de durante mucho tiempo, puede oxidar, por lo que debe ayudar una luz lavado con acetona. Generalmente se me olvida hacer esto, sin embargo.
Algunos cerveceros caseros, aplicar algo que se llama líquido estaño al cobre. No. Es caro.

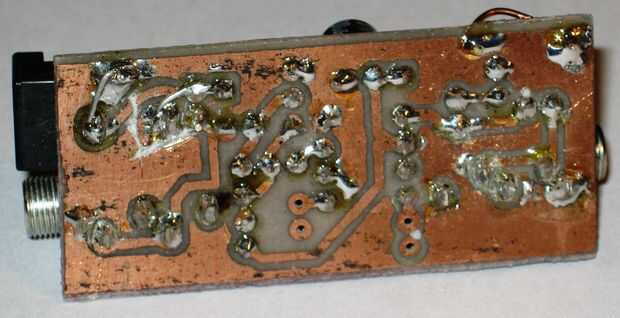

Vea la primera foto. El lado del cobre muestra un corte y un puente. Esto es lo que pasa cuando no completamente su esquema y piezas. Esto fue causado por un elemento personalizado que hice no muy correctamente.
Véase el siguiente cuadro. El costado del componente muestra uno de mis puentes de alambre en vias. El alambre de cobre a la derecha es sólo una conexión a tierra que he añadido para solución de problemas.

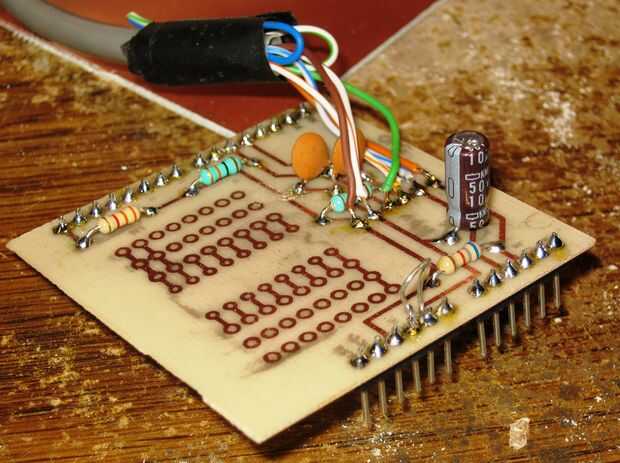

La última foto muestra mi escudo de tiempo de Arduino.
Terminado! ¡ Prueba!
