Mi fabricación PCB (3 / 9 paso)

Paso 3: Proceso de transferencia de tóner

La información de la Junta debe ser transferido a la placa física. Yo uso algo que se llama a transferencia de tóner por una impresora láser. Una impresora de chorro de tinta no funciona para este proceso. Papel brillante también es necesario. Compré papel brillante pero no funcionó muy bien. Así que utilizar papel brillante de las revistas brillante. Páginas deben ser brillante y más fina es mejor.

Ahora, crear las imágenes para impresión en papel brillante.

La vista de tablero en Cadsoft Eagle contiene mucha información que no desea en el PCB real. Aquí es cómo usted limita la información.

Rastro de la capa de fondo

Eagle: En el editor de la Junta, hay un iconito llamado Display (Mostrar/Ocultar capas). Está en la esquina superior izquierda. En él, seleccione < ninguno > haga clic en el (punto culminante) estas capas:

16-fondo

17-pastillas

18-Vias

20-dimensiones

Ahora, sólo la capa del rastro inferior debe ser exhibida. Ver primera foto

Seleccione < archivo >< exportaciones >< imagen >

< monocromo >

600 DPI.

< Ver > seleccionar el directorio y nombre de archivo, por ejemplo, AudioTraces.png que quieras.

Haga clic en < OK > Exportar como imagen.

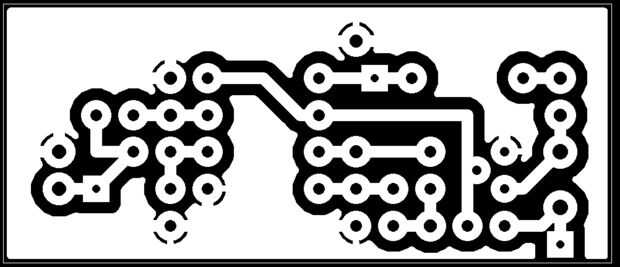

Vea la primera foto.

Vale, ahora se exporta el archivo como un PNG pero me gusta usar archivos JPEG. Así que lo que hago es buscar el archivo PNG, haga clic con el botón derecho del ratón sobre él, seleccione < abrir con >< pintura >
En pintura, seleccionar < archivo >< guardar como >, < jpeg >.

Tenga en cuenta que los traces(copper) están en blanco. Para la transferencia de toner, tienen que ser en negro. Así que es necesario transformarlo. Ahora tengo Adobe PhotoShop Elements. Hay otros programas que pueden hacer esto. Sé que algunas personas usan el programa gratuito GIMP. Pero aquí es cómo hacerlo.

Hacer negativos:

Abierto jpeg imagen con PhotoShopElements

Seleccione < imagen >< cultivo > cultivo < cheque > límite a sólo el contorno rectangular

< Seleccionar > todo

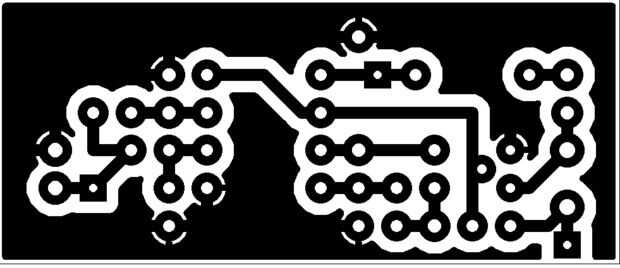

< Filtro >< ajustes >< invertir > Ahora vas a tener huellas negras sobre fondo blanco, véase el cuadro.

< archivo >< guardar como >...
por ejemplo, AudioTracesINV.jpg. Ahora tienes la imagen invertida.

Retoque: Si desea hacer cualquier retoques, utilizo pintura.

Ahora este archivo podría ser utilizado realmente. Pero la mayoría de las impresoras imprime una página de 8.5 "x 11", por lo que se desperdiciaría mucho la página. Así que hacer múltiples copias en una sola hoja. Cada PCB requiere de una imagen, así que puedo hacer varios PCB de una sola hoja.

Hacer múltiples copias:

Abra la imagen invertida con Photoshop Elements

Crear un nuevo archivo base, < archivo >< nuevo > 8 de anchura, altura 10.6 Resolución 600 píxeles
Para ver ambas imágenes, seleccione < organizar > (seleccionar la red) para que la pantalla mostrará ambos archivos

Haga clic en la imagen invertida, < seleccionar >< todo >< Edición >< copia >

Haga clic en el archivo base, < Edit >< pasta > la imagen invertida se copiará en el espacio en blanco

Utilizar el ratón para seleccionar la herramienta mover, mover la imagen a la esquina superior izquierda

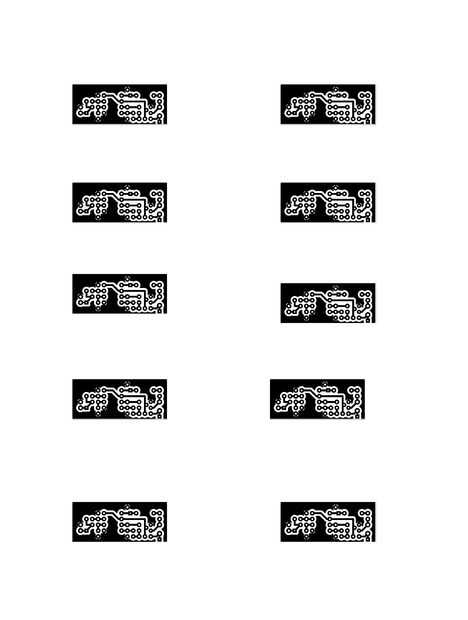

gomas de < Ctrl-V > repetir. Para mi pequeña PCB, generalmente hago 6 o 8 imágenes.

Deje espacio alrededor de los bordes ya que mi papel brillante es menos de 8.5 x 11.
Luego guardarlo. < archivo >< guardar como >, por ejemplo, AudioTracesMulti.jpg

Utilizar MS Office Picture Manager para imprimir

Una muestra de impresión en papel normal, no te olvides de desmarque "Ajustar a página". Esto es fundamental para mantener la impresión el tamaño correcto.

Vea la foto. Es una buena idea para medir el contorno para asegurarse de que tiene el tamaño adecuado. Y buscar problemas.
Si no es el tamaño correcto, averiguar la diferencia. Yo tuve uno que fue de 5% a las pequeñas. Así que en MS Office Print Manager cuando usted está listo para imprimir:
Seleccione < Opciones > Propiedades de la impresora, papel de < >< escala de OK > Opciones > 105 < % ><

Resumir: la imagen de la huella de Cadsoft Eagle necesita convertirse en un 'negativo' (blanco es negro y negro es blanco) necesita encontrar un programa y método para hacer esto. También puse seis a ocho copias de esto en una página para que la impresora se imprime múltiples copias en una hoja de papel.

Impresión brillante:

Aquí es la configuración que usé para mi impresora Laser. Este proceso no funciona con una impresora de chorro de tinta. La idea es que usted quiere tan negros como sea posible y sin ajuste de escala.

Configuración de Samsung ML-1865W

Básico: Calidad: mejor

Papel: Opciones de escala: 100%

Gráficos: Oscurecer el texto, todo texto negro

Borde fino

Ahorro de tóner: Off

Oscuridad: oscuro

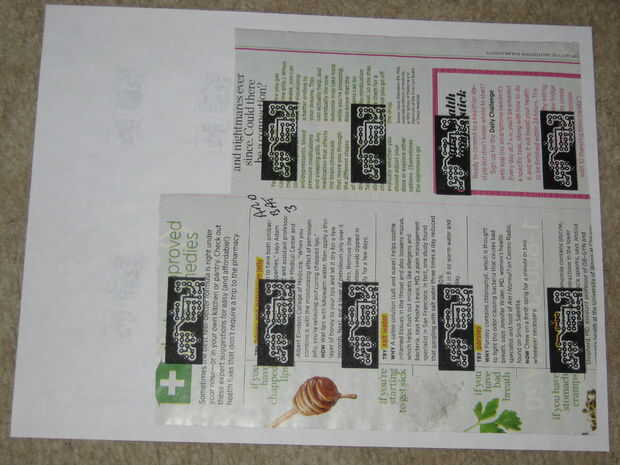

Yo había mejor suerte con las revistas brillante como el día de la mujer. Mi impresora no es un plano y el papel brillante era demasiado débil para correr a través de él por sí mismo, así que tomó una hoja de la revista y pegadas a una hoja normal de papel. Es mejor utilizar una página que es sobre todo blanco, por lo que es más fácil ver donde su imagen está en el brillante. Vea la foto. Aquí una de las imágenes brillantes ya retirada y corte para arriba, pero yo había grabado la parte inferior y la parte superior antes de la impresión.

Pega esto en el soporte de papel de impresora (en mi caso, el lado brillante hacia arriba) e imprimir.

Retoque: Si cualquier retoque es necesario, utilice un rotulador.
