Paso 5: Grabado en capa superior

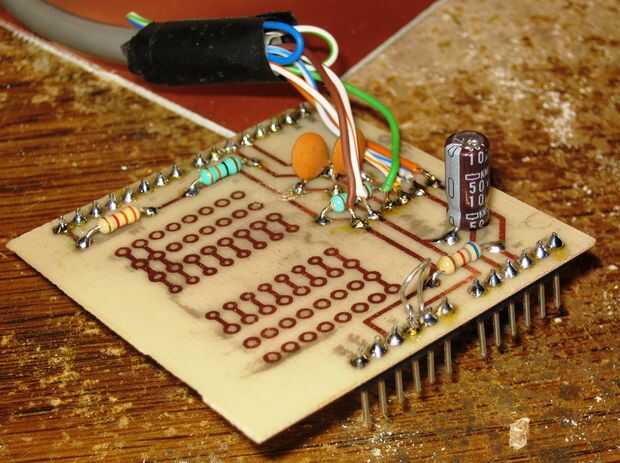

Por lo que me estaba haciendo un escudo para un Arduino. Vea la foto. Escudos requieren pernos de encabezado que se extienden por debajo de la PCB, pero los componentes son generalmente en la parte superior. Este es un problema para los PCB cara sola. Si pones las huellas en la parte inferior, los componentes se soldadura normalmente pero, ¿qué acerca de los encabezados? Será una opción es para insertar los encabezados pero no completamente al ras para que haya un espacio entre el aislante de la Rúbrica y el PCB. Por lo tanto, puede soldar los pins de cabecera allí.

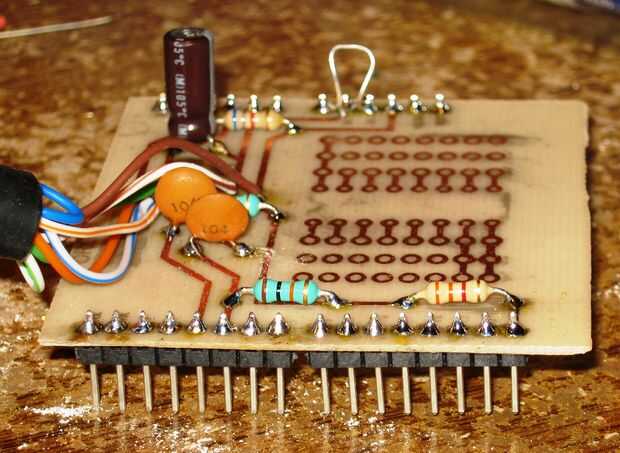

Este escudo me decidí por un método diferente al poner las huellas en la parte superior. Esto facilita la soldadura de las cabeceras, pero los componentes tienen que ser soldadas en la parte superior. Esto es bastante fácil para resistencias, condensadores y cables como mi circuito protector.  Es más difícil para zócalos IC y pasadores de cabecera.  Tienes que decidir que camino es mejor para usted.

Procedimiento:
En águila es tablas, hacer Autorouting, seleccione parte superior - y fondo es N/A. Esto es contrario del método anterior.
Guardar rastros, del mismo modo que anteriormente. Los rastros será rojos.
Guarda la imagen como la anterior.
Pero al convertir la imagen, deben invertir y voltear (Horizontal) como lo hace con la seda.

Seda: ADVERTENCIA: No trate de poner la pantalla de seda en el lado con los rastros. Me lo probé y tuve los siguientes problemas. Uno. seda las pastillas así que usted tendría un momento difícil a ellos. Dos, los rastros de cobre son ligeramente más gruesos que el tablero crudo así la floración femenina tendrá un tiempo más difícil para llegar a la Junta cruda.

Si poner la capa de seda en la parte inferior, a continuación, invertir, pero no voltear. O se puede hacer sin una seda que es lo que hago.

Resumir: la capa de traza es como la seda y la seda es como el rastro.
