Paso 6: tableros del circuito impreso (PCB)
Compré mi PCB en blanco en ebay por supuesto. Es solo-lado (cobre por un solo lado). Véase el cuadro

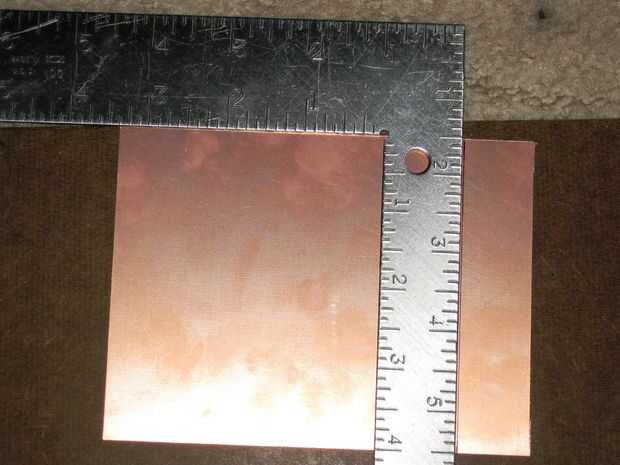

Corte PCB: Hay un montón de ideas de Internet sobre corte de PCB. Me gusta usar una regla de acero.

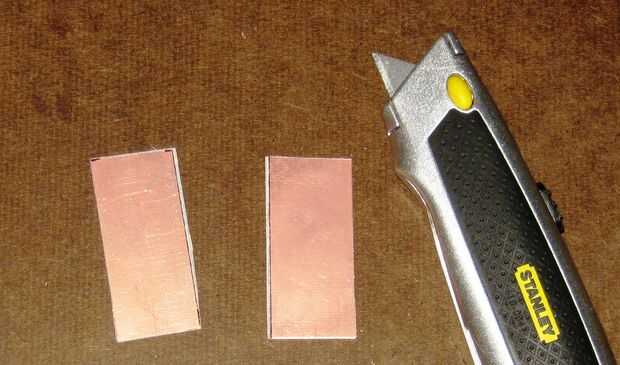

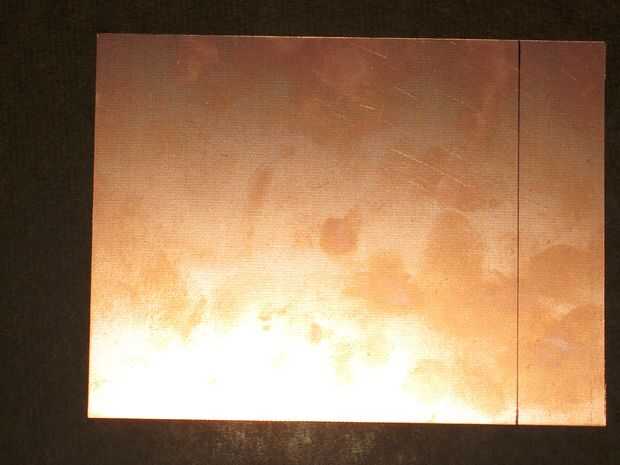

Ver fotos. Como marcar y marcar de ambos lados, luego con cuidado doble los lados hasta que se rompe aparte. Como se puede ver, no hice un buen trabajo de alinear mis marcas de puntuación.
*********************************WARNING********************************************************
Cuando se utiliza acetona, siempre deberían guantes y utilizar en un área ventilada.
*********************************WARNING********************************************************
Limpieza de PCB de cobre:
Frote con Scotchbrite
Limpie con acetona en una toalla de papel
Una vez limpiado no toque la superficie de cobre
Colocar el brillante rastros:
Cortar el contorno brillante ligeramente más grande que el PCB para tener algo en cinta a la pongo con los rastros de negro para arriba.
Coloque el corte PCB sobre él con el lado de cobre hacia abajo.
Alinee el PCB sobre el contorno.
La PCB para el papel brillante de la cinta para que no se mueva.

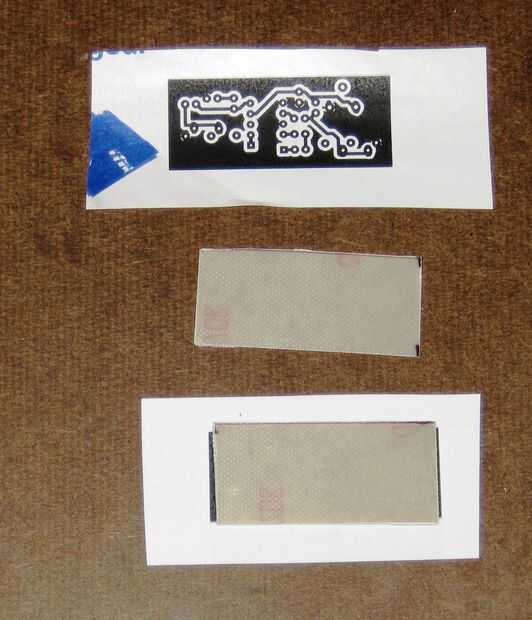

Vea la foto. La parte inferior muestra lo que un mal trabajo lo hice cortando el PCB pero es suficientemente grande para todos los rastros.
A continuación se que desea transferir el contorno de la PCB.
Transferencia de toner:

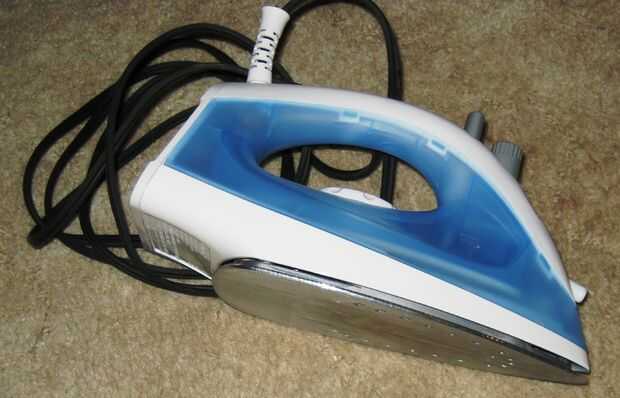

Gire a la plancha de ropa al ajuste más caliente. Vea la foto.
Espere hasta que la plancha está caliente
PCB del lugar sobre una superficie plana dura con papel brillante que. Utilicé el contador del fregadero en
mi cuarto de baño.
Lugar y prensa de hierro sobre papel/PCB
Irte encendido por 30 segundos
Con punta de hierro, presione todo PCB varias veces

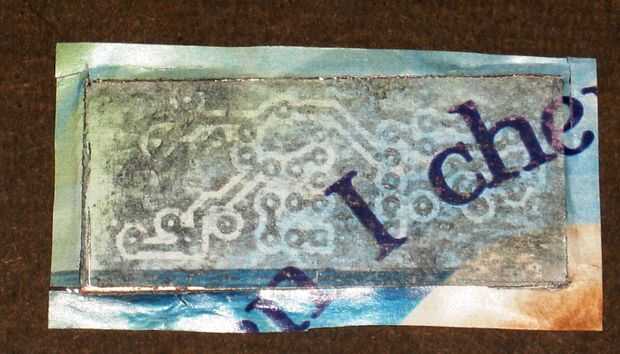

Si ha utilizado la revista brillante, debe comenzar a ver un pico a través de los rastros
Véase el cuadro
Hierro más
Es probablemente muy caliente en este tiempo así que ten cuidado.
Retire la cinta (utilicé mi cuchillo para cortar el papel a la forma de PCB,
luego se retira la cinta de la PCB)
Remoje en agua y frote con un cepillo de dientes
El papel debe salir dejar rastro negro en el PCB

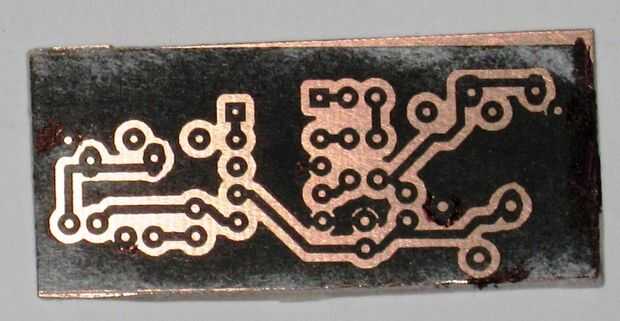

Vea la foto. Utilice un rotulador para retocar si es necesario.
Nota: ¿Si hay un problema con los rastros, puede limpiar los rastros de con acetona y repetir el proceso desde que hizo las copias múltiples, derecho?
Vea la foto. Se pueden hacer retoques con un rotulador. Para este PCB que tenía que hacer parte de la transferencia más grande como el conector que estaba usando tenía clavijas planas en lugar de redondo y no pude averiguar cómo hacerlo en Cadsoft Eagle por lo que hice en el PCB.
