Mi fabricación PCB (7 / 9 paso)

Paso 7: Grabado de PCB

La aguafuerte es el proceso de eliminar el cobre de donde no desea. El principio para la transferencia de toner es que la tinta láser describe las huellas que desea. El grabador elimina cobre excepto donde hay rastros de tinta láser, luego la acetona quita la tinta laser.

Usar el grabador de seguir por este Instructable:

/

*********************************WARNINGS***************************

El ácido muriático es peligroso. No respire los humos

Hacerlo al aire libre o en un área ventilada

Uso de utensilios, envases y botellas de plástico. NO METAL!

Vierta el peróxido de hidrógeno en primera

REGLA: Siempre añadir el ácido (AAA) luego agregar el ácido muriático

*********************************WARNINGS***************************

Dos partes el peróxido de hidrógeno (3%)

Una parte el ácido muriático (31%)

Aguafuerte:

Grabador de la mezcla en un envase de plástico lo suficientemente grande para el PCB

Lugar de PCB en contenedor

Supongo que ayuda a remover solución

Espere hasta que el cobre está grabado de entre rastros. Esto puede tardar 30 minutos.

Nota: El Instructable dice que usted puede usar este grabador una y otra vez. No he tenido suerte haciendo eso. No deseche el viejo grabador o lavarlo. Reciclaje de residuos peligrosos.

Ahora tienes un PCB grabado con huellas negras. Usando un embudo, vierta el grabador en una botella de plástico con tapa.
Lave el recipiente y la placa con agua.
Poner algunos acetona en una toalla de papel y limpie el tóner negro.

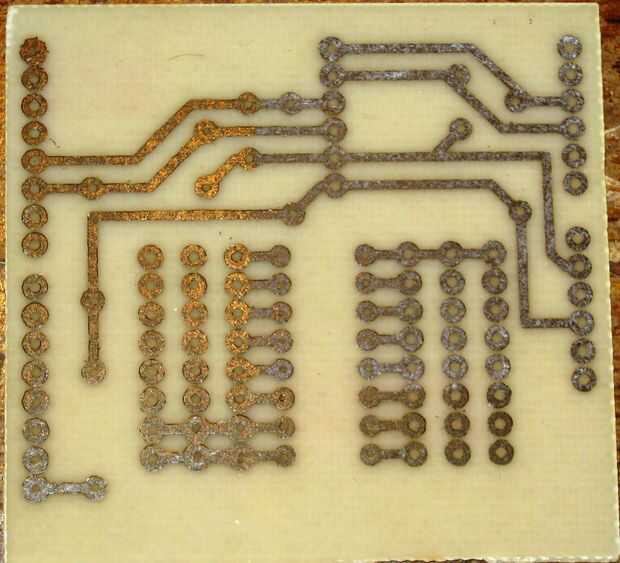

Véase el siguiente cuadro. Este es un PCB grabado al agua fuerte y limpio.
