Mi "Nueva" Instalación Solar

esta es mi segunda versión de la energía solar.  La primera versión puede verse en mi instructable

Que no Tomé fotos mientras yo estaba la construcción de esta unidad, porque tenía que hacer varios cambios como que estaba construyendo.  Si tuviera este instructable tendría 100 páginas, por lo que estoy mostrando mi producto casi terminado.

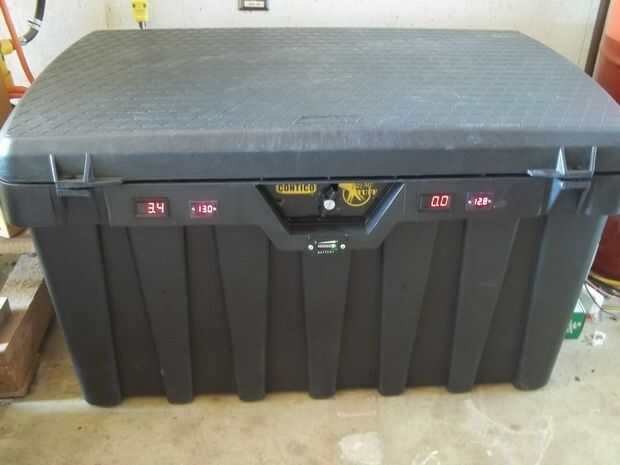

En esta primera página que está viendo la bolsa cerrada.  Esta bolsa es una bolsa de Contico 50 galones con tapa de cierre.  Usted puede encontrar estos en la mayoría las tiendas de mejoras para el hogar.  Lo hice mucho antes de escoger este totalizador.  Fue la única bolsa que me daría el espacio interior y la fuerza para soportar el peso de los componentes dentro.

Hay 5 metros en el frente, esto me da la capacidad de saber lo que está sucediendo en una instancia.  A partir de la izquierda, el primero es la lectura del amperio de la energía solar que viene desde mis paneles solares. El segundo es la tensión de los paneles solares. El tercer metro, debajo de la cerradura, es un medidor de la batería como un carrito de golf tendría que muestra el porcentaje de batería en pasos de 10%. 4 es el amperaje está dibujado desde el Banco de baterías.  El último medidor de la derecha es el nivel de voltaje de la batería.  De un vistazo puedo ver el poder de la energía solar, hacia fuera desde el Banco de baterías y cuánta energía está en el Banco de baterías.  He conseguido estos metros en eBay, por lo que no es el mejor pero funcionan para lo que estoy usando para.  Los metros de amp son un poco apagado.  Usted puede ver que el metro 4, amperios desde el Banco de baterías, dice 0.0.  Esto no es correcto, no hay realmente un amperaje de acerca de 0,5 debido a los metros son sobre todo el tiempo. Los metros no tienen que ser todo el tiempo, pero quería que todo el tiempo.
