Mi "Nueva" Instalación Solar (6 / 7 paso)

Paso 6:

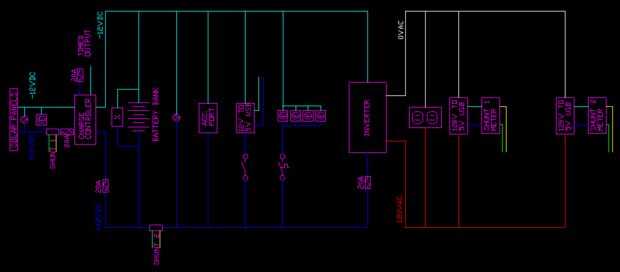

Este paso tiene los diagramas de cableado.  He publicado una imagen de diagrama como un archivo .dwg.  Puede abrir el archivo .dwg con AutoCAD o draftsight.  Si no tienes AutoCAD puede descargar draftsight gratis en:

http://www.3ds.com/products-Services/DraftSight/download-DraftSight/?xtor=sec-6-Goo-%5B%5D-%5bold%5D-S-%5bdraftsight%5D&gclid=CJ3hgJazt7oCFcYRMwoddn4Asw

Utilizar draftsight para todos mis dibujos que ves en mi instructables.
Siempre hay adiciones y mejoras que pueden hacerse con un sistema como este.  Planeo hacer un panel solar que se montará en la tapa de la bolsa por lo que si tomé esta bolsa conmigo todavía tendría un pequeño panel solar.
También me gustaría integrar un grid tie inversor.  De esta manera cuando el Banco de baterías está lleno la potencia extra puede empujar hacia atrás en mi casa para ser utilizado.  Pero antes de que puedo hacerlo necesito más paneles solares.  Hay siempre trabajo por hacer...
