Mi "Nueva" Instalación Solar (7 / 7 paso)

Paso 7: Actualiza 02/03/14

Este es mi adiciones que he añadido, a partir del 02/03/14.

Hasta ahora cuando las baterías están llenas el controlador de carga desconéctelos y la potencia de los paneles no hizo nada.  No me gusta perder esta energía adicional.  Al llegar a este punto tienes varias opciones:

1. no hacer nada.
2. Añadir más baterías.
3. utilizar el sistema más.
4. Añadir una carga de diversión.

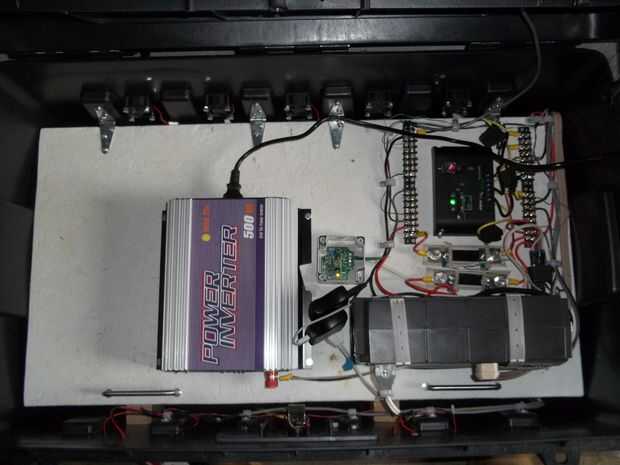

Decidí ir con opción 4.  He añadido un regulador de carga de diversión, un relé, y una red vinculada inversor.

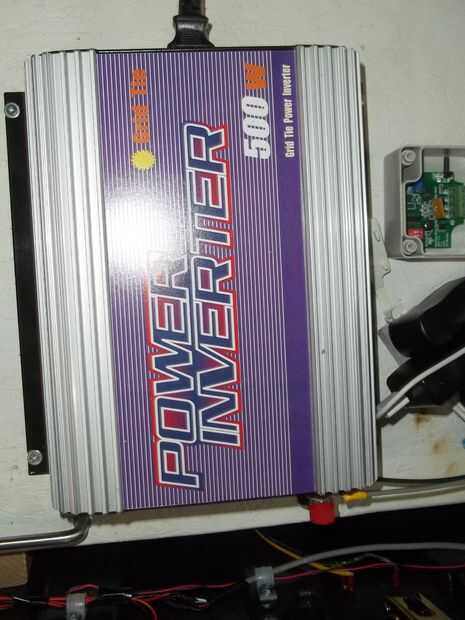

-el inversor Grid Tie conseguí en Ebay.

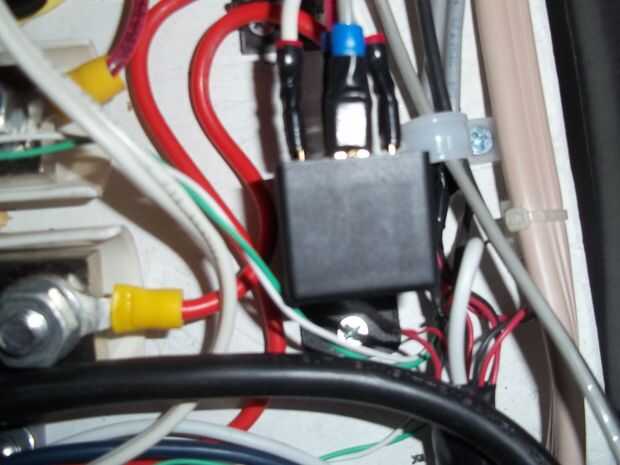

-los relés, 40 Amp 12 v 5 pines, conseguí en Ebay porque necesitaba múltiples relés para otros proyectos también, pero también puede obtener estos mismos relés en un almacén de piezas de auto.

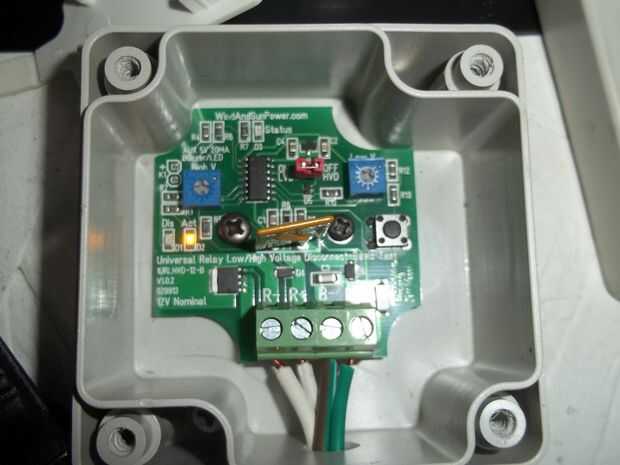

-el tablero de control, conseguí en Ebay.  Es hecho por Windandsunpower.com en el http://windandsunpower.com/Store/Controllers/Other/1URLHVD-12-Basic

-el cuadro de que la tarjeta está en i consiguió de automationdirect.com en http://www.automationdirect.com/adc/Shopping/Catalog/Pushbuttons_-z-_Switches_-z-_Indicators/22mm_Plastic/22mm_Pushbutton_Enclosures/SA100SL

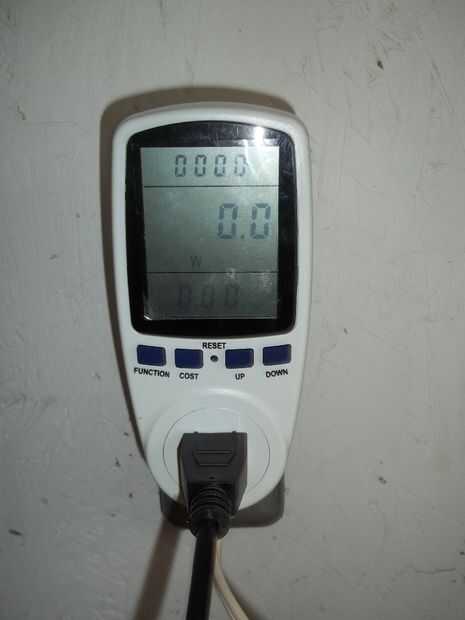

-También puse un medidor de vatios modo que yo puedo hacer un seguimiento de la cantidad de energía lo tengo guardado.  Este medidor tiene un entorno donde entras en cuánto su tarifa de la energía es, entonces los múltiplos dicho valor por el poder que ha ido a través del medidor.  Mostrar el total en la pantalla.

Decidí ir con la configuración de controlador de carga de diversión así que podía usar todo el poder que están haciendo mis paneles.  decidí desviar la potencia extra en un grid tie inversor.  lo que hace el inversor es convertir la CC de 12 voltios a 120 voltios AC.  hay un cable que se enchufa en un enchufe standar de 120 voltios, entonces empuja la energía se puede convertir nuevamente en la red eléctrica.  Realmente había conectado el medidor de vatios en la pared, luego enchufa el inversor para tener un total de la energía que lo tengo guardado, y en el momento estoy escribiendo esto que lo tengo guardado un entero $0,31.

he visto otras personas que allí desviación el exceso de alimentación a un calentador en un tanque de agua.  otros utilizan una resistencia de calentador de aire de calor.  hay un montón de cosas que usted puede hacer con esta potencia extra, decidí ir a la dirección de lazo de rejilla.

La adición de la placa de circuito y relé devorará algunos amperios durante un tiempo de años.  Si desea usar cualquier potencia extra no siempre puede instalar un interruptor lo suficientemente grande para manejar los amperios y cambiar manualmente entre las cargas.  pero para ello necesita siempre ser su sistema de vigilancia.  a mí el comercio fuera de perder algunos vatios en la automatización compensa la pérdida de potencia intentando controlar manualmente su sistema.

Algunos de ustedes pueden preguntar cómo funciona este sistema de derivación.  es muy fácil.  Cuando las baterías están bajas se cargará de los paneles como normal.  Cuando las baterías están llenas el control tablero de ver esto y activa un relé que está en la línea positiva de los paneles a su controlador de carga.  Este relé de conmutación envía energía a otro dispositivo que usted elija, en mi caso el grid tie inversor.  Cuando la caída de las baterías en porcentaje el relé se desactiva, enviando energía hacia el controlador de carga. el tablero de control que estoy usando tiene 2 diales para el relé de conmutación.  una esfera establece el punto de que su relé se enciende, la otra establece el punto cuando el relé es apagar.

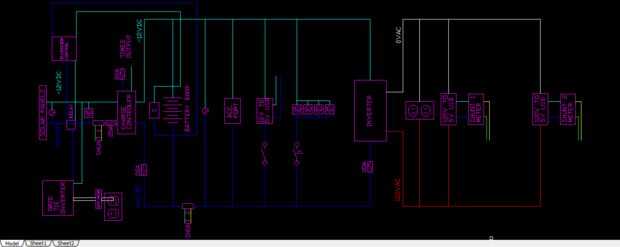

He añadido la letra eléctrica actualizada de cómo tengo cosas conectadas.  puede ser difícil de ver, así que también añadido el. Archivo DWG. Si no puede abrir el. Archivo DWG que es un enlace a un programa llamado Draftsight.  es un programa cad gratuito.
