Paso 1: Se trata de auto bastante aclaratorias.
Hice un detalle mucho más amplio de los problemas, conectados con la industria de combustibles fósiles e ineptos ministros de Australia y el síndrome de grasa pal palmadas de corrupción e ineptitud en política australiana aquí:
http://Suker-Punch.blogspot.com.au/2016/04/My-entr...
Mi entrada es un sistema de generación térmica solar directa
simple para producir infinitamente escalable y produce electricidad y agua o aire comprimido (y mucha agua), a las turbinas de impulsión centrales.
Una de las características fundamentales de la misma es la capacidad de estratificar el agua caliente almacenada para la generación de energía de tiempo de noche.
Mi sistema puede proporcionar un poder prácticamente ilimitado y agua dulce a muy bajo costo, con una vida de servicio por unidad de un funcionamiento continuo de 40 a 50 años.
Este sistema utiliza baja tecnología establecida y probada para generar electricidad y agua en grandes cantidades, que también pueden ser almacenadas como hidroeléctricas y similares. También puede almacenar es propio calor residual para la conversión de tiempo de noche nuevamente dentro de electricidad y agua.
Es infinitamente escalable en forma de galleta cortador de la plantilla.
Permite el uso de generación distribuida, así como la recommisisoning o la conversión de las plantas de carbón para correr aire comprimido, en lugar de vapor.
El subproducto directo desde el sistema de refrigeración es agua dulce.
Este sistema crea electricidad verde limpio y agua en abundancia - que son urgentemente necesarios.
Cada unidad tiene la capacidad de generar en promedio 300 kW. (probablemente ~ 500Kw + en las zonas tropicales)
OK ahora a las notas técnicas:
El diseño tiene varios criterios. Utiliza todas las piezas como pistones, bola y los rodamientos de rodillos etc. acero o hierro.
Tiene que ser montado muy limpio - esto significa que el fluido de trabajo, puede llevar los lubricantes y el filtro sólo es necesario es un imán, permitiendo los lubricantes sólidos en el líquido lubricante circule indefinidamente.
Esto significa que las máquinas nunca se desgasta.
Es significativo punto número uno.
Punto número 2 es el siguiente.
El fluido de trabajo necesidades tiene 3 componentes principales.

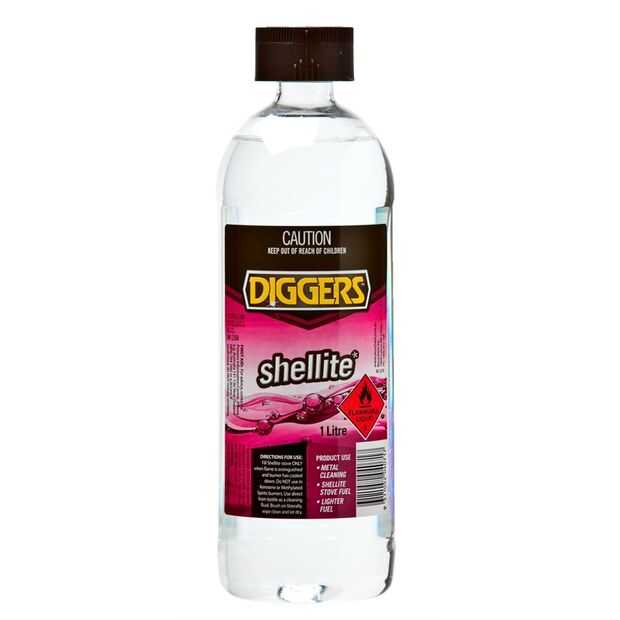

Tiene el fluido de baja temperatura "ebullición". Esto es parafinatic dulce luz nafta - o Shellite.
El Material Safety Data Sheet en él:
Nafta (petróleo), fracción ligera tratada con hidrógeno
Que contienen N-hexano y etilbenceno
PROPIEDADES DE LA SECCIÓN 9 FÍSICA Y QUÍMICA
Punto de ebullición 50-135 * C
Ves porque las temperaturas de las fuentes de calor y "líquido de funcionamiento" son mucho más bajas en las centrales geotérmicas, que utilizan "hervida nafta" como el "vapor" para alimentar las turbinas de...
Puedes ver el agua cuando hierve, se convierte en "vapor" y es sólo utilizable en alrededor de 2200Kpa (200 PSI) entre las temperaturas de 420-450 * C - otro sabio el vapor que contiene gotas de agua, que al golpear las láminas de turbina de alta velocidad, las gotitas de agua, físicamente erosionar la tubería y las válvulas y las cuchillas; y ningún más de 450 * C, el agua comienza a disociar en oxígeno (se oxida hacia fuera el acero muy rápido a altas temperaturas) y el hidrógeno (= posiblemente enorme explosión de la explosión y problemas de fragilización por metal)
Desde las centrales geotérmicas funcionan en una gama de temperatura mucho más baja, utilice "Shellite" o luz dulce destilados nafta, su fluido de trabajo, en lugar de agua y vapor.

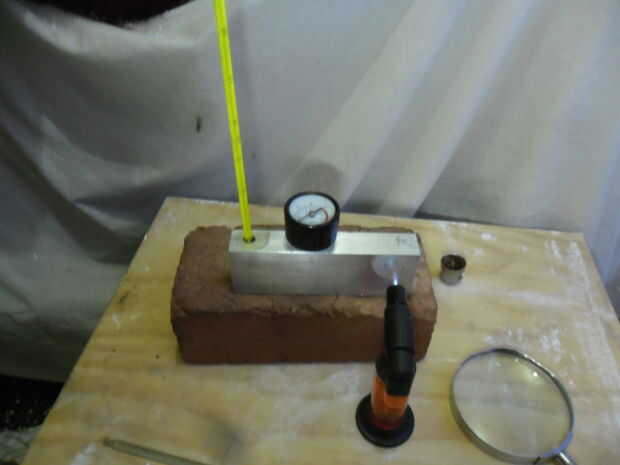

Puesto que la experiencia es mucho mejor profesor que días de académico dedicado estudio - en relación con la termodinámica, los cocientes de la presión y la temperatura etc.... Perforé un bloque de aluminio (como inventado por Humpty Davros, líder de los Daleks), con 2 orificios.

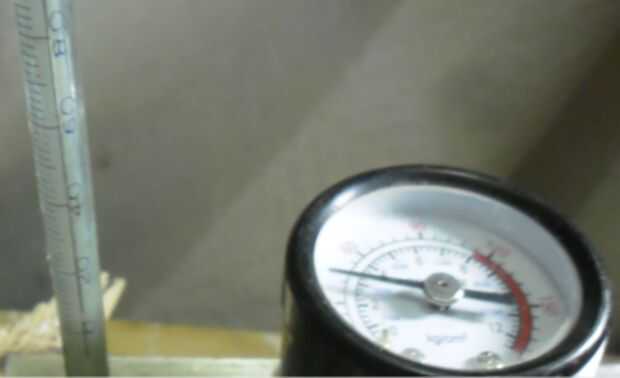

Un agujero parcialmente lleno con nafta y luego montar un manómetro y el otro agujero que llené con limpian aceite de motor para conducir el calor a los termómetros de mercurio.
Se utilizó un simple encendedor de butano para calentar el aluminio.
Puedes ver que el sistema utiliza enormes rollos de tubería de polietileno agrícola al calor
agua, al sol, bajo una clara poli carbonato cubierta - y luego el calor se transfiere al fluido de trabajo que se convierte en vapor "hidrocarburos", que empuja los pistones.
De izquierda a sus propios fines, agua hervirá en tubería de polietileno, en funcionamientos rectos, en un día de verano caliente.
Tubos de poli dura por décadas, así que idealmente, la mejor opción para la estabilidad del sistema es mantener el tubo de corriente alrededor de 80 * c.
A 80 * C, la nafta se reduce para producir alrededor de 250Kpa presión manométrica (35 PSI) - que está a la misma presión que el aire dentro de la mayoría de los neumáticos...
Si esta presión se alimenta en un pistón de diámetro de 20cm, la fuerza ejercida en ese pistón levantaría 770Kg o lbs 1700.
Ahora se trata de cómo funciona el sistema, como se muestra en los diagramas siguientes.
MMM Kay.
Este es el principio general, exponiendo los hechos, con sujeto a variación.
La "energía" de la luz del sol, está calibrado para ser un promedio sobre toda la superficie expuesta de la tierra - lo que significa que la fuerza máxima ligera al mediodía, alrededor del Ecuador, a los más débiles de luz sobre el horizonte, se promediaron a 1000W un metro cuadrado.
Lo que significa esto trabajaba muy bien en el Ecuador, climas tropicales y hasta las latitudes más mayor y menor - sobre todo durante el verano.
No importa, este sistemas derivados (electricidad) o aire comprimido y agua dulce, pueden transmitirse a estas áreas muy con éxito, a lo largo de las líneas eléctricas ya existentes.
El tamaño de la unidad de recaudación, fue elegido sobre la base de sentido.
Así, en un tubo de polietileno negro, sería en una bobina de 20 metros, tenemos un área de la colección de 400 metros cuadrados. O te vas de la constante solar, tenemos un área de colección de 400.000 vatios - o 400 kilovatios, al mediodía, más o menos perpendicular al sol.
Así que si suponemos que estamos en la latitud de Melbourne Australia, dado que el sol se levanta y fija, vamos a decir en el 6:00 y 18:00 (por conveniencia) que permite una hora caliente en la mañana y enfriamiento durante la noche y la generación de energía pico mediodía, esto significa recibimos energía utilizable desde aproximadamente 7:00 a aproximadamente 17:00.
Este tiempo de ejecución activa y la energía de entrada, por supuesto aumenta más cerca al Ecuador y disminuye más lejos del Ecuador.
Pero con seguridad podríamos decir que de 7:00 a mediodía y luego a 17:00, nos podríamos cosechar 200Kwh en promedio a través de todo el día.
Yo diría que la eficacia de conversión sería unos 70 a 80% tal vez, sobre todo, a la salida de 160Kwh a través de todo el día.
Una máquina segador del diámetro de 20m sería suficiente, basado en el consumo de electricidad hogar 2014 en Australia de 5,8 kWh por año. poder sobre 32 casas.
El otro elemento de diseño que es fundamental, es que el calor escape, puede usarse de varias maneras, que es fácil de cambiar entre los dos.
Puesto que hay escasez mundial de agua y carbón y vapor impulsado por generadores, es realmente malo ser derrochador, sin imaginación y generalmente despistado para el desguace el hardware de buenas condiciones, como las turbinas de vapor y los generadores y el equipo de transmisión.
La belleza de este sistema es que tengo una preferencia por el diseño del motor de pistón se entiende bien, ya tenemos la capacidad de fabricación global de millones de motores, con las variaciones sólo reales para optimizar el movimiento largo, ajuste la sincronización de la válvula para funcionar como un motor de vapor en lugar de un motor de combustión interna y conexiones de gas apretado dentro y fuera de los motores.
Y como la única variable es la entrada de energía solar, en el agua llena la bobina, así regula la entrada de energía para el intercambiador de calor, lo único que debe ser un elemento esencial para que el motor de "vapor", para ser capaz de realizar en una amplia gama RPM.
Aquí está la belleza de mi diseño del fluido de trabajo.
Como estamos usando luz nafta (Shellite / fluido) que tiene un punto de ebullición de 50 * C y una temperatura de trabajo agradable, de alrededor de 80 * C, podemos mezclar en un lubricante compuesto por 100ml de aceite de motor mineral 30W, con 10 gramos de cobre antiagarrotante polvo y 10 gramos de PTFE (Teflon) para 1 litro de nafta ligera.
Esta mezcla, cuando se pasa como un todo, a través del intercambiador de calor, se convierte sobre todo a gas, con una niebla de aceite,
Si los pistones corona cóncava se perforan con un pequeño agujero, suficiente lubricante niebla rociará hacia abajo en el eje de la muñeca y el cigüeñal, que con una bomba de vacío, en lugar de una bomba de presión de aceite, el lubricante puede dibujado desde el motor, a través del cigüeñal y volvió a la circulación.
El gas de escape se pasa a través de un intercambio de calor por evaporación, donde da su energía al agua salada (agua de mar o salmuera) y el agua caliente se enfría por la evaporación.
El gas de escape también puede utilizarse para calentar agua tanked, de manera estratificada, dejando una capa de profundizar progresivamente en agua caliente. Así con una pérdida de energía de un 30%, si 10 unidades de recolección solares transfieren su energía a los tanques durante el día, entonces 7 unidades de aprovechamiento solares, puede ser impulsado por la energía de calor accumlated durante la noche.
Si seleccionamos la necesidad de generar aire comprimido, se desprende de muchos recolectores múltiples, el proceso de compresión de aire, genera cerca del 60% de calor energía, que se puede utilizar ya sea generar más agua, o puede ser almacenado en los tanques de agua caliente.
Así rápidamente se recircula el fluido de trabajo, es muy baja densidad de energía, de ser enfriado a 45 * C y luego recalentar a aproximadamente 80 * C - para conducir un "motor de vapor de hidrocarburos" que se puede utilizar para impulsar un generador eléctrico y un compresor.
El producto es mucha electricidad y una gran cantidad de agua dulce o con aire comprimido junto con un gran muchos otros recolectores, para conducir las turbinas una anteriormente carbón central y asombrosas cantidades de agua dulce.
Sobre todo, es bastante fácil, que todas las instalaciones de fabricación existen para todos los componentes.
Yo veo las cosas como todos los componentes y sistemas, en todo color, 3D, animación completa, múltiples perspectivas, si quieres que dar y compartir los detalles de todos los componentes y cómo ejecutarlos, sólo mándenme una línea.
Es tuyo, es de todos.
