Paso 5: Conecte los cables de

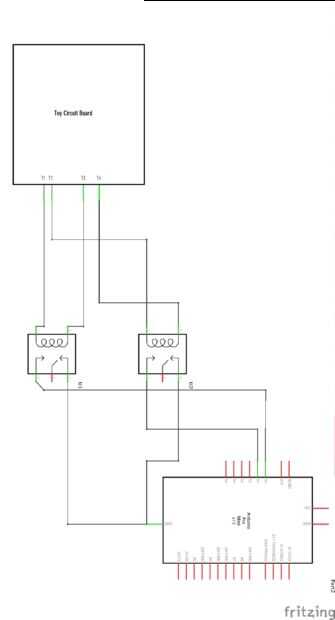

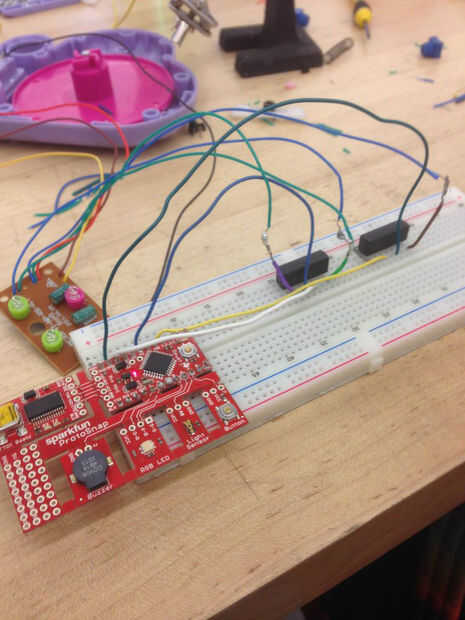

Coloque los componentes en sus correspondientes cables según el esquema.

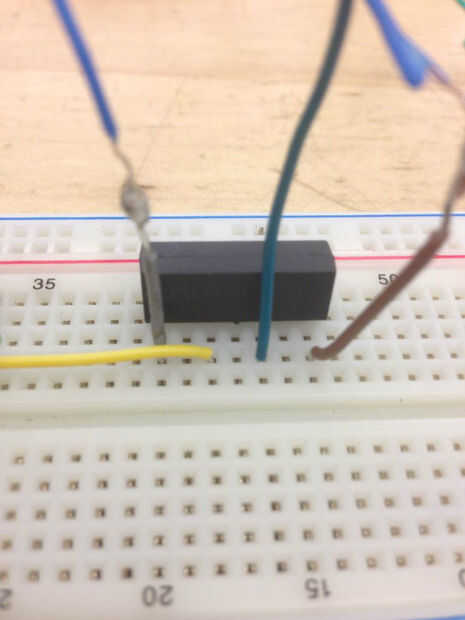

El relé es elegido como reemplazo de los interruptores en el circuito original del juguete. En la imagen de arriba, los cables más a la izquierda y derecha se conectan a un interruptor en el juguete. Los dos internos ir a uno de sus puertos y GND (masa) en la placa de Arduino. Los puertos que estamos utilizando son A0 y A1. Relés son no polarizados, la orden de GND y el puerto es arbitraria, como están en el centro.
Las funciones del relé al recibir una señal de Arduino, que completa el circuito cuando el interruptor se enciende "". Los controles que el puerto está activado y que nos permite, a su vez, que el interruptor de control de Arduino.
