Paso 5: Construir el circuito
El VCO en el chip está siendo controlado en gran parte por una serie de cuatro potenciómetros que están siendo caminado a través de en secuencia por un contador de década 4017. La sincronización para el contador de década está siendo controlada por un chip 555 temporizador. Esto puede ser acelerado y ralentizado con un potenciómetro. Básicamente, se trata de un secuenciador. Cuando se cambia la posición de cada una de las perillas del secuenciador, cambia el voltaje que del chip 76477 recibe en el pin 16 y este a su vez cambia la frecuencia de salida de la nota de audio.
También, entre el circuito del secuenciador de paso 4017 y 46477 chip son una serie de 8 botones de arcade. Al pulsar uno de estos botones, desconecta el circuito secuenciador de la viruta 76477. El botón envía su propio voltaje al pin 76477 VCO en su lugar. Estos 8 botones, son básicamente hard-wired para formar una escala musical. Esto permite diferentes notas para ser presionado e interrumpir el secuenciador. También hay un interruptor que desconecta el secuenciador de la 76477 totalmente y te permite jugar estos 8 botones como un teclado musical.
El último aspecto clave del circuito principal es filtro de paso bajo en la salida. Esto suaviza la dura onda cuadrada producida por el chip 76477 y hace un poco más listenable. La cantidad de filtración es fácilmente controlada por un potenciómetro, y girando esta hacia adelante y hacia atrás rápidamente, usted puede conseguir extraños efectos wah-wah.
Aparte de todo eso, hay algunos componentes para la regulación de la energía. Diferentes aspectos del circuito están operando en 4.5v, 5v y 9v.
El resultado final se envía a un amplificador modificado del Radioshack. El hack clave aquí consiste en saqueando el potenciómetro/interruptor rotativo. El interruptor es hardwired en, y el potenciómetro es reemplazado con un atenuador de luz resbalando.

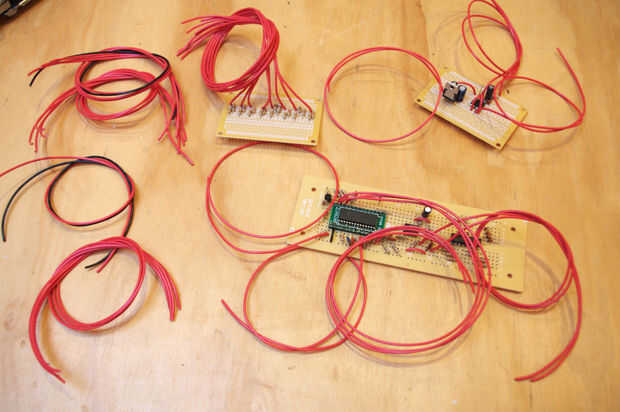

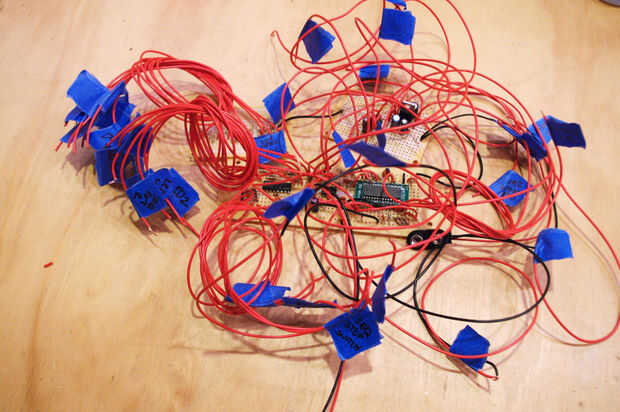

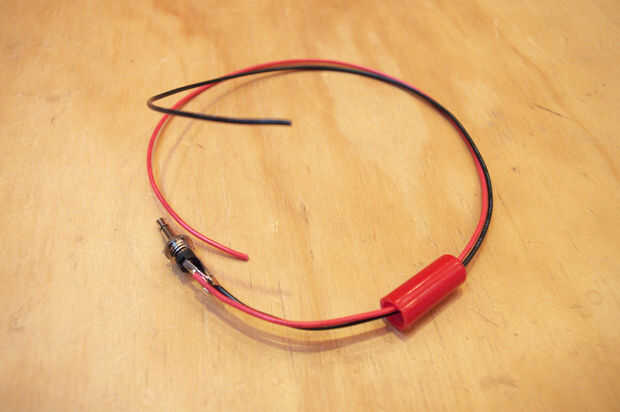

Por ahora, no se moleste en conectar todos los componentes que necesitan montarse en el caso. Sin embargo, conecte todos los cables necesarios para conectar estos componentes más tarde.

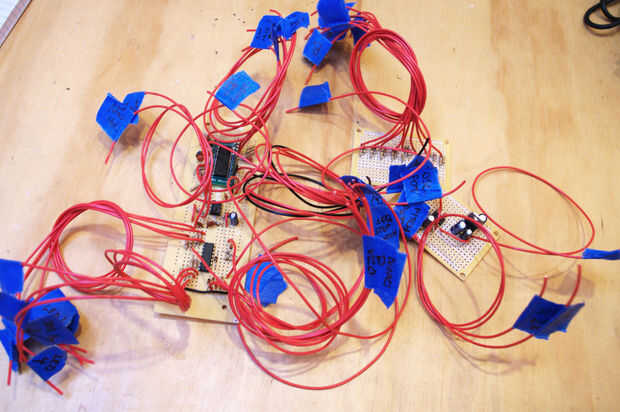

Además, no olvides etiquetar cual cable es cual! Esto evitará futuros ataques de locura.

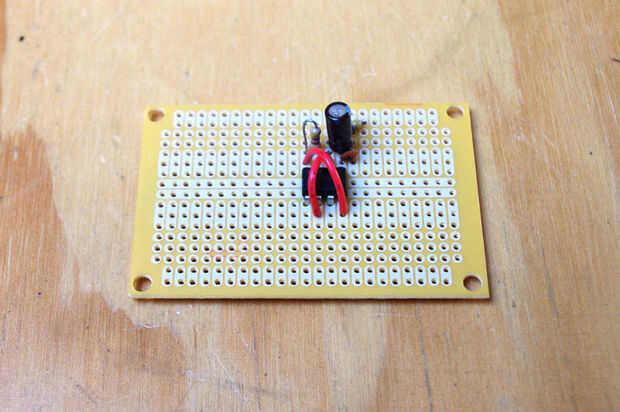

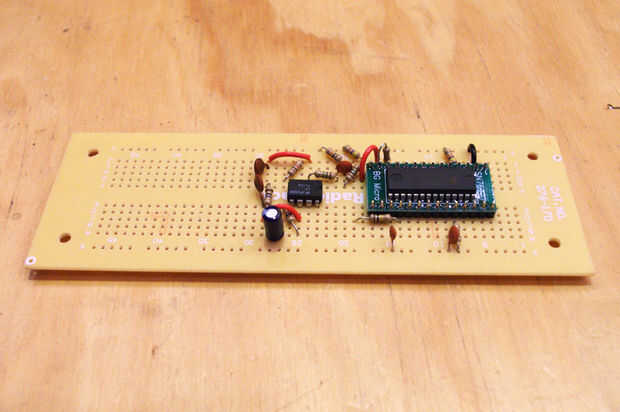

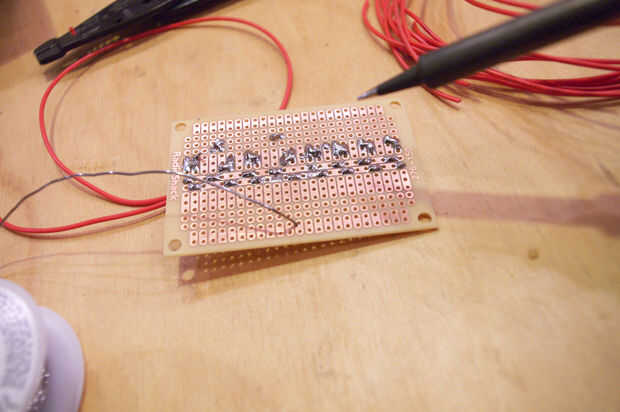

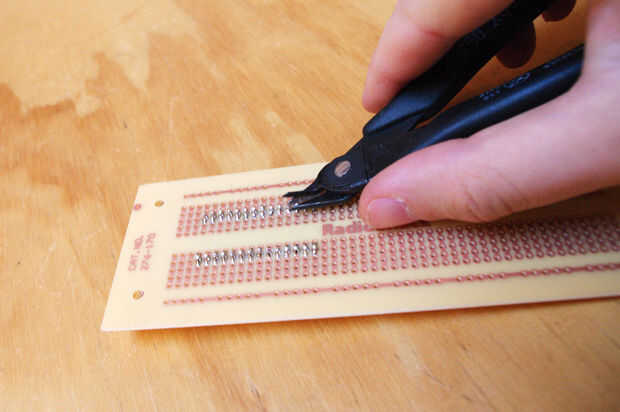

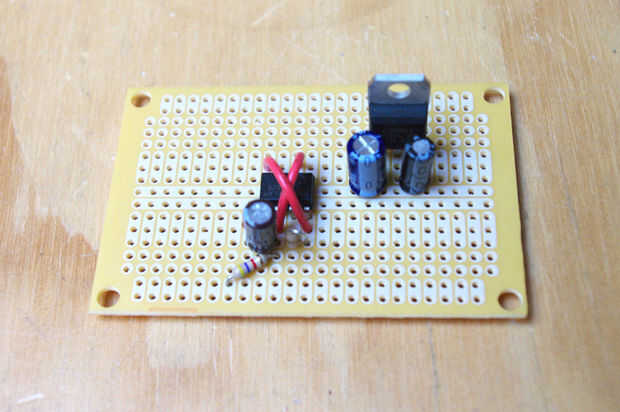

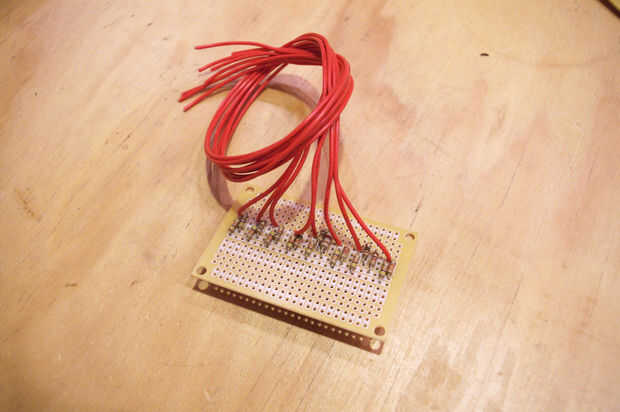

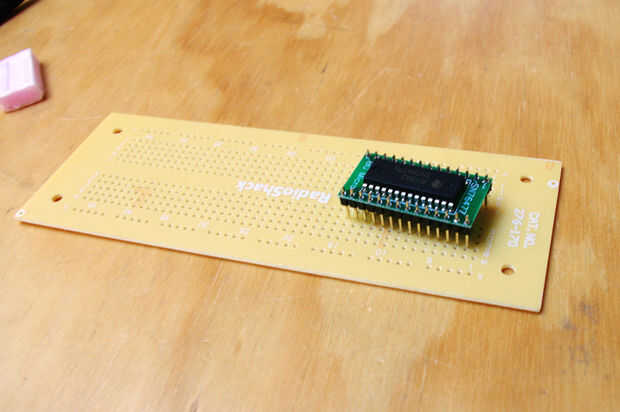

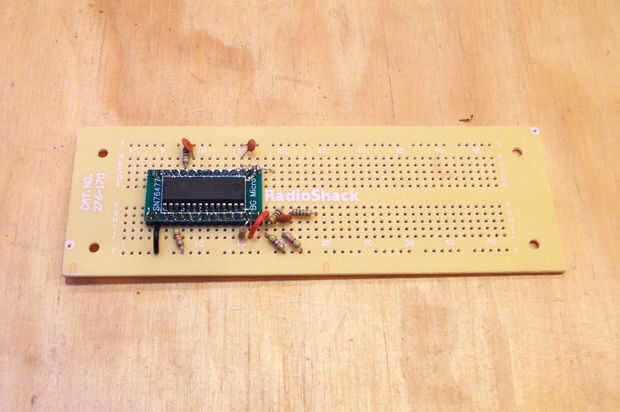

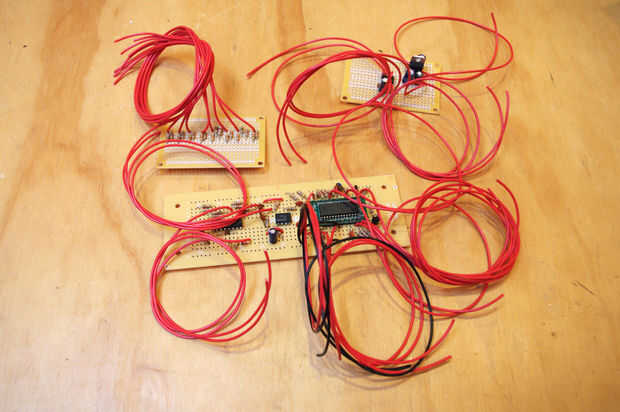

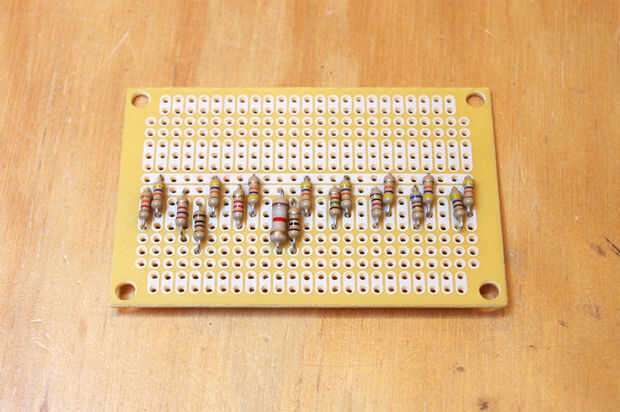

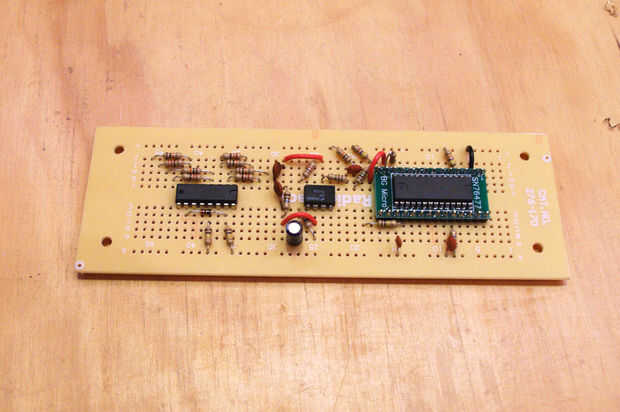

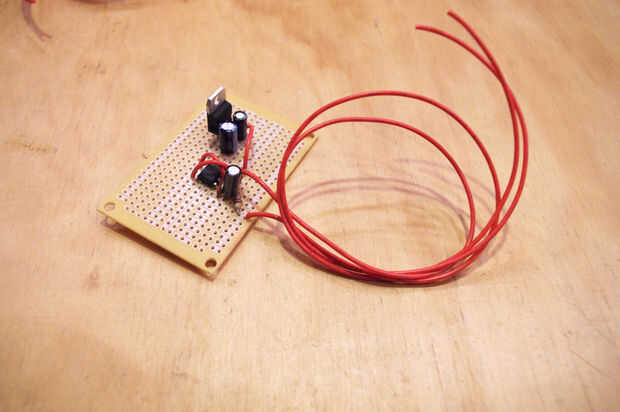

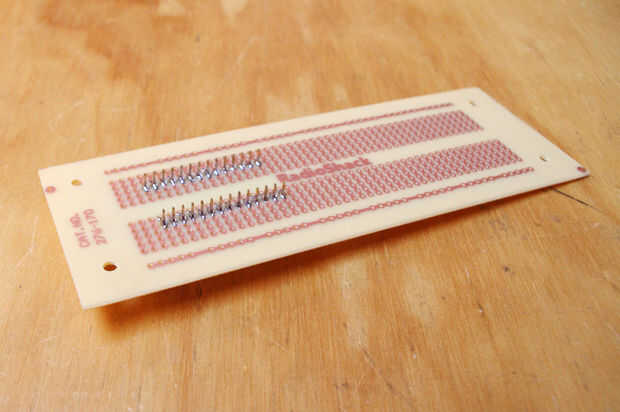

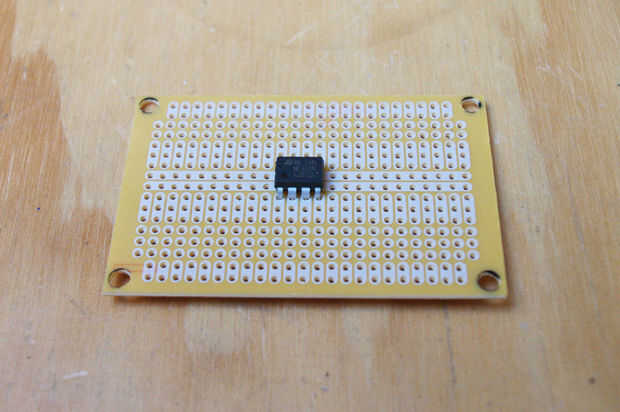

Finalmente usé una PCB para el 76477 y el circuito 4017. Luego usé un PCB únicamente por las resistencias para los 8 botones. El último PCB fue utilizado para ambos construir el circuito de temporización 555 para el secuenciador de paso 4017 y también a hacer todo de la regulación de potencia diferentes.
Aunque definitivamente no conecta cualquiera de las partes panel montado ahora, lo más importante que hacer cuando el circuito es a prueba para asegurarse de que su circuito está funcionando completamente antes de pasar adelante. Una vez que se monta en el caso, hacer correcciones a la placa de circuito se convierte en zurcir cerca de imposible.

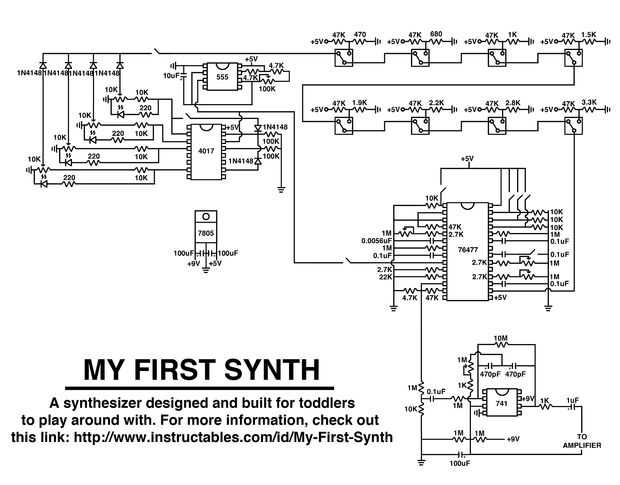

Para ver una versión más grande de esquema, haga clic en la pequeña "i" en la esquina superior izquierda.
