Paso 6: Trucos innovadores
'' He visto varias cosas, con frío (congelador), una bola metálica con un imán en movimiento (no sé cómo la bola abre el mecanismo todavía), con un clip para empujar una pieza que está detrás de un pequeño agujero.
Un divertido lo que podría hacer es hacer una pieza con una cadena unida y ponerlo detrás de un pequeño agujero. su camino en lugar de tener sólo la opción de empujar también puede extraer si haces un gancho en el extremo de su clip (o empujando la pluma o lo que sea).
Más muy pronto
La gire y deslice
archivo de sketchup de Google de este cuadro (30 movimientos):
http://www.megaupload.com/?d=HPMWJYCU
http://www.Easy-share.com/1912526316/puzzlebox_turn_and_slide-Model.SKP

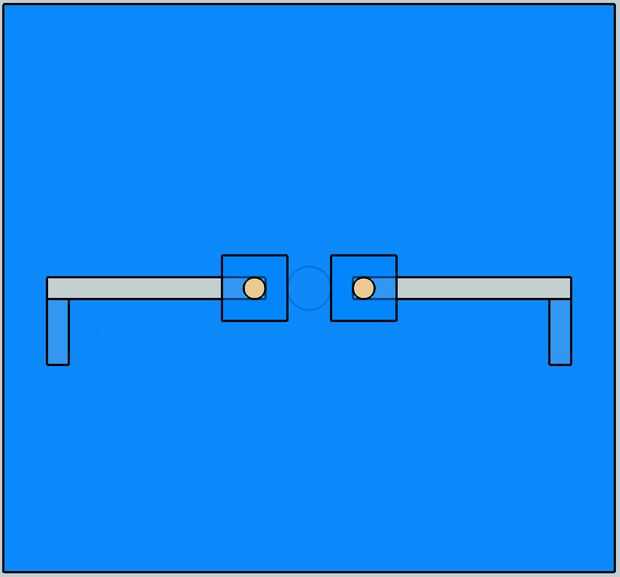

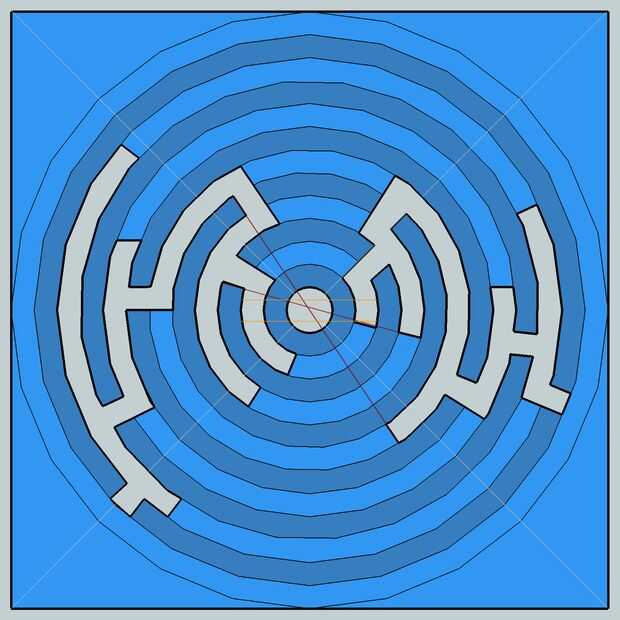

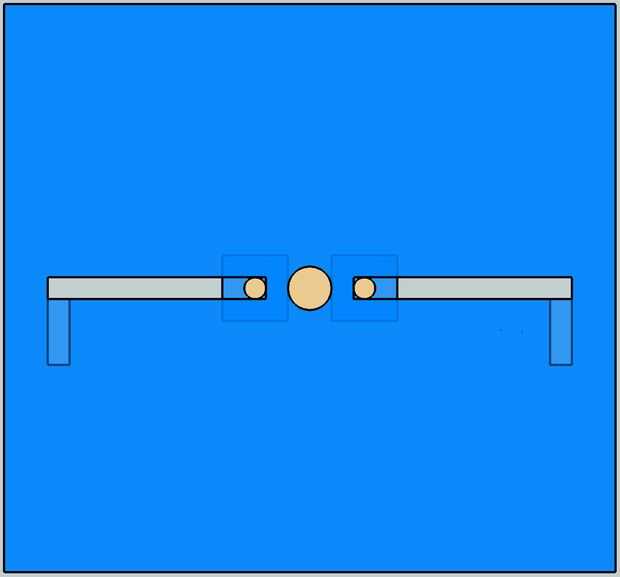

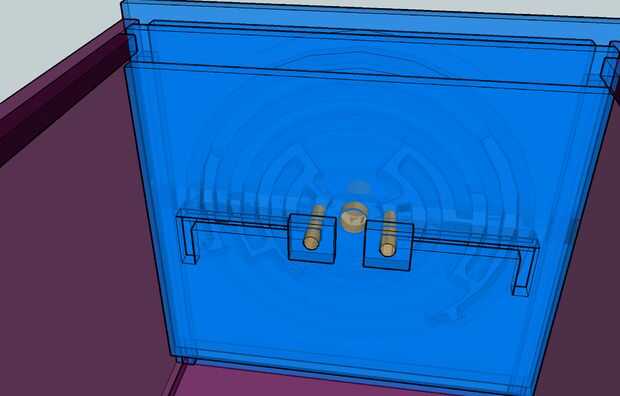

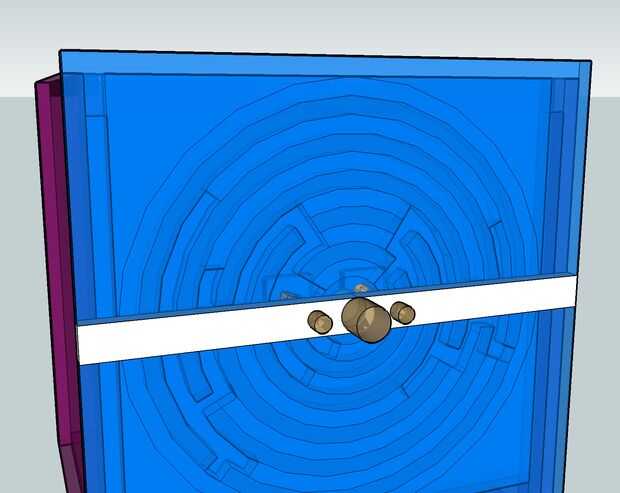

Cómo funciona este rompecabezas de la caja, como se puede ver en la foto 1 y 2 que la ranura es un laberinto circular, cual se corta un círculo. Este círculo está pegado a un perno redondo grande, por lo que si se activa el pin redondo el círculo se convertirá así. Entonces hay 2 clavijas redondas que se deslice a través de este laberinto/chavetero. Después de girar el círculo de la rueda en la posición correcta puede deslizar 1 o ambos alrededor de pasadores de izquierda o derecha (dependiendo de cómo usted había diseñado el chavetero). Usted puede hacer para que la caja sólo puede abrirse si los pines están en la posición extrema pero que no es necesario. Hay 1 capa delante de la rueda (Foto 3) y hay 2 detrás de él pic 4 y 5 y 1 pequeño bloqueo de la capa para que las clavijas no puede extraer de la foto 6. Togehther estas 4 capas forman un panel de cierre. Cuando los pernos estén en la posición correcta puede mover el panel de bloqueo hacia arriba o hacia abajo dependiendo de lo que quiera (cómo diseñaste). Entonces se puede lograr la capa superior. Si desea duplicar la cantidad de movimientos, tienes que añadir una tapa falsa. impedirá que esta tapa en panel de bloqueo para mover hacia arriba o hacia abajo. Esta tapa falsa es a su vez bloqueado por otro panel de cierre. Para que usted frist resolver 1 panel de cierre, mueva la tapa falsa, resolver la otra capa de bloqueo y luego quite la tapa superior.
Foto 7, así que cuál es una posible forma de diseñar este tipo de ranura, bien este es muy simple.
Primero hacer la cantidad de círculos que desee para su ranura, con la adición de a 2 veces el radio de los pernos en el radio de cada círculo mayor después que antes. Ahora para hacer la ranura Seleccione el centro. Ahora eligió cual pin que usted quiere ser capaz de moverse primero. Ahora mira hasta qué punto desea que gire la rueda, y luego dependiendo de la dirección de giro, dibujar a través de una línea del centro. Esta línea muestra donde sea tanto la más superior o partes de los pasadores. así que como veis en la foto de ejemplo, deberás agregar 5mm hacia arriba en el eje izquierdo si la rueda gira en sentido antihorario o 5mm para abajo si está en el lado derecho. Si la rueda gira hacia la derecha es lo contrario.
