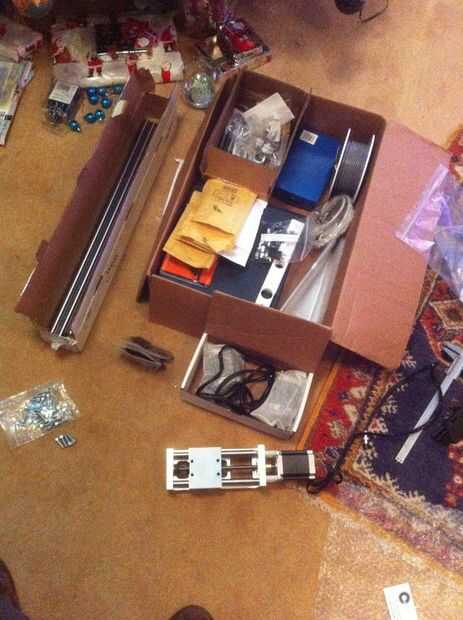

Paso 1: Lista de piezas
<---partes principales--->

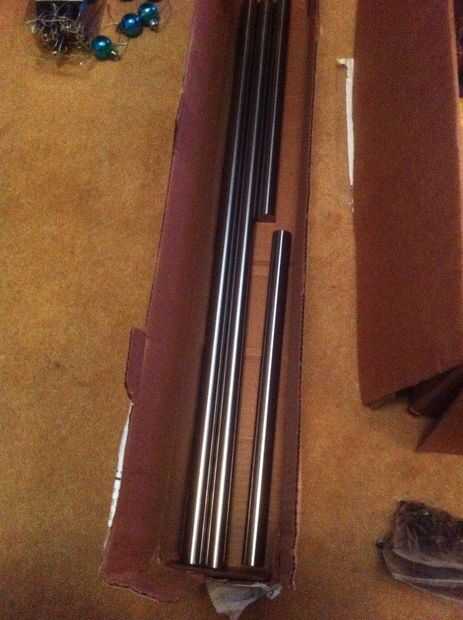

8 x 3/4" barra lineal carril de soporte del árbol de Cnc ***
4 x 3/4" carriles de 2 x 12" 2 x 24" http://www.aquickcnc.com/store/linear-bearings-an... ***
tornillo 2 carriles 1 x 12" 1 x 24" http://www.aquickcnc.com/store/
(tornillos de plomo alternativa http://www.acculeadscrews.co.uk/acme-lead-screws/5...)
CNC Z Axis http://www.aquickcnc.com/store/building-blocks/z-a...

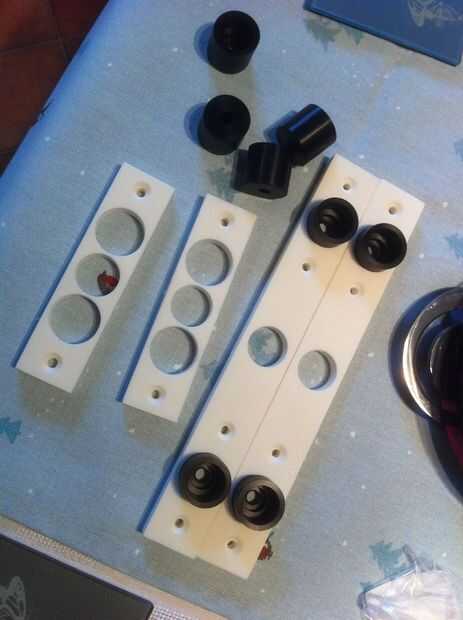

De soporte de la tuerca ACME http://www.aquickcnc.com/store/building-blocks/acm...
Deslice el casquillo lineal http://www.aquickcnc.com/store/building-blocks/lin...
Rounter Monte http://www.aquickcnc.com/store/router-mounts/bosch...
De motores paso a paso http://www.aquickcnc.com/store/stepper-motors/bipo...
Motor de acoplamiento (3/8" a 1/4") http://www.aquickcnc.com/store/mechanical-componen...
<---paradas de emergencia--->
Microinterruptores x6 http://www.rapidonline.com/Electronic-Components/...
Prensar conectores http://www.rapidonline.com/Cables-Connectors/Insu...
Tomas x4 http://www.rapidonline.com/Cables-Connectors/Clif...
Tapones para zócalo x4 (pedir algún repuesto demasiado) http://www.rapidonline.com/Cables-Connectors/Low-...
Cable http://www.rapidonline.com/Cables-Connectors/Alph...
<---perfiles de aluminio--->
Pedido de http://www.metallin.co.uk/shop/series-6 estas piezas de Metallin ordenó cortaron a tamaño y perforan. Ordené todas mis partes cortadas a la longitud correcta ya que no tengo un método conveniente para cortar con precisión
60 x 30 = 12 "+ 0,375" + 0,375 "= 12,75" = 323,8 mm x 2 (fondo + tapa de pórtico)
agujero de 60 x 30 = 24,75 "+ 0,375" + 0,375 "= 628,65 mm x 2 (longitud de la mesa) con cada extremo para conectar el conector universal
60 x 30 = 12 "= 304,8 mm x 2 (verticales) (orden tapones, también x4)
120 x 30 = 12 "= 304,8 mm x 2 (extremos) (orden tapones, también x4)
Ranura en T tuerca 6 St M6
Conector standard Set 6
<---rodamientos--->
cojinete de 3/8 x 7/8
http://simplybearings.co.uk/Shop/p42007/KLNJ3/8ZZ+...
