Mi reloj binario de Arduino (9 / 12 paso)

Paso 9: Conectar los botones de micro

Como usted ha leído, el botón micro son 3:
-horas
-minutos
-sistema de encendido/apagado luz (pero el reloj se enciende) (opcional)

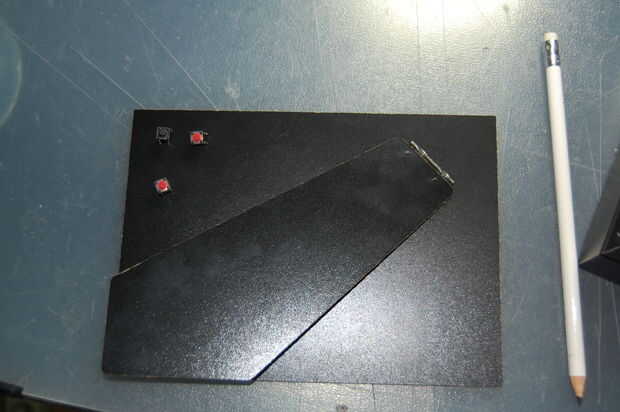

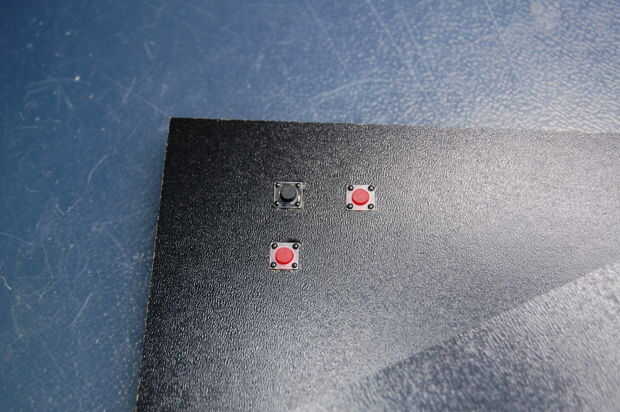

Seleccione la ubicación de los botones, personalmente prefería una que ves en la imagen para un mejor uso y disposición de los cables internos.

Los botones son de 6 mm cuadrado, dibuja un cuadro en trackbacks para un posicionamiento preciso.

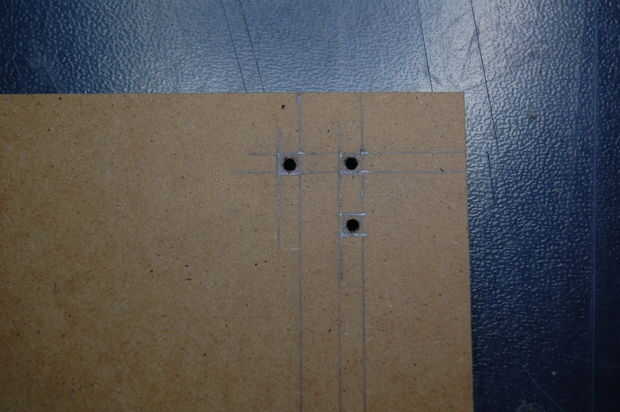

Perforado en el centro con una punta de 4 mm de los cuadrados dibujados.

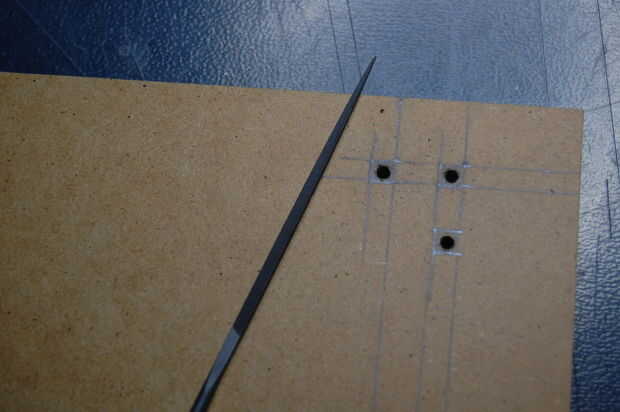

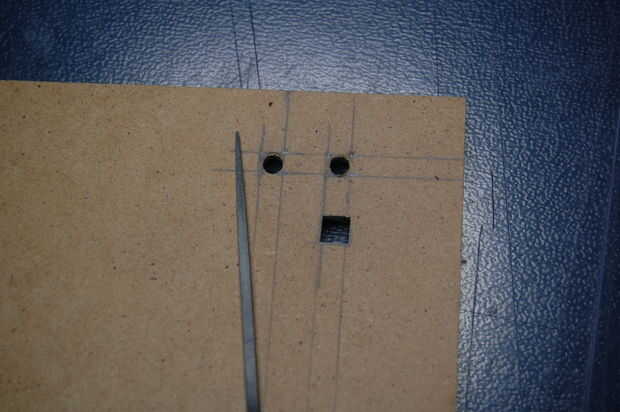

Utilice un poco de paciencia y archivo cuadrado es mejor cerrar que van demasiado ancho agujero paso a paso y probar el tamaño de.

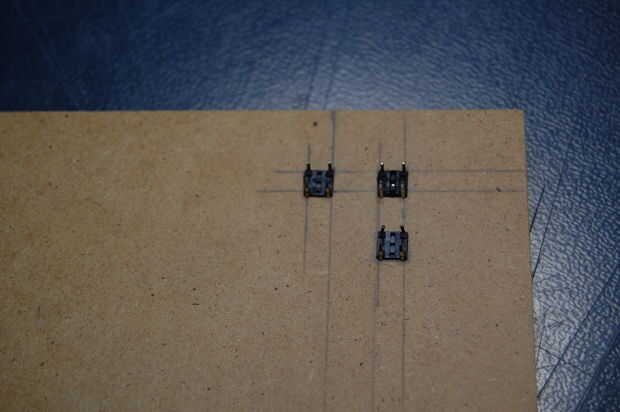

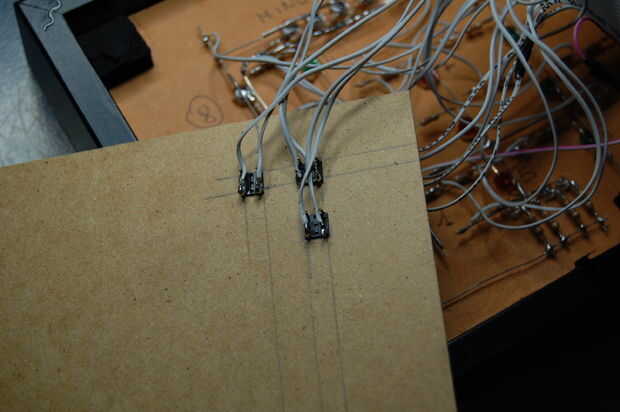

Cuando se colocan los botones de la soldadura de los alambres como se explica en el paso anterior

Cubierta con el adhesivo caliente de los botones para evitar que salgan del establecimiento y proteger los empalmes de la soldadura.
