Mi reloj binario de Arduino (2 / 12 paso)

Paso 2: objetivos

Al principio tratamos de entender cómo leer la hora, creo que es importante entender las conexiones eléctricas.

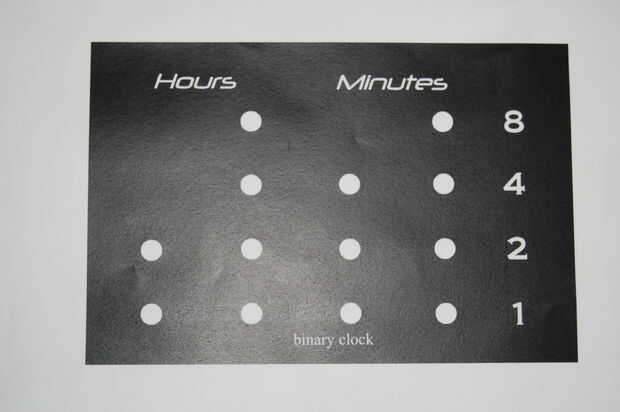

Las dos primeras columnas corresponden a las horas, el tercero y el cuarto a los minutos.

La primera columna son las unidades de horas y la segunda las decenas, lo mismo para los minutos.

Cada columna debe agregar el valor correspondiente (aparece a la derecha con los números 1-2-4-8) y leyendo el siguiente usted tiene el tiempo en formato 24h.

Se ' muy simple, tomamos el ejemplo de la primera foto que ves arriba:
Horas
-primer punto amarillo = 10
-3 green spot = 7 (4 + 2 + 1)
Minutos
-primer y tercer punto rojo = 50 (40 + 10)
-2 verde lugar = 5 (4 + 1)
Así, 17:55 ok?

Así que tenemos que crear un conjunto de LEDs para visualizar el tiempo de esta manera, el circuito y el programa serán gestionados por Arduino.

Las luces restantes (horas, minutos, 1/2/3/4, reloj binario) son adorno para el reloj (también mejorar la comprensión general), pero todavía manejado por Arduino.
