Mi reloj binario de Arduino (3 / 12 paso)

Paso 3: esquema

TODOS LOS LEDS SE CONECTAN A UN PIN DIGITAL DE ARDUINO
MICRO TODOS LOS BOTONES SE CONECTAN A UN PIN ANALÓGICO POR ARDUINO

Todos los LEDs que gobiernan el tiempo está conectado con el cátodo (negativo - corto de la pierna) y un resistor de 220 ohmios para pin digital, todos los ánodos (positivo-largo pierna) están conectados junto con 5v de Arduino. (ver fotos en el siguiente paso)

Todos LEDs adorno (palabras "Horas / minutos / BinaryClock") se conectan en paralelo y que todos los ánodos están conectados junto con un resistor y va al PIN 0 (ver fotos en el siguiente paso), todos los cátodos están conectados juntos e ir a la tierra

Los botones de micro están conectados a un lado con el conector analógico y el otro a GND.

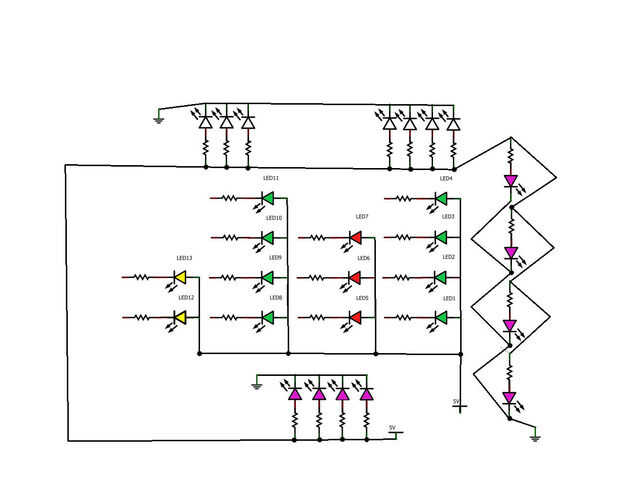

Más precisamente (véase el cuadro esquemático):

LED1 LED2 LED3 LED4 a ARDUINO DIGITALS PIN1-PIN2-PIN3-PIN4
unidades de minutos

LED5 LED6-LED7 a ARDUINO DIGITALS PIN5-PIN6-PIN7
decenas de minutos

LED8 LED9 LED10 LED11 a ARDUINO DIGITALS PIN8-PIN9-PIN10-PIN11
unidades en horas

LED12-LED13 a digitales de ARDUINO PIN12-PIN13
decenas de horas

LED14/LED15/LED16/LED17/LED18/LED19/LED20/LED21/LED22/LED23/LED24/LED25/LED26/LED27/LED28
al PIN DIGITAL de ARDUINO 0 (todos juntos)

MICRO BOTÓN
Como lees más arriba tenemos 3 botón de micro.
1 botón cambiará minutos, añadiendo un para cada vez que pulse. PIN ANALÓGICO 0
2 º botón cambiará horas, agregando una por cada vez que pulse. PIN ANALÓGICO 5
3 botón (opcional) gire el reloj LED ON/OFF, pero mantener a contar el tiempo. PIN ANALÓGICO 4
