Mi reloj binario de Arduino (4 / 12 paso)

Paso 4: Deja iniciar las construcciones

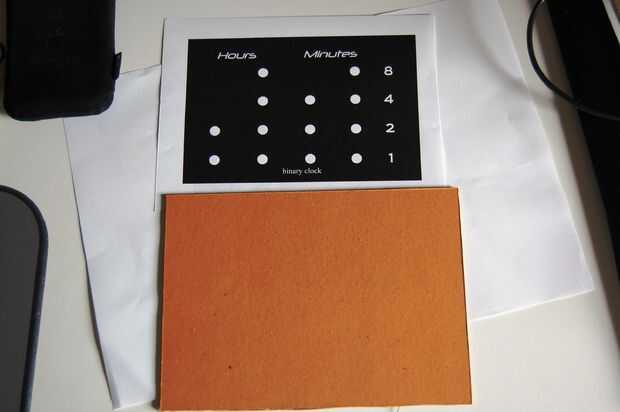

-Cortar el cartón exactamente del mismo tamaño del interior de la estructura.

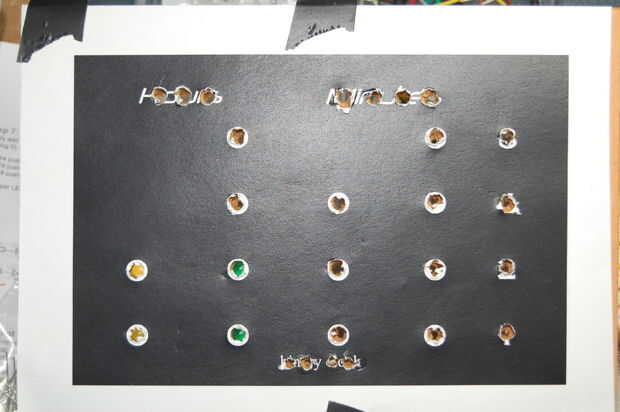

-Impreso en una hoja de papel lo positivo de la máscara (como el archivo adjunto), esto le ayudará hacer los agujeros exactamente en la posición deseada.
-Colocar la hoja impresa en una visión positiva en el centro de la estructura considerando el passepartout blanco del marco IKEA.

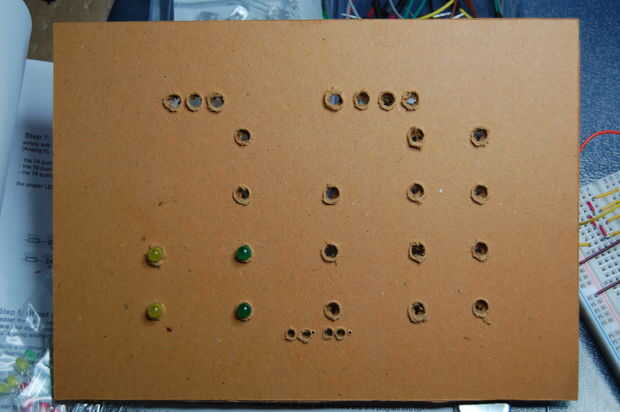

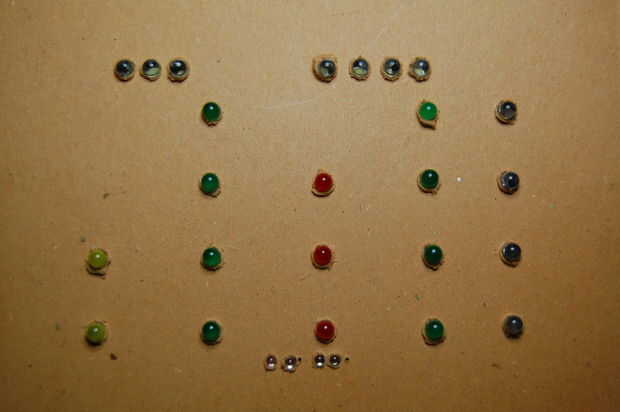

-Hacer un agujero para cada LED necesita a installI, he utilizado un LED de un taladro con una broca de 5mm para todos excepto los que conforman la palabra "Reloj binario" donde he utilizado una broca de 3 mm.
Siempre Pruebe el funcionamiento de lo LED antes de proceder con el siguiente

POSICIÓN DE LOS LEDS QUE GOBIERNA EL RELOJ DE SOLDADURA

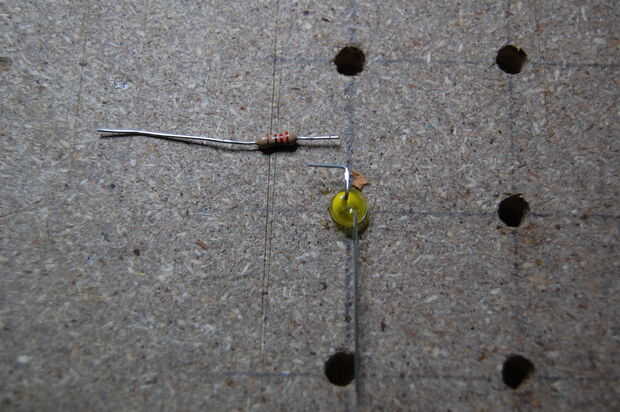

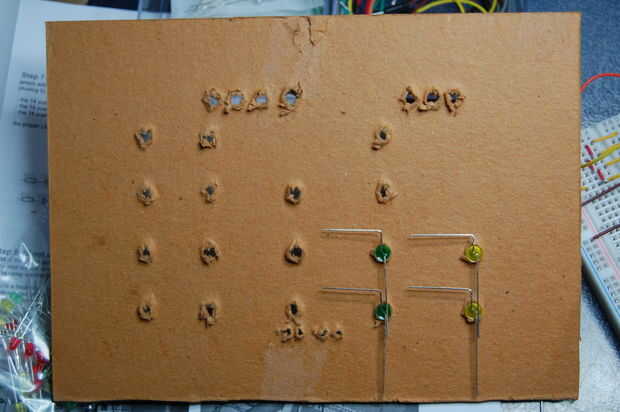

-Como se muestra en la imagen, la curva por el ánodo y up/espaciador izquierda el cátodo.

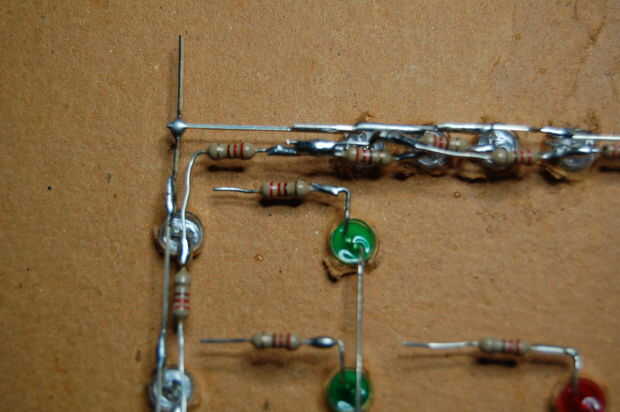

-Viaje dejando 2-3 mm los cátodos y el resistor de 220 ohmios y se venden juntos.

POSICIÓN DE LOS LEDS DEL SECUNDARIOS DE LA SOLDADURA

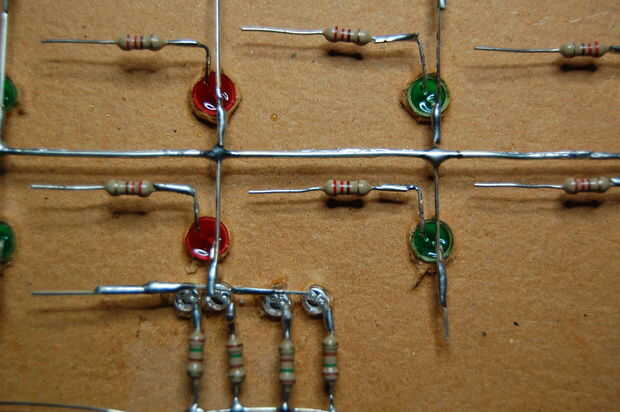

-Para estos LEDs se puede encontrar el diseño que más te guste, lo importante, como se explica en un paso anterior, es cortar una porción de los ánodos y soldadura una 220 o 150 ohmios (depende el tamaño del led) resistor, la meta es que todos los LEDs en conexión en paralelo todos los Anodos soldados juntos y todos los cátodos soldados juntas.
Se encienden todas las luces secundarias al mismo tiempo.

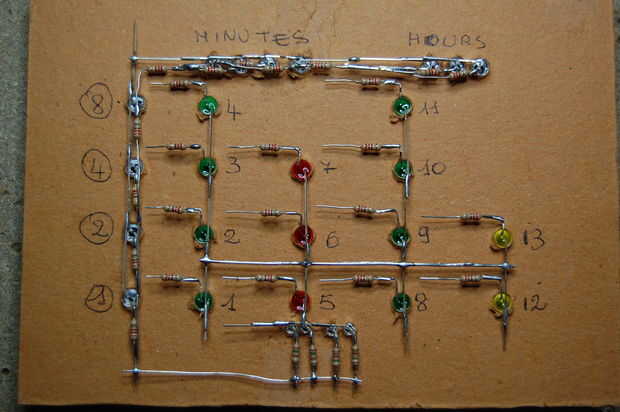

Escribir en la cartulina el número de cada pin y las palabras, ayudará a vendido más adelante los cables

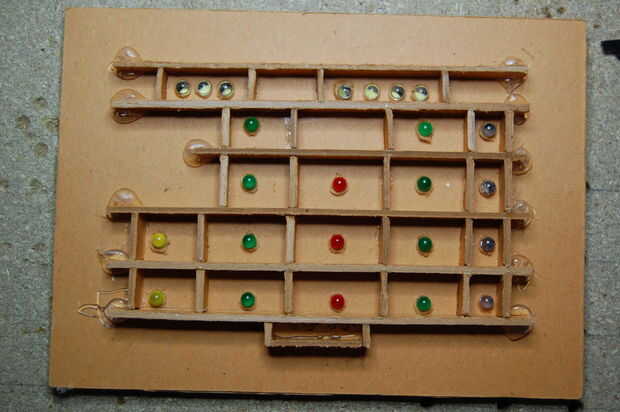

Añadir unos deflectores para impedir el sangrado entre las palabras y el número de la luz.
Corte de los deflectores sobre 1 cm altura, el objetivo es tener suficiente espacio para los cables y la parte posterior del marco.
He utilizado pegamento caliente para unir estos.
