Mi reloj binario de Arduino (5 / 12 paso)

Paso 5: Conecte los cables de

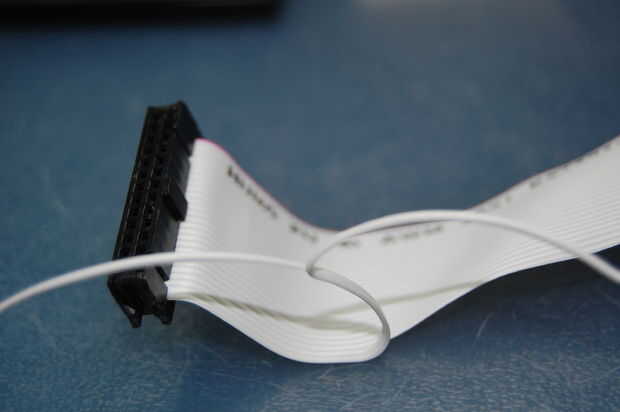

He utilizado un cable plano de 26 hilos de quitar a un ordenador viejo.

Necesita 23 cables para este proyecto, opté por esta solución para la comodidad pero por supuesto puede utilizar un solo cable de cada pin o grupo.

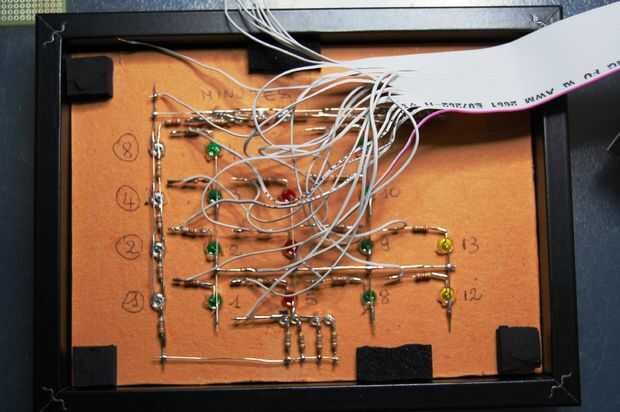

Tenga en cuenta en la secuencia para conectar los cables en el LED derecho, alambre 1 LED 1 a Pin 1, 2 en LED2 de alambre al Pin 2 y así sucesivamente.

Dejar el hilo pasado (6) para conectar el micro botones a la izquierda (véase más adelante en)

Agregar algunos separadores con adhesivos de goma, cortarlos (ajuste de la altura) de modo que la parte posterior del chasis se adapta perfectamente al borde (vea las fotos más adelante)
