Mi reloj binario de Arduino (8 / 12 paso)

Paso 8: Crear el escudo de Arduino

Si quieres puedes comprar una tarjeta que ya está lista, pero es muy simple y útil para hacer en casa.

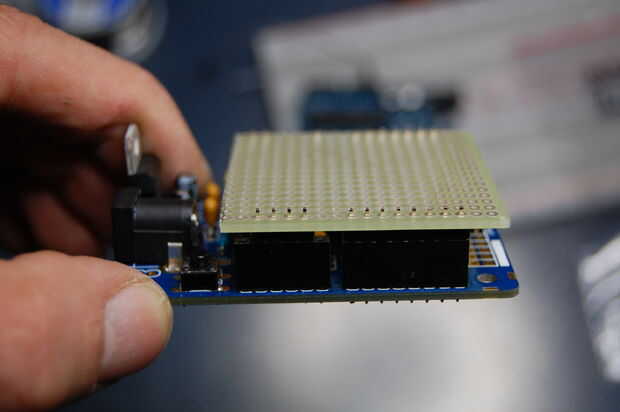

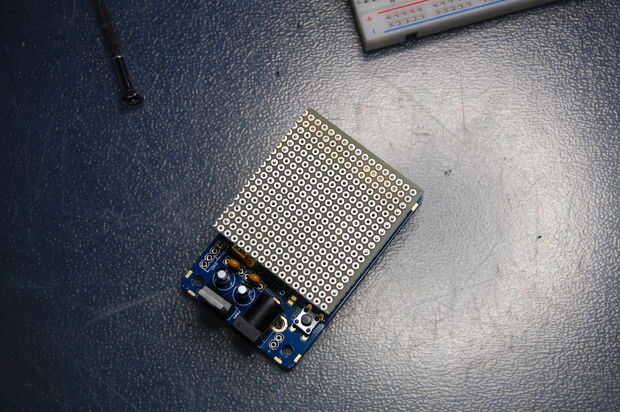

Cortar un trozo de prototipos PCB exactamente la anchura de los pines en la tarjeta.

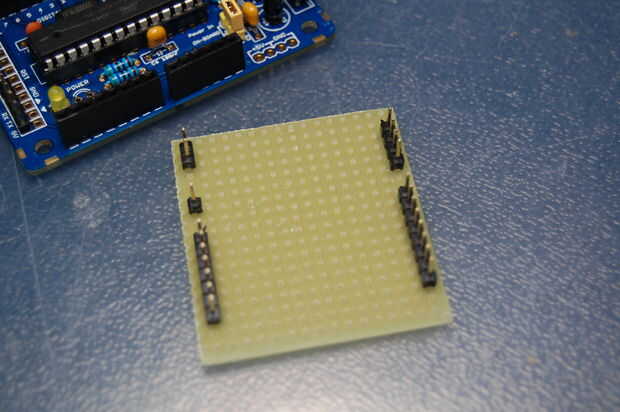

Vende solo las tiras corresponden exactamente a los pines que vamos a utilizar: Pin0 al Pin13 analógico 0-4-5-5v-GND

La posición de las patillas puede cambiar, dependiendo de la tarjeta que vamos a utilizar, Arduino, Luigino y así sucesivamente, pero el objetivo es claro.

Una vez haya hecho el protector, usted tendrá más espacio a cada cable en el pin correspondiente.

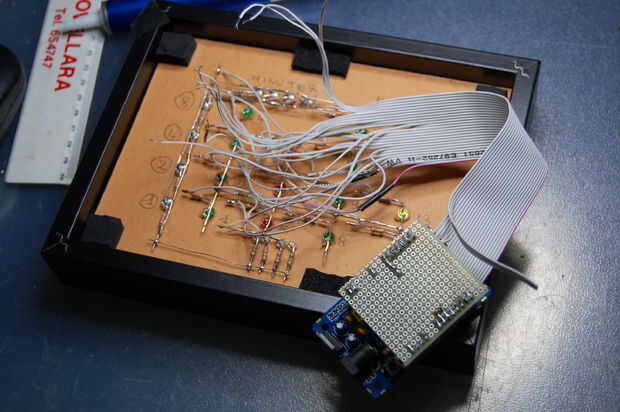

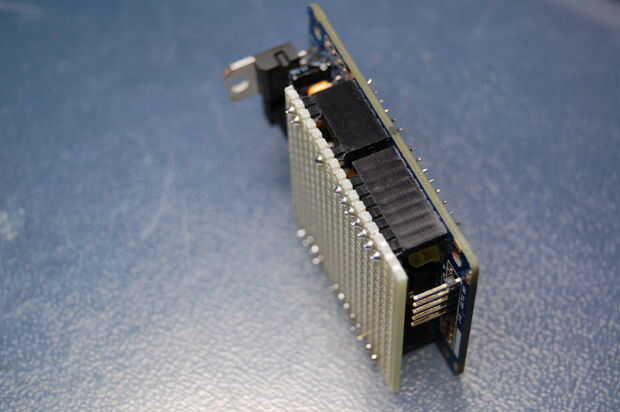

También será mucho más conveniente dejar el Arduino conectado en la parte posterior (véase más adelante) sólo por desmontar el escudo si haces el mantenimiento.

¡Sigue!
