Mi segundo proyecto: Arduino 2.4" TFT (2 / 4 paso)

Paso 2: cableado

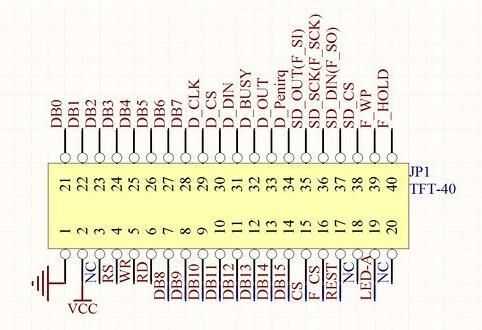

Para mí el requisito en hennigkarlsen.com es muy difícil de entender... Perdón por mi estupidez...: (vamos a buscar otro esquema que es fácil de leer y aquí está el enlace: http://forum.arduino.cc/index.php?topic=101029.0

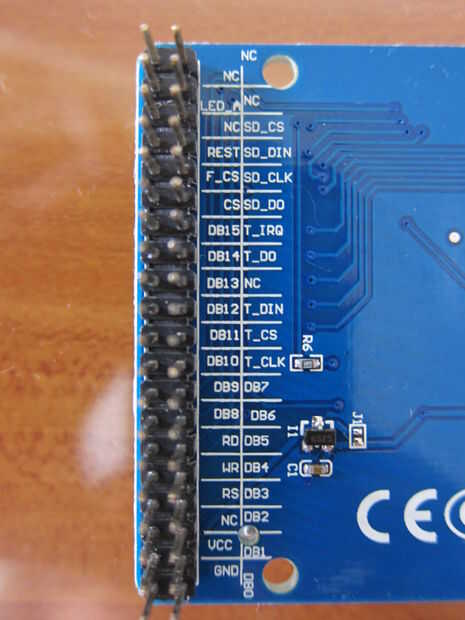

Se encuentra un error menor y aquí es la modificada. También he cambiado las abreviaturas para emparejar con mi TFT:

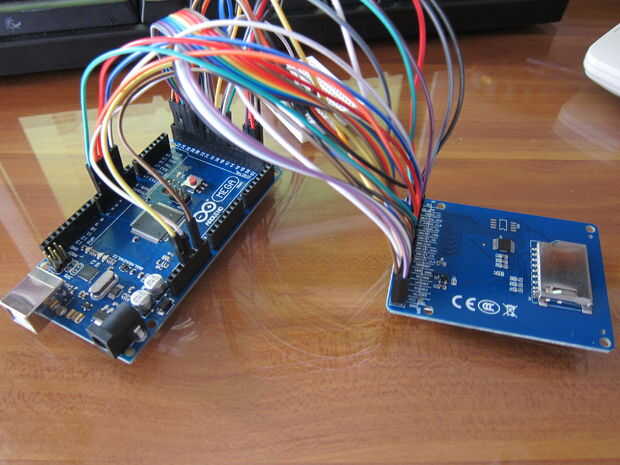

1. exhibición:

LEDA -> 5V

VCC -> 5V

RD -> 3.3V

GND -> GND

DB0 -> DB7 a pin D37 -> D30

Db8 -> DB15 a pin D22 -> D29

RS -> D38

WR -> D39

CS(pin15) -> D40

RSET -> D41

2. pantalla táctil:

Número de pin por defecto en el código de ejemplo:

T_CLK -> D6

T_CS(pin30) -> D5

T_DIN -> D4

T_DO -> D3

T_IRQ -> D2

3. SD tarjeta:

SD_CLK -> D52

SD_DO -> D50

SD_DIN -> D51

SD_CS -> D53
