Mi sexto proyecto: Elegante chasis tanque con Sensor ultrasónico (2 / 7 paso)

Paso 2: cableado

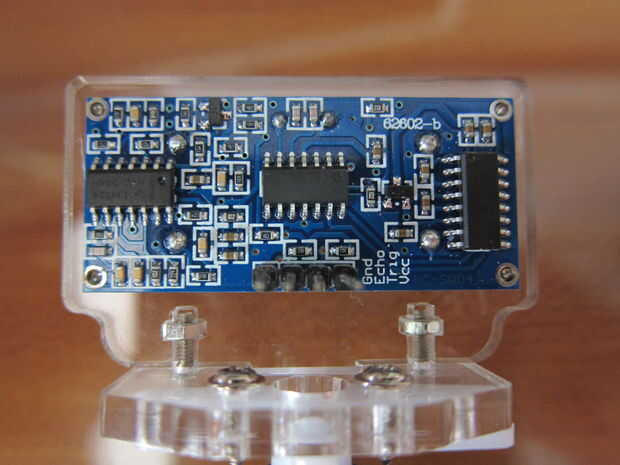

Os dejo el servo unwired en esta etapa. Para el sensor de los cables es como sigue:

Tierra > GND de Arduino

Eco > Pin 6

Trig > Pin 5

VCC > 5V

Para el tanque inteligente aparece el cableado por debajo de otra vez. Es lo mismo que los proyectos anteriores:

IB en el lado derecho > pin 8

IA en el lado izquierdo > pin 9

IA a la derecha > pin 10

IB en el lado izquierdo > pin 11

VCC en ambos lado > + de la caja de batería

TIERRA en ambos lados > - de la caja de la batería y el GND de Arduino
