Mi sierra de mesa de una Sierra Circular rehacer (4 / 11 paso)

Paso 4: La parte inferior de la placa de montaje

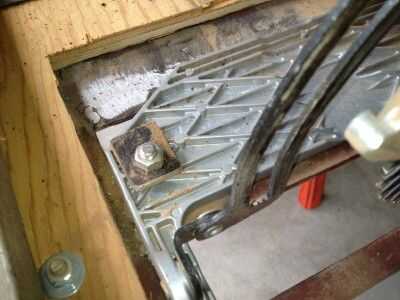

La primera foto muestra uno de los pernos de 5/16 pulgadas para el montaje de la sierra. Entrecruzamiento de arriostramiento patrón echado en las hojas de Sierra de base no hay lugar por una tuerca. He añadido una arandela acero cuadrado que hice para que la tuerca puede trabajar como debería. Un segundo perno de montaje está en el agujero en el otro extremo del vio la base. En la esquina inferior izquierda de la foto se pueden ver el perno y tuerca que sujeta la placa en la madera contrachapada de montaje de acero. La placa de montaje se adapta muy bien en la madera, especialmente en un lado particular.

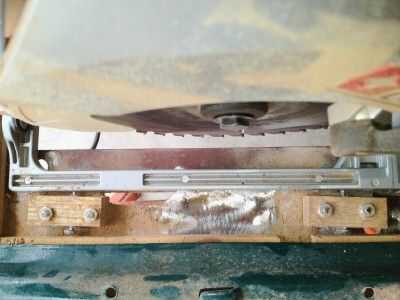

Ver la segunda foto. Aviso de dos bloques de madera Unidos con pernos y tuercas. Un tornillo de máquina recorre cada uno para que la punta toque la base de la sierra. Puede ser cualquier tornillo pasó a ser parte de un giro para mover la base de un extremo de la sierra en pocas milésimas de pulgada. (Espacio para llegar a la cabeza del tornillo es limitado. Usar una nariz de aguja alicates de fijación para hacer ajustes.) Utilicé este sistema en mi sierra desde hace 40 años. Una vez alineados, la sierra se puede quitar y ponerse de nuevo en el lugar más adelante. Simplemente deslice la sierra por lo que la base toca estos dos tornillos y la Sierra es precisamente alineada otra vez. Apretar las tuercas en los pernos de montaje.
