Paso 2: Construir el circuito con Arduino
Es donde hacemos un poco de planificación

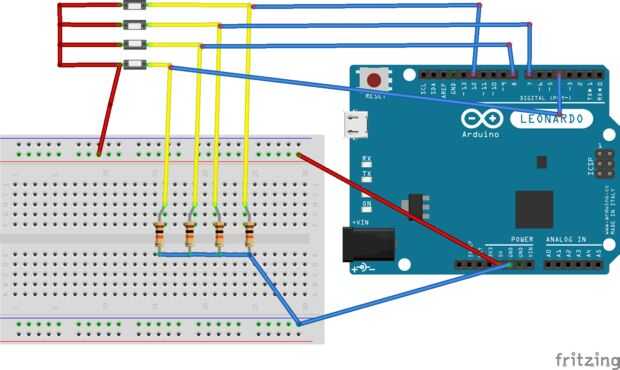

El circuito es como se muestra, simplemente se puede construir ya que es menos los interruptores
Los interruptores en la parte superior son básicamente nuestros tableros, que explicaremos en el siguiente paso
Adafruit tiene una gran explicación sobre cómo hacer botones con Arduino
La idea es crear las almohadillas por separado y todos ellos tienen conexión a la Arduino a través de un paso intermedio. He utilizado un protoboard, pero no tiene que ser en un protoboard, sólo usé uno así que puedo hacer todos los cambios de una tarjeta.
La resistencia utilizada aquí son 10k
